Sistema di prova solare di radiazione di simulazione di spettro dell'apparecchiatura di collaudo del veicolo elettrico di BACCANO 75220

Sistema di prova solare di radiazione di simulazione di spettro completo del veicolo elettrico

Norme & clausole aderite

Iso 12097-2: «Componente-parte 2 dell'veicolo-airbag della strada: Prova dei moduli dell'airbag»

BACCANO 75220: «Componenti invecchianti dell'automobile nelle unità solari di simulazione»

MIL-STD 810" considerazioni e prove di laboratorio d'organizzazione ambientali»

Dispositivi fotovoltaici introversi di IEC 60904-9 «- parte 9: Requisiti prestazionali solari del simulatore»

IEC60068-2-5 «prova-parte ambientale 2-5: Prova Sa: Radiazione solare simulata a lvel al suolo ed orientamento per prova di radiazione solare»

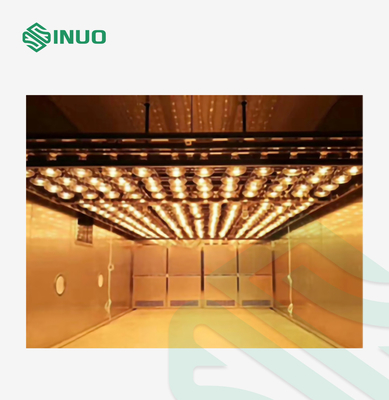

Panoramica dell'attrezzatura

Questo sistema di prova è composto di alimentazione elettrica di controllo intelligente, di progettazione ottimizzata dell'alloggio della lampada di riflettore, della lampada a alogenuri metallici di Osram 2000W/4000W, del gabinetto, del metro di illuminamento, ecc., che può simulare perfettamente l'ambiente di luce solare nelle varie circostanze.

Accoppiandosi con i fattori ambientali quale la temperatura, umidità, piovosità e precipitazioni nevose, può essere usato per valutare l'impatto di radiazione solare diretta sul campione (termico, meccanico, chimico, elettrico, ecc.) e può anche essere usato per rivelare l'interazione fra i materiali differenti nella componente. Il sistema simulato di radiazione solare può essere usato da solo per verificare l'elettronica, i materiali e gli esemplari del piccolo-volume. I sistemi multipli possono anche combinarsi in una matrice leggera attraverso progettazione e la disposizione professionali, che possono essere utilizzate nelle prove delle automobili, dei camion, dei moduli fotovoltaici, dei treni e degli aeroplani.

Parametri tecnici

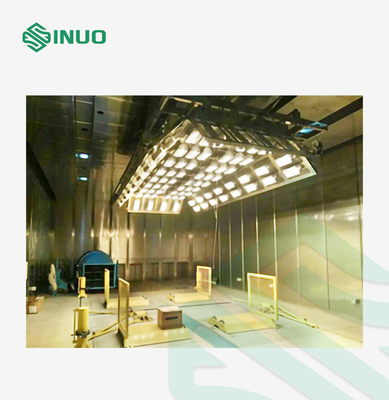

Struttura di sistema

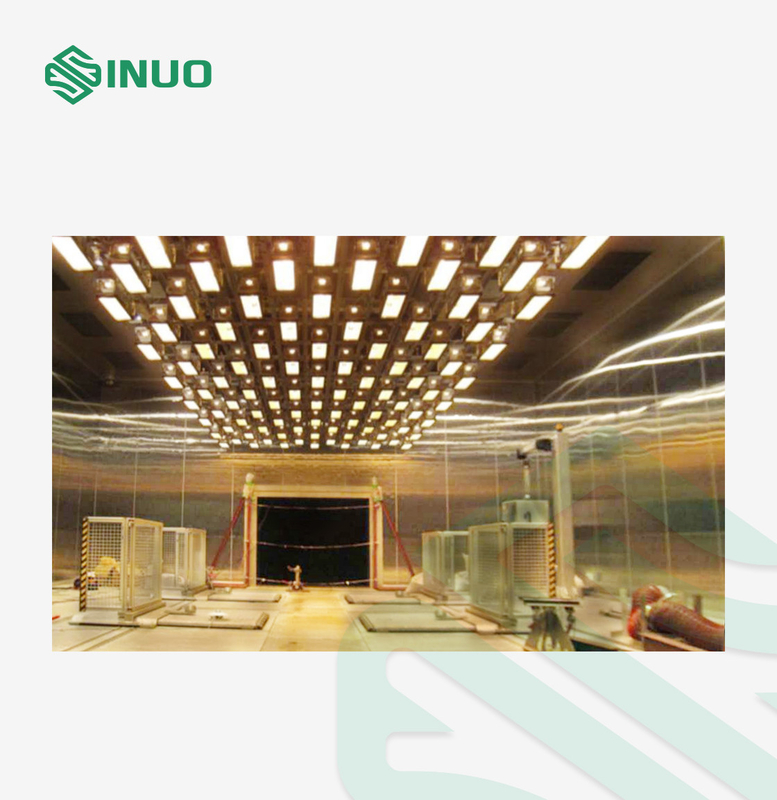

Il sistema è composto di complessivamente 21 (3×7) le unità di simulazione di luce solare ed ogni unità di simulazione di luce solare ha lo stesso potere, che è uniformemente 4KW. La distribuzione specifica è come segue:

La dimensione di area della camera nella la figura è × 2.5m (larghezza di 6.5m del × di lunghezza) ed ogni piccola scatola è una singola unità di simulazione di luce solare. La distanza nella direzione di lunghezza è 1m, la distanza nella direzione di larghezza è 1.25m e l'altezza della superficie di riferimento di irradiamento è 1500mm±500mm.

La linea centrale longitudinale del dispositivo di simulazione di luce solare dovrebbe coincidere con la linea centrale del banco dinamometrico nella direzione verticale e la posizione di installazione globale è sopra l'area del pozzo del banco dinamometrico.

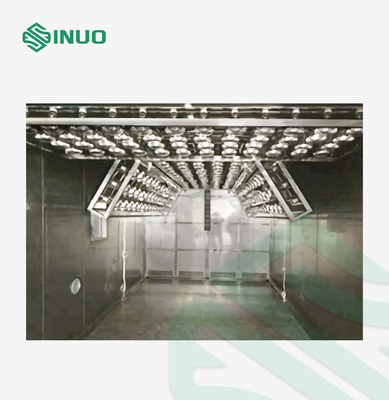

Struttura di sistema

L'unità di simulazione di luce solare è composta di alloggio della lampada, di lampada a alogenuri metallici e di alimentazione elettrica intelligente. L'alimentazione elettrica intelligente è disposta fuori della camera di prova e le lampade a alogenuri metallici sono installate nell'alloggio della lampada ed hanno sistemato nella camera di prova secondo l'area richiesta di irradiamento.

Fonte della lampada

La parte principale della fonte della lampada è materiale sabbiato del bordo dell'allumina, che riduce il peso di ogni unità di simulazione di luce solare mentre assicura l'intensità della fonte della lampada. Il materiale riflettente è piatto di alluminio importato del grano del fagiolo dello specchio, con la riflettività fino a 97%, la riflessione uniforme e nessun punti luminosi. dovuto il rotolamento ed il processo placcante, la durezza ad alta resistenza della superficie riflettente dello specchio è assicurata e l'avvenimento della situazione che la riflettività è notevolmente riduttore dovuto la pulizia successiva e la pulitura è ridotto.

La bobina di accesione è disposta nell'alimentazione elettrica. Tutte le strutture e componenti nella fonte della lampada installate nello spazio della prova possono resistere ad un'ampie temperatura e gamma di umidità e la termoresistenza è -70℃~+120℃, che inoltre evita il pacchetto ad alta tensione nella lampada che la resistenza a lungo termine a temperatura elevata nelle coperture è ad invecchiamento incline.

Lampada a alogenuri metallici

Adotti la tecnologia della lampada a alogenuri metallici più avanzata. Il modello è OSRAM HMI 4000 W/DXS ed i parametri specifici della lampada a alogenuri metallici sono come segue:

Parametri elettrici	Potenza nominale	4000W
	Potere della lampadina	4000W
	Tensione standard	200V
	Tensione della lampadina	200V
	Corrente della lampadina	24
Dati fotometrici	Flusso luminoso nominale	380000LM
	Temperatura del colore	6000K
	Ra di indice di rappresentazione di colore	90
La curva della lampada a alogenuri metallici stessa di spettro è molto vicina allo spettro solare e la luce solare può essere simulata perfettamente dopo adeguamento da un filtro personalizzato. La curva dettagliata di spettro è indicata a destra.
