Apparecchiature di prova per veicoli elettrici Grande camera di prova della polvere per ricambi di auto

Grande camera di polvere perVeicolo elettricoParti di ricambio

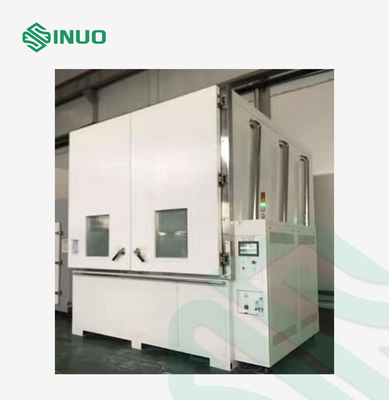

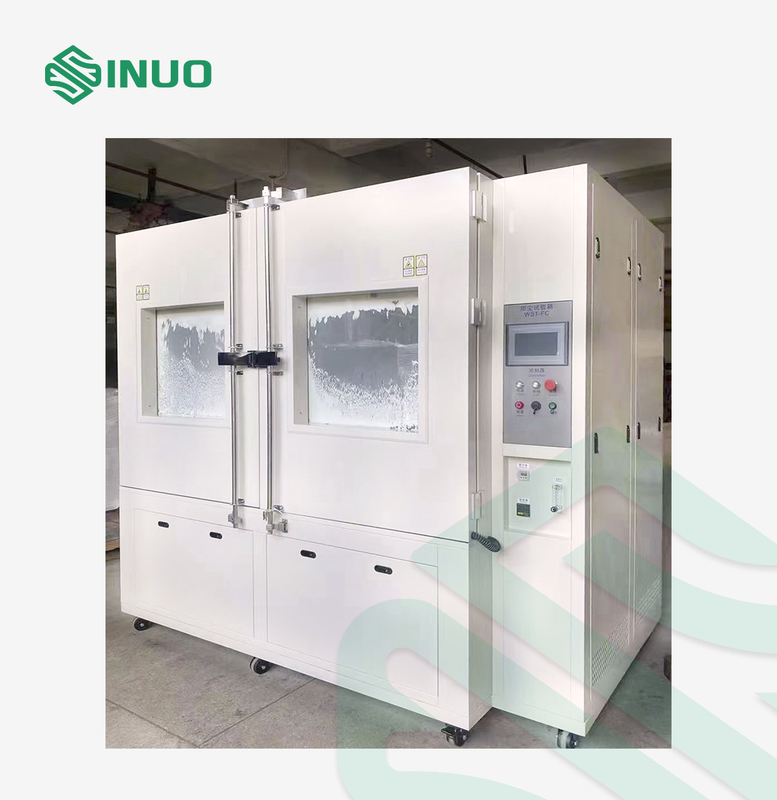

Visualizzazione del sistema

La grande camera della polvere è adatta per la prova della resistenza alla sabbia e alla polvere delle parti di tenuta e degli alloggiamenti dei prodotti elettrici ed elettronici, dei pezzi di ricambio e delle tenute delle automobili e delle motociclette.Invertitore ESS ecc.. Per rilevare l'uso, la conservazione, le prestazioni di trasporto dei prodotti elettrici ed elettronici, dei pezzi di ricambio e delle guarnizioni delle automobili e delle motociclette sotto l'ambiente di sabbia e polvere.

L'attrezzatura di prova utilizza un sistema di controllo PLC intelligente e umanizzato, l'interno dell'attrezzatura di prova è realizzato in acciaio inossidabile SUS304 di alta qualità, il corpo della camera è realizzato in acciaio inossidabile.E ha anche una grande finestra di osservazione sulle porte.La protezione della sicurezza è buona.

La camera di prova della sabbia e della polvere è progettata e fabbricata in conformità alla figura 2 della norma IEC 60529, e richiesto da molte norme come la IEC 61851, la IEC 62196, la IEC 62752 e così via.

Parametri tecnici

1- Struttura dell'apparecchiatura e tecnica:

Dimensioni della camera interna (mm): 2500×4500×3500 (Profondità × Larghezza × Altezza)
Dimensioni esterne (mm): 3700×5200×4700 (Profondità × Larghezza × Altezza)

Porta: 2800 mm × 2000 mm, doppia porta aperta (con finestra di osservazione su ciascuna porta).
Dimensione della porta singola (mm): 1000X2800

Intervallo di temperatura: RT+10°C/60°C (sistema di riscaldamento e di cottura della polvere)

Intervallo di umidità: ≤85%RH

Velocità del flusso d'aria: non superiore a 2 m/s

Concentrazione di polveri: 2 ̊4 kg/m3

Specificità della polvere: La polvere di talco asciutta che può passare attraverso il foro quadrato con setaccio da 75 mm e filo di diametro da 50 mm

Tempo di vibrazione della polvere: 1S-999H regolabile

Tempo di soffiatura della polvere: 1S-999H regolabile

Deumidificazione della polvere: deumidificazione con riscaldamento elettrico

La differenza di pressione del prodotto sottoposto a prova: A: 1,98 KPa sotto la pressione atmosferica o B: nessuna differenza di pressione

Equipaggiato con un sistema di misurazione di pompaggio e di visualizzazione per la prova subbarometrica

Modalità di funzionamento: modalità programma, modalità a valore fisso

Sistema di controllo: schermo LCD touchscreen a grande schermo incorporato

Risparmio e stampa dei dati

Foratura di piombo: φ100 mm; con tappo di tenuta

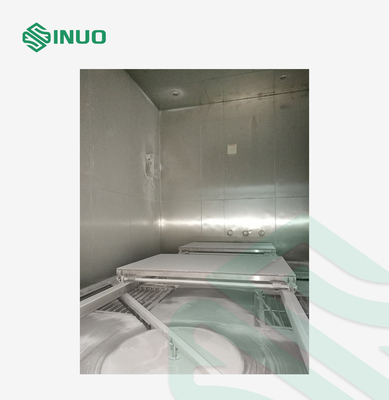

Infissi di camere: acciaio inossidabile a specchio sus304 importato

Il corpo della camera è in acciaio inossidabile

Protezione della sicurezza: allarme di sovraccarico del ventilatore, perdita di potenza di fase, protezione della sequenza di fase; spegnimento automatico e interruzione dell'alimentazione in caso di incidente

Quando non vi è carico, deve essere presente un sistema di rilevamento della temperatura e dell'umidità con funzione di visualizzazione.

2Il talco in polvere deve essere filtrato attraverso una rete di metallo.Il diametro del filo è di 50 μm e la dimensione delle maglie di 75 μm. La quantità di polvere di talco è di 2 kg per metro cubo della camera di prova e il numero di utilizzi non deve superare i 20 volte.Il sistema è in grado di mantenere una densità uniforme di polvere sospesa nella camera di prova.

3Il guscio del soggetto è posto nella camera di prova.La pressione nel guscio deve essere mantenuta al di sotto della pressione atmosferica con la pompa a vuoto.La pressione dell'aria nella camera di prova può anche essere modificata per ottenere variazioni periodiche della pressione nella camera di prova.

4Lo scopo della prova è di utilizzare la differenza di pressione per attirare l'aria nella camera verso l'apparecchiatura.Il volume di pompaggio è pari a 80 volte il volume della conchiglia DUT e la velocità di pompaggio non supera 60 volte il volume della conchiglia all'ora..

5Lo strumento dispone di un dispositivo di arresto di emergenza per garantire la sicurezza in caso di anomalie nella prova.

6Il coperchio (porta) della camera di prova sigillata è sigillato in modo affidabile. La parete interna della camera di prova è realizzata in materiale conduttivo e messa a terra per evitare l'accumulo di elettricità statica.

7Il sistema ha la funzione di recupero e trattamento della polvere dopo la prova.
