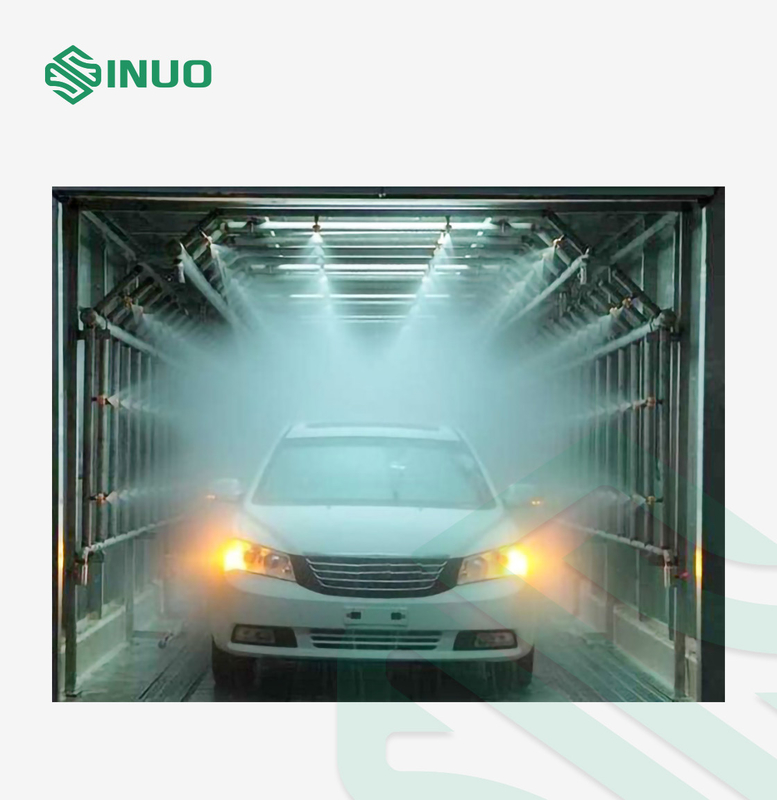

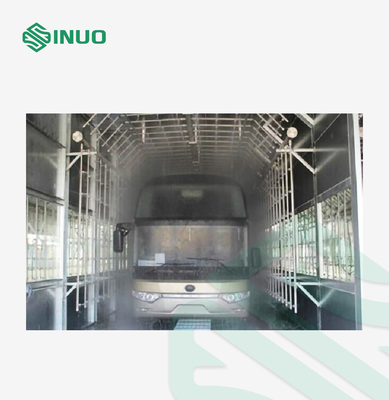

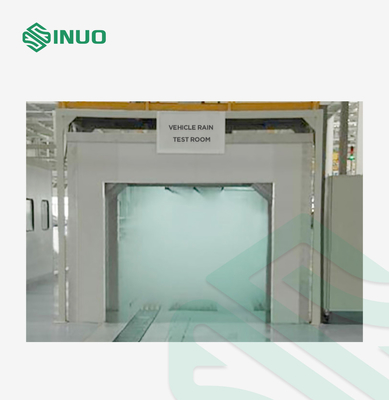

Stanza del test di performance di prova della pioggia dell'automobile dell'apparecchiatura di collaudo del veicolo elettrico

1. Tubo principale: Tutti i tubi dello spruzzo sono fatti del tubo di acciaio inossidabile 304#; il diametro interno del tubo d'aspirazione della pompa idraulica è 150mm, la cima del tubo principale del rifornimento idrico della pompa idraulica è 100mm ed il diametro principale del tubo del rifornimento idrico da entrambi i lati dallo sbocco della pompa al fondo del flussometro è 100mm di diametro interno.

2. Sotto-conduttura: 304# che il tubo di acciaio inossidabile è utilizzato come il ramo dello spruzzo, il diametro del tubo è 32mm

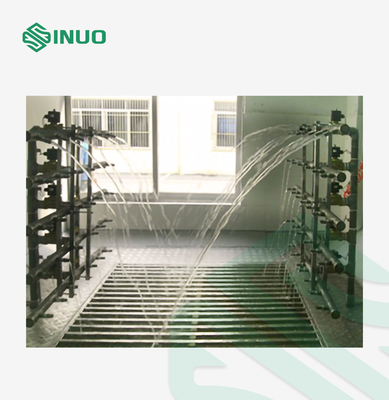

1. L'ugello adotta l'ugello materiale dei pp. Lo stato dello spruzzo è conico solido, l'angolo dello spruzzo d'acqua è 60°, l'ugello superiore è verticale al piano orizzontale e la progettazione dell'ugello si conforma alla norma nazionale. Gli ugelli sono in una matrice quadrata e non c'è area in bianco nell'area dello spruzzo. L'ugello può essere regolato giustamente secondo l'angolo di spruzzo. Secondo la base di progettazione, quattro lati degli ugelli dell'acqua sono sistemati nella doccia ed il gioco orizzontale e verticale degli ugelli è 400mm.

2. La distanza fra l'ugello e la superficie esterna del veicolo: 0.7±0.2m

3. L'asse dell'ugello superiore è perpendicolare al piano orizzontale e l'asse dell'ugello laterale è perpendicolare al piano di simmetria longitudinale del veicolo.

4. L'ugello ed il sedile della palla threadedly sono collegati e la macchina del sedile della palla è attaccata sulla tubatura dell'acqua, che è conveniente per la sostituzione e la pulizia delle impurità bloccate.

1. Lo stato dello spruzzo dell'ugello è una colonna di acqua solida del cono e l'apertura dell'ugello è 2.5mm-3mm

2. Materiale: Materiale dei pp

3. Modello: tipo regolabile della palla

4. Angolo di espansione dell'ugello: 60±5°

1. anteriore e posteriore: l'ugello è parallelo spruzzato al veicolo

2. A destra e a sinistra: L'ugello è parallelo spruzzato al veicolo

3. Su (soffitto): L'ugello è parallelo spruzzato al veicolo

1. Prepari prego in anticipo il carro armato del filtrante e del chiarificatore;

2. Prepari prego in anticipo le tubature dell'acqua e le condutture

3. Dimensione del chiarificatore: L2000xW2000xD2000mm (la dimensione dello stagno è progettata secondo la dimensione del veicolo)

4. La dimensione del carro armato del filtrante è L2000xW2000x1500mm (il carro armato del filtrante deve avere un filtro)

5. Dimensione di chiaro stagno di acqua: L2000xW2000xD1200mm (con il filtro)

6. Nota: È raccomandato che gli utenti completino insieme il rivestimento impermeabile quando faccia l'ingegneria civile.

1. Il compratore è responsabile del fondamento, stagno, drenaggio, l'alimentazione elettrica, fonte d'acqua ed altre facilità e gli aiuti del fornitore nella progettazione;

il fornitore 2.The è responsabile della struttura organizzativa, del dispositivo dello spruzzo d'acqua, del sistema di circolazione dell'acqua, del sistema di controllo, ecc.
