Apparecchiatura di collaudo del veicolo elettrico della camera di prova EV dello spruzzo della pioggia del tettuccio apribile dell'automobile

Apparecchiatura di collaudo elettrica delle parti del veicolo della sala di collaudo dello spruzzo della pioggia del tettuccio apribile dell'automobile

Parametri tecnici

1. Alimentazione elettrica di lavoro: CA 380V, 50Hz o requisiti locali dell'alimentazione elettrica del cliente della partita

2. Area campione: 4500mm*3000mm*2200mm (W*D*H)

3. Dimensioni esterne: 5000mm*4000mm*3300mm (W*D*H) (ha temperato la stanza impermeabile di vetro)

4. Norme applicate: GB/T30037-2013, norma di Chery, norma di Volkswagen, norma di Mitsubishi, norma di Geely ed altri requisiti impermeabili della prova del tettuccio apribile

5. Dimensioni del dispositivo della riparazione della muffa dell'automobile del tettuccio apribile: La dimensione di pressione massima è 2500X4000MM ampi, il colpo regolabile del dispositivo di pressione è 500MM ed il mandrino è progettato con i giunti mobili, che non è in conflitto con l'angolo di inclinazione del tettuccio apribile.

6. Colpo regolabile del telaio della riparazione del tubo dello spruzzo: 1-500MM (su e giù il colpo regolabile), anteriore e posteriore colpo regolabile è 1-500MM.

7. Intensità della pioggia: 30mm/min-50mm/min regolabile, o 30-50L/M2/MIN regolabile

8. Tempo della pioggia: 1-9999M può essere messo; il regolatore può essere regolato in 1 minuto - 24 ore.

9. Sistema di controllo: lo SpA a 10 pollici di Siemens + del touch screen, il programma è progettato indipendente da Sinuo

Introduzione delle caratteristiche della struttura

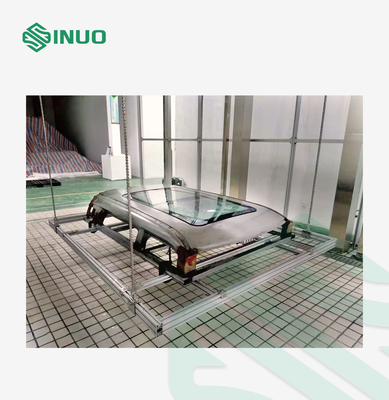

Meccanismo di angolo del morsetto del tettuccio apribile

Con il controllo di programma del touch screen, nove stati di angolo possono restare realizzato, piano, anteriore, posteriore, sinistro, giusto, anteriore, la destra anteriore, la sinistra posteriore, destra posteriore.

• È perpendicolare alla superficie parallela dell'ugello ed il tempo dello spruzzo d'acqua è 10 minuti, che possono essere fissati
• Il tettuccio apribile è 0-20° in avanti inclinato (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è 0-20° indietro inclinato (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è 0-20° sinistro inclinato (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è 0-20° giusto inclinato (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è parte anteriore inclinata ha lasciato 0-20° (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è parte posteriore inclinata ha lasciato 0-20° (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è destra posteriore inclinata 0-20° (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.
• Il tettuccio apribile è destra anteriore inclinata 0-20° (può essere messo) ed il momento dello spruzzo d'acqua può essere fissato per 10 minuti.

Per questi nove angoli obliqui, secondo la norma convenzionale della prova, la prova parallela della pioggia di angolo è più di 3H e gli angoli restanti sono spruzzati solitamente per 10 minuti ed ogni stato è ripetuto 5 volte. Ciò può essere messa dal programma (il periodo di spruzzatura dell'acqua di ogni stato e dal numero dei cicli di spruzzatura dell'acqua in ogni stato). Sul touch screen, i programmi di prova di ogni impresa possono anche essere pubblicati e conservati, di modo che la prova può essere chiamata la volta prossima.

Principio della struttura di azione

Il principio della struttura di inclinazione di angolo del tettuccio apribile è di controllare indipendente su e giù un movimento di quattro viti della palla o di collegare le viti multiple tramite quattro servomotori di delta per generare i vari angoli di inclinazione. Il diametro delle quattro viti della palla è 50MM per assicurare la portata sufficiente e le viti della palla sono utilizzate per assicurare l'accuratezza dell'angolo di inclinazione del tettuccio apribile.

La ferrovia di guida di collegamento sotto la vite della palla produce diritto su e giù moto e la vite gira la ferrovia di guida per muoversi in una linea retta. Quattro servomotori sono installati sopra il piatto dello spruzzo, questa progettazione possono proteggere il motore dallo spruzzo dell'acqua piovana, di modo che il motore può essere utilizzato per una vita più lunga.

Il principio di sollevamento e anteriore e posteriore di funzionamento dello scaffale dello spruzzo

Quattro 304 viti della palla di acciaio inossidabile sono avvitate sui quattro angoli del telaio della riparazione del tubo dello spruzzo e poi sono fornite di un riduttore di barretta della guida per realizzare l'in aumento e l'azione di caduta.

Lo scopo è di regolare la distanza dello spruzzo fra la testa di spruzzo ed il lucernario per assicurarsi che la distanza 500MM circa. Il principio anteriore e posteriore di operazione inoltre utilizza una vite della palla e un motore per controllare la struttura di moto lineare.

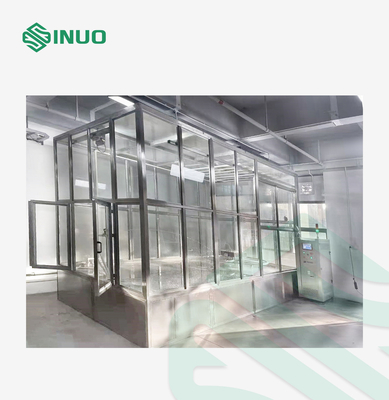

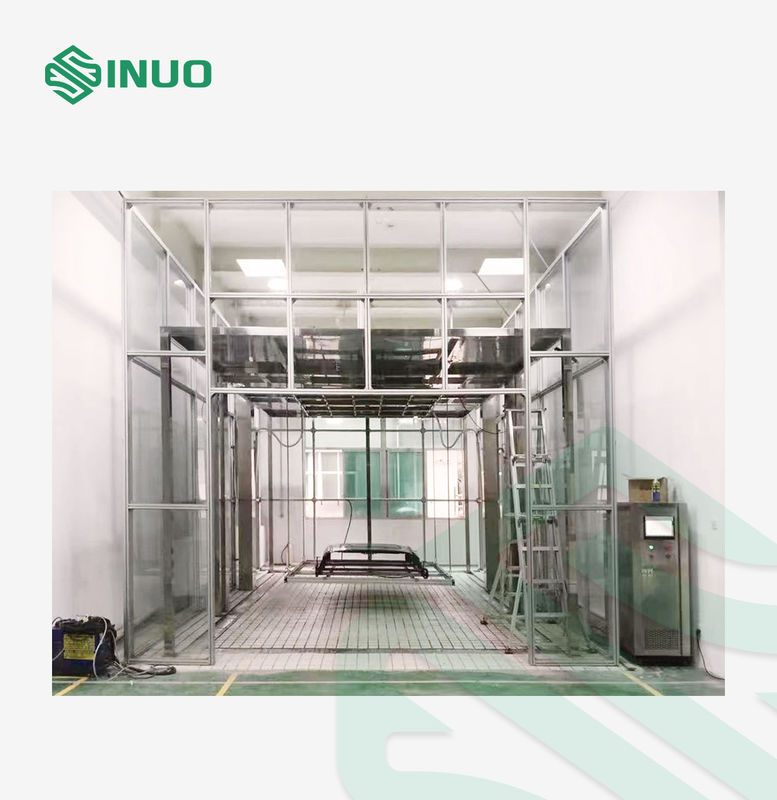

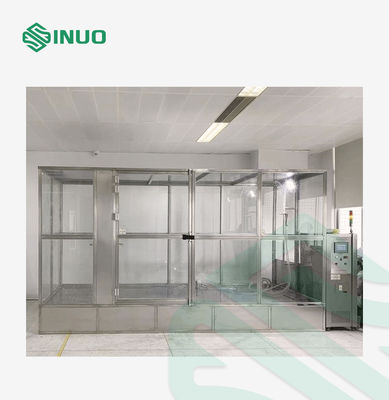

Struttura della stanza dello spruzzo

La struttura esterna della struttura della doccia è installata con la lega di alluminio spessa di 80X40MM 5MM ed il vetro temperato spesso di 10MM e la porta è fatta dei portelli scorrevoli temperati di alluminio di doppio apertura di vetro della lega da entrambi i lati.

Rete fognaria frantumata ed impianti civili (forniti dal compratore)

Riguardando un'area circa dei metri 4X5 e uno spazio d'altezza di circa 5 metri, la serra è decorata su questa base. La terra deve essere incollata con le mattonelle antisdrucciolevoli e c'è almeno metropolitana concreta spessa di 200MM, che è usata per riparare la struttura dello spruzzo con le viti di espansione.

Il canale di raccolta a terra è 200MM ampi e 100MM profondo. Il bordo del lavandino è circa 200MM a partire dalla parete di vetro. La superficie del lavandino è fatta del passaggio quadrato 304 di acciaio inossidabile 19X19MM per fare una piccola scatola e per porrla sopra il lavandino, a livello della terra. Nel decorare il lavandino, è necessario da progettare un'inclinazione di circa 5 gradi concedere l'acqua da vuotare allo sbocco dell'acqua e nessun'acqua dovrebbero accumularsi nel lavandino. I requisiti della decorazione della piastrella per pavimento sono gli stessi e nessun'acqua stagnante dovrebbe essere generata.

Sistema del filtro dallo stagno e sistema del filtro a sacco

Il sistema di filtrazione dello stagno adotta il metodo bipolare di filtrazione, la prima fase è lo stagno delle acque luride e la seconda tappa è lo stagno di acqua pulita. La profondità dello stagno delle acque luride è 1500MM e la profondità di chiaro stagno di acqua è 1000MM.

Lo scopo di questa progettazione è di depositare gli agenti inquinanti ed il fango nello stagno. L'area di stagno delle acque luride è 1X1 misura profondo e profondo 1,5 metri con un contatore ed è situata dietro la destra della doccia di pioggia. Lo stagno di acqua pulita è 1X1 misura profondo e 1 metro con un contatore in profondità ed è situato davanti alla destra della doccia della pioggia.

Per ridurre la probabilità del bloccaggio dell'ugello, un filtro a sacco si aggiunge. L'uscita dell'acqua del carro armato di acciaio inossidabile è di 100 tonnellate all'ora ed il progresso di filtrazione è 100UM. Il dispositivo multilivelli del filtrante è di assicurarsi soltanto che la spruzzatura non sia bloccata, non colpisce il tempo della prova e migliora l'efficienza della prova.

Angolo dello spruzzo d'acqua

a) Angolo dello spruzzo d'acqua: parallelamente al campione (distanza 500MM)

b) L'angolo della colonna di acqua dell'ugello: angolo 35°~40°cone

c) Scaffale dello spruzzo d'acqua: Nove angoli regolabili (0-20 gradi) piani, la parte anteriore anteriore, posteriore, sinistra, giusta, giusta, la parte anteriore sinistra, giusta parte posteriore, hanno andato indietro.

d) La dimensione del telaio dello spruzzo d'acqua: 1.8X1.2 metri, altezza 120MM

e) Area dello spruzzo d'acqua: 2.2X 1,7 metri

Tre ugelli (pioggia leggera, pioggia moderata, pioggia persistente)

a) La distanza fra l'ugello della pioggia ed il dispositivo può essere regolato muovendosi

b) Gamma regolabile di angolo dell'ugello: 0~30°

c) Tre diametri dell'ugello: nebbia della pioggia leggera Φ2.5mm, pioggia media: Foro diritto di ¢1MM, foro diritto della pioggia persistente ¢2MM. Distanza 400X400MM dell'ugello della pioggia leggera, pioggia media e distanza dell'ugello della pioggia persistente: 100X100MM

d) Pressione dell'iniezione: ≥80-150kPa

e) Livello acustico: ≤80dB
