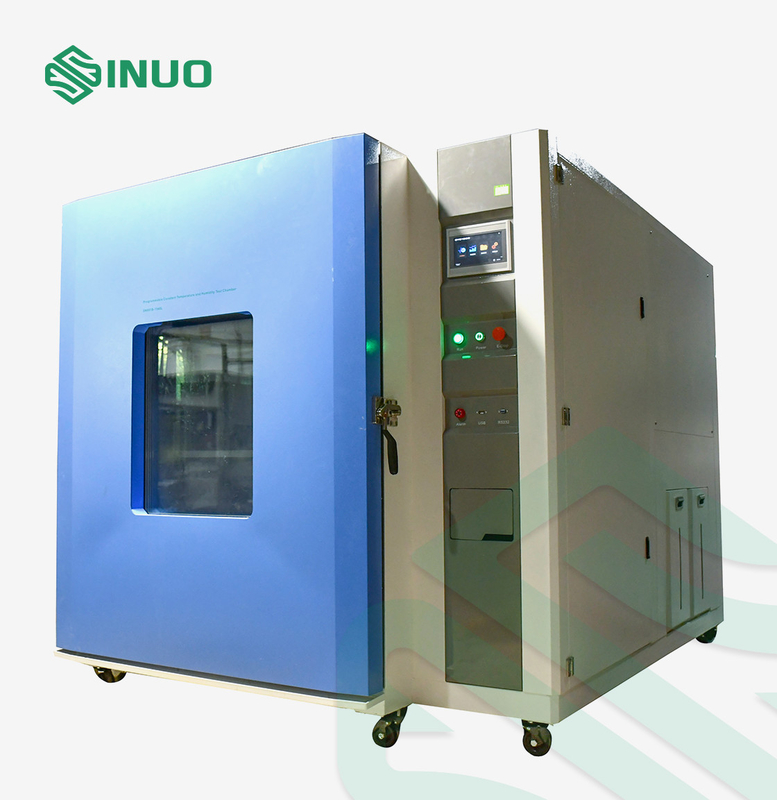

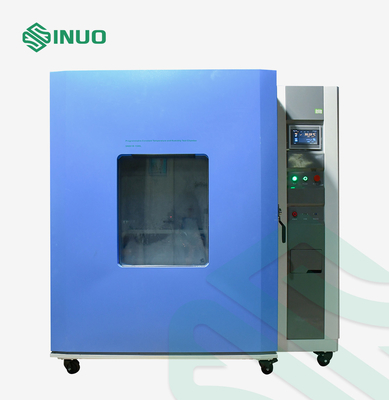

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068

Marchio:	Sinuo
Numero di modello:	SN881-1200L
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma aderita:

IEC60068-2

Volume contento nominale:

1200L

Intervallo di temperatura:

-55 ℃~+100℃

Fluttuazione di temperatura:

≤±0.5℃ (stato stabile)

Uniformità della temperatura:

≤2.0℃ (stato stabile)

Errore di umidità relativa:

±3.0%RH

Tempo di riscaldamento:

min 3℃/(non lineare nell'ambito di nessun carico)

Tempo di raffreddamento:

1℃/min (non lineare nell'ambito di nessun carico)

Imballaggi particolari:

contenitore di compensato

Capacità di alimentazione:

10 insiemi/mese

Evidenziare:

Apparecchiatura di collaudo programmabile di EVSE

Apparecchiatura di collaudo di umidità EVSE

Apparecchiatura di collaudo di CA IEC60068

Descrizione del prodotto

Camera di prova a temperatura e umidità costanti programmabili per AC EVSE

Standard e clausole rispettati

IEC60068-2-1:2007 "Test ambientali-Parte 2-1: Test-Test A: Freddo, IDT"

IEC60068-2-2:2007 "Test ambientali-Parte 2-1: Test- Test B-Calore secco, IDT"

IEC60068-2-78:2012 "Test ambientali-Parte 2-78: Test-Test cabina: caldo umido, stato stazionario, IDT"

IEC60068-2-30:2005 “Test ambientali-Parte 2-30: Test-Test Db: Caldo umido, ciclico (ciclo 12h+12h), IDT”

Parametri tecnici

Limitazione del campione

Questa camera di prova vieta:
Analisi o conservazione di campioni di sostanze infiammabili, esplosive e volatili
Analisi o conservazione di campioni di sostanze corrosive
Analisi o conservazione di campioni biologici
Test o conservazione di campioni di sorgenti di forti emissioni elettromagnetiche
Analisi o conservazione di campioni di materiale radioattivo
Analisi o conservazione di campioni di sostanze altamente tossiche
Test o conservazione di campioni che possono produrre materiali infiammabili, esplosivi, volatili, altamente tossici, corrosivi e radioattivi durante il test o la conservazione

Volume, dimensioni e peso

Volume contenuto nominale

1200L

Dimensioni della camera interna

L(1000) mm *P (1000) mm* A (1200) mm

Dimensioni esterne

Circa.L (1450) mm *P (1250) mm* A (2050) mm (esclusa la parte superiore del motore)

Il peso

Circa.780 kg

Prestazione

Intervallo di temperatura

Intervallo di temperatura: -55 ℃～+100 ℃

Gamma di umidità

(25 ~ 98)% RH (fare riferimento al grafico dell'intervallo di temperatura e umidità controllabile, nessun carico di umidità e calore attivo)

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068 0

Tabella dell'intervallo di temperatura e umidità controllabili

Fluttuazione della temperatura

≤±0.5℃ (stato stabile)

Uniformità della temperatura

≤2.0℃ (stato stabile)

Tempo di riscaldamento

3℃/min (non lineare senza carico)

Tempo di raffreddamento

1℃/min (non lineare senza carico)

Errore di umidità relativa
(Solo caldo umido)

±3,0% UR

Precisione di visualizzazione della temperatura e dell'umidità

0,01°C/0,1% UR

Capacità di movimentazione del carico in tempo reale

1000 Watt a +20°C;

800 Watt a 0°C;

500 Watt a -20°C;e

300 Watt a -40°C.

Rumore di lavoro

Livello sonoro≤85dB

(Misurato in una stanza insonorizzata con una temperatura ambiente di 25 °C e bassa eco; utilizzando la ponderazione A, viene testato il valore medio di 8 punti; ogni punto di prova si trova a 1 metro di distanza dalla sorgente del rumore e a 1 metro di distanza dal suolo)

Caratteristiche strutturali

Materiale

1. Materiale della parete esterna: lamiera d'acciaio laminata a freddo, decapaggio e fosfatazione della vernice da forno in polvere avanzata
2. Materiale della parete interna: piastra in acciaio inossidabile SUS304#
3. Materiale isolante camera: poliuretano espanso rigido + fibra di vetro

Parti del condotto dell'aria

Ventilatore centrifugo;l'uscita dell'aria può regolare il volume dell'aria, l'altezza e il volume dell'aria di ritorno

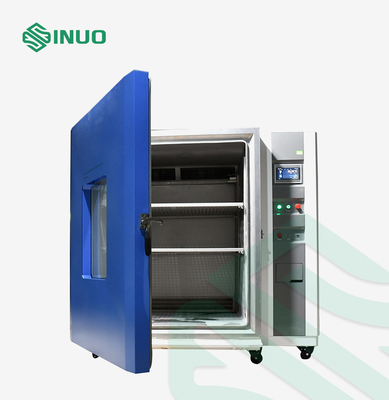

Porta

Porta singola aperta, con maniglia non reattiva a maniglia, la porta è dotata di una finestra di osservazione, lampada di illuminazione, dispositivo di riscaldamento elettrico anticondensa del telaio della finestra/porta, dimensioni della porta: 1,0 * 1,2 M

Finestra di osservazione

La porta è dotata di una finestra di osservazione in vetro temperato antideflagrante con pellicola conduttiva (con funzione anticondensa), dimensioni della finestra: 500 W × 600 H (mm)

Fan

Ventilatore centrifugo ad asse lungo

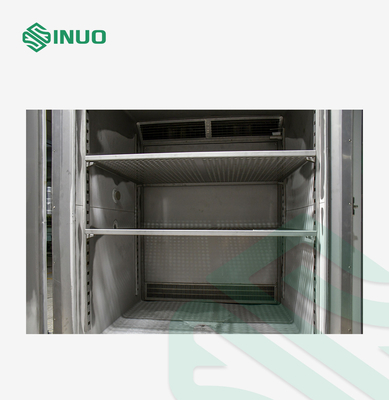

Rack per campioni

Due portavassoi mobili regolabili in acciaio inox incorporati

Girante

Utilizzare una girante in acciaio inossidabile importata da Taiwan

Stufa

Riscaldatore elettrico in lega di nichel-cromo

Compressore di refrigerazione

Compressore francese Tecumseh

Evaporatore

Evaporatore a lamelle

Metodo di refrigerazione

Compressori meccanici in cascata

Metodo di raffreddamento

Aria condizionata

Strumento di controllo della temperatura

Controller programmabile touch LCD intelligente da 7 pollici

Foro di piombo

Φ50mm, 2 pezzi, ognuno è dotato di uno speciale tappo in gommapiuma (situato sul lato sinistro della camera)

Ripiani rimovibili

2 set, ciascuno può contenere un minimo di 20 kg

Sistemi di riscaldamento, umidificazione e refrigerazione e loro principi di funzionamento

Sistema di riscaldamento

Tubo riscaldante anti-secco a manicotto in acciaio inossidabile Filo riscaldante in lega di nichel-cromo incorporato

Il riscaldatore elettrico di riscaldamento ad alta velocità in acciaio inossidabile a pinna a forma di U viene utilizzato per il riscaldamento

Sistema completamente indipendente, non influisce sul circuito di controllo

Sistema di umidificazione

Metodo di umidificazione:

1. Metodo di umidificazione della caldaia staccabile esterna o umidificazione del serbatoio dell'acqua incorporata

2. Umidificatore corazzato in acciaio inox

3. Modalità di controllo dell'umidificatore: regolazione dell'ampiezza dell'impulso di periodo uguale senza contatto, SSR (relè a stato solido)

4. Dispositivo di controllo del livello dell'acqua, dispositivo di combustione anti-secco dell'umidificatore, dispositivo di raccolta dei sedimenti, finestra di osservazione del livello del liquido

5. Potenza dell'umidificatore: 6KW

Umidificatore:

1. Dispositivo automatico di erogazione dell'acqua o reintegro automatico elettrico a pulsante

2. Membrana RO + filtro di alimentazione dell'acqua a carboni attivi, rimovibile per la pulizia

3. Interruttore di livello del liquido elettronico a doppio livello dell'acqua ad alta e bassa temperatura per evitare malfunzionamenti

4. Mancanza d'acqua e riscaldamento a vuoto e protezione da sovratemperatura + protezione del livello dell'acqua ultra-basso + protezione dell'approvvigionamento idrico nel tempo per garantire il funzionamento sicuro dell'apparecchiatura

Sistema di refrigerazione

Metodo di raffreddamento: raffreddamento ad aria

Compressore di refrigerazione: compressore francese Tecumseh con refrigerante ecologico

Tubo di rame refrigerante: tubo di rame refrigerante K-TYPE a spirale interna

Condensatore: condensatore raffreddato ad aria di tipo ad alette a forma di onda

Evaporatore: Evaporatore FIN—TUBE a pendenza

Elemento di congelamento: elettrovalvola importata originale, filtro essiccante, ecc.

Refrigerante: R448a e R508b

Caratteristiche

Le tubazioni dell'intero sistema sono sottoposte a un test di rilevamento delle perdite di 22 kg

L'impianto di riscaldamento e raffrescamento è completamente autonomo

Dotato delle caratteristiche tecniche professionali dell'azienda, può impedire che il flusso d'aria ad alta temperatura e ad alta pressione ritorni alla macchina di raffreddamento e danneggi il sistema.

Tutti i programmi di azione del sistema di refrigerazione sono completamente controllati dal controller del microcomputer

Sistema di controllo elettrico

Nome	Marca	Nota
Compressore	Tecumseh, Francia
Relè di pressione	Danimarca DANFOSS O l'America EMERSON
Regolatore di pressione di evaporazione	Danimarca DANFOSS
Filtro essiccatore	Danimarca DANFOSS O l'America EMERSON
Dispositivo di strozzamento	Capillare o valvola di espansione
Valvola solenoide	Giappone SAGLNOMIYA o Italia CASTEL o America EMERSON
Valvola di espansione	Danimarca DANFOSS

Sistema di regolazione

Metodo di regolazione

Ventilazione a circolazione forzata, metodo di regolazione della temperatura dell'equilibrio.Il sistema di controllo controlla l'uscita del riscaldatore attraverso l'uscita di calcolo automatico PID in base al punto di temperatura impostato dal sistema, e raggiunge infine un equilibrio dinamico.

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068 12

Dispositivo di circolazione

La camera di climatizzazione incorporata, il condotto dell'aria circolante e il lungo ventilatore a flusso assiale possono migliorare il flusso d'aria e la capacità di riscaldamento migliorando il flusso d'aria e migliorando notevolmente l'uniformità della temperatura della camera di prova.

Sistema di controllo del programma

Controllore

Controller programmabile touch LCD intelligente da 7 pollici

Schermo touch ad alta risoluzione

Impostazione arbitraria di condizioni fisse, condizioni del programma e impostazione del nome del test di polimerizzazione, numero di serie, ecc.

È possibile impostare l'intervallo di tempo

0—999H59min

Modalità programmabile

Allo stesso tempo, è possibile impostare 120 gruppi di programmi con condizioni diverse.In qualsiasi gruppo di programmi, può essere diviso in 1200 segmenti e una parte del numero di segmenti può essere intercettata arbitrariamente per eseguire il ciclo o per eseguire il lavoro del ciclo di qualsiasi sezione o gruppo.

Sicurezza

Ha un dispositivo di memoria di spegnimento, che può continuare a eseguire i programmi rimanenti quando viene ripristinata l'alimentazione e può essere utilizzato come appuntamento della macchina per eseguire l'avvio e il tempo di funzionamento della macchina.

Controllo

L'aumento e la diminuzione della temperatura possono essere utilizzati per il controllo della pendenza, il controllo della curva e hanno la funzione di punti di riferimento di temperatura e umidità autocorrettivi.Ha la funzione di calcolo automatico PID, che può ridurre la comodità causata dall'impostazione manuale.

Funzione di comunicazione

Viene fornita l'interfaccia del disco U, l'interfaccia RS-232, il blocco hardware per malfunzionamento (LOCK), il software di comunicazione del computer

Ambientazione

Le impostazioni e tutte le condizioni vengono bloccate automaticamente dal microcomputer

Allarme

Se si verifica un errore durante l'impostazione o il funzionamento, verrà fornito un segnale di avviso

Produzione

Il controller ha un'uscita della porta del segnale di registrazione, che può essere collegata a un registratore di temperatura e umidità e può emettere curve di registrazione

Interfaccia

Dotato di interfaccia di comunicazione RS-232 standard, lunga distanza di trasmissione, può essere collegato al PC per il controllo e la registrazione.

Dispositivo di protezione di sicurezza

Sistema di refrigerazione

1. Protezione contro il surriscaldamento del compressore
2. Protezione da sovracorrente del compressore
3. Protezione alta e bassa pressione del compressore
4. Protezione della pressione dell'olio del compressore (opzionale per i grandi compressori semiermetici)
5. Protezione da sovratemperatura per la temperatura di alimentazione del liquido
6. Protezione contro la pressione ultraelevata
7. Raffreddato ad aria: protezione da surriscaldamento della ventola di condensazione

Camera di prova

1. Protezione da sovratemperatura regolabile
2. Limitare la protezione da sovratemperatura dei canali dell'aria condizionata
3. Protezione da surriscaldamento del motore del ventilatore

Altra protezione

1. Sequenza totale delle fasi di alimentazione e protezione dalla perdita di fase (applicabile all'alimentazione trifase)

2. Protezione da sovraccarico e cortocircuito

3.Protezione dell'allarme guasto del sistema di refrigerazione causata da più aperture della scatola

Condizioni d'uso

Le seguenti condizioni sono garantite dall'utente

Il sito di installazione

1. Il terreno è piano e ben ventilato
2.Nessuna forte vibrazione attorno all'apparecchiatura
3.Nessun forte campo elettromagnetico attorno all'apparecchiatura
4.Nessuna sostanza infiammabile, esplosiva, corrosiva e polvere attorno all'apparecchiatura
5. Attorno all'apparecchiatura è lasciato uno spazio adeguato per l'uso e la manutenzione, come mostrato di seguito:

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40cm

Condizioni ambientali

1. Temperatura: 5 ℃ ～ 35 ℃
2. Umidità relativa: ≤85%
3. Pressione dell'aria: 86kPa ～ 106kPa

Condizioni di alimentazione

Requisiti di alimentazione:
1. Fornito con una potenza di frequenza CA di 20 KVA per ottenere che la camera di prova funzioni con un ingresso da 208 V a 230 V, fase: trifase, frequenza: 60 Hz
4. La resistenza di messa a terra di protezione è inferiore a 4Ω
5. L'utente è tenuto a configurare l'apparecchiatura con un interruttore aereo o di alimentazione della capacità corrispondente nel sito di installazione e questo interruttore deve essere utilizzato in modo indipendente dal dispositivo

Corrente massima
Massimo consumo energetico

Imax≤32A

Pmax≤15KW

Altri

L'apertura della porta della camera di prova durante il test provocherà fluttuazioni di temperatura e umidità nella camera;se la porta viene aperta più volte o viene lasciata aperta a lungo o il campione di prova emette umidità durante il test, lo scambiatore di calore del sistema di refrigerazione potrebbe congelarsi e non funzionare.

Panoramica dell'attrezzatura

Questa camera di prova simula l'ambiente variabile di temperatura e umidità per i prodotti o materiali.È ampiamente utilizzato nel test di adattabilità di apparecchiature elettriche, elettroniche, strumenti e misuratori e altre parti del prodotto in condizioni di alta e bassa temperatura e ambiente umido durante lo stoccaggio, il trasporto e l'utilizzo, per determinare l'adattabilità alla temperatura dei prodotti o materiali di cui sopra ad alta e bassa temperatura e ambiente umido, in particolare per i cambiamenti di elettrificazione del prodotto nelle prestazioni e nelle proprietà meccaniche.

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068 14

Tag:

Tester di tensione del cavo dell'apparecchiatura di collaudo di controllo EVSE dello SpA e d'oscillazione a mensola di vita

Ottenga il migliore prezzo

Banco di prova di carico conduttivo del carico statico del mucchio del veicolo elettrico dell'apparecchiatura di collaudo di IEC 61851-1 EVSE dell'en

Ottenga il migliore prezzo

Apparecchiatura di collaudo del veicolo elettrico

Apparecchiatura di collaudo di EVSE

Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo della batteria di EV

Passeggiata in camera di prova ambientale

Camera di prova ambientale

Camera di prova di umidità di temperatura

Apparecchiatura di collaudo dell'ingresso dell'acqua

Apparecchiatura di collaudo di infiammabilità

Apparecchiatura di collaudo elettrica di sicurezza

Apparecchiatura di collaudo del veicolo elettrico

Apparecchiatura di collaudo di EVSE

Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo della batteria di EV

Passeggiata in camera di prova ambientale

Camera di prova ambientale

Camera di prova di umidità di temperatura

Apparecchiatura di collaudo dell'ingresso dell'acqua

Apparecchiatura di collaudo di infiammabilità

Apparecchiatura di collaudo elettrica di sicurezza

Dettagli dei prodotti

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068

Camera di prova dell'umidità dell'apparecchiatura di collaudo EVSE costante programmabile IEC60068

Apparecchiatura di collaudo programmabile di EVSE

Apparecchiatura di collaudo di umidità EVSE

Apparecchiatura di collaudo di CA IEC60068

Apparecchiatura di collaudo di IEC 61851 EVSE

Apparecchiatura di collaudo della stazione di carico EVSE

Sala di collaudo impermeabile IPX4

ISO20653 Sistema di prova per goccioline di pioggia verticale IPX1-X2 per pile di ricarica EV

IEC60529 Sistema di prova della resistenza all'acqua delle stazioni di ricarica per veicoli elettrici IPX3-X6

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9

Tester di tensione del cavo dell'apparecchiatura di collaudo di controllo EVSE dello SpA e d'oscillazione a mensola di vita

Circuito di prova EVSE di 10 kV Generatore di prova di impulso 3

Circuito di prova dell'attrezzatura di prova del generatore di impulsi EVSE 1 7KV

UL 2594 Clausola 8.2 Figura 6 Sonda articolata Materiale in nylon e metallo

Banco di prova di carico conduttivo del carico statico del mucchio del veicolo elettrico dell'apparecchiatura di collaudo di IEC 61851-1 EVSE dell'en
