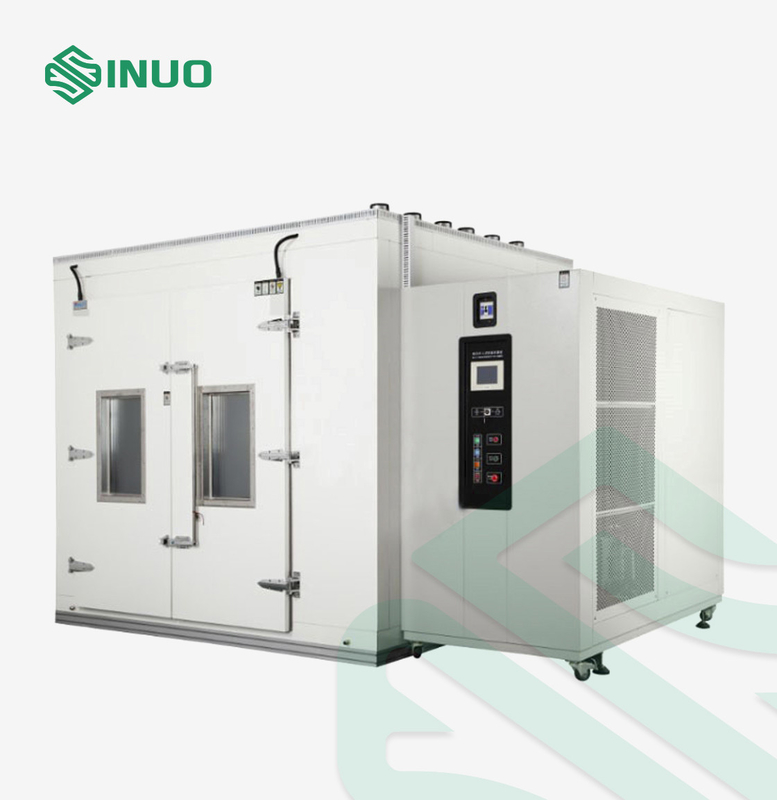

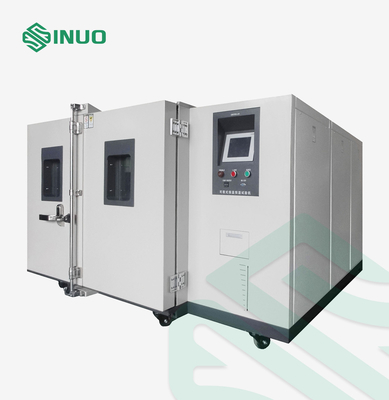

Passeggiata di Constant Temperature Humidity in camera di prova ambientale 13m3 più di meno di 75dB

Refrigerazione: 3.5KW

Riscaldamento: 9KW

Umidificazione: 9KW

Motore: 0.75KW*6=4.5W

Altri: ≈1.5KW

Potere installato totale: Pmax≤27.5KW (conforme a progettazione finale)

La camera di prova e l'unità di refrigerazione sono di progettazione spaccata. Dopo che l'attrezzatura è installata sul posto, la conduttura della refrigerazione ed il circuito elettrico sono collegati e controllati prima di avviare la macchina;

Il regolatore adotta un gabinetto di controllo indipendente ed è installato sul lato destro del laboratorio.

L'attrezzatura adotta un tipo spaccato ed il gabinetto elettrico dell'unità di refrigerazione e di controllo è installato sul lato destro dell'attrezzatura.

Il collegamento fra il corpo della scatola e l'unità adotta la scatola di giunzione protetta contro le esplosioni ed il tubo d'acciaio galvanizzato ed il processo del collegamento si conforma alle norme nazionali pertinenti per protetto contro le esplosioni.

La presa d'aria è situata dietro lo studio:

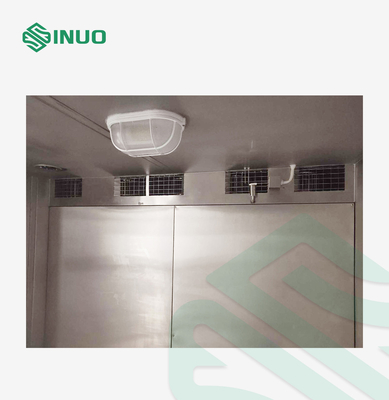

Il motore protetto contro le esplosioni è installato sulla cima della scatola, la ventola di alluminio del ventilatore centrifugo è installata sulla cima della scatola della prova e l'aria è fornita uniformemente attraverso lo scarico dell'aria della voluta per soddisfare le richieste dell'uniformità della temperatura.

1. Installi 2 porte spaccate, la dimensione dell'apertura della porta (800+800) W×2500Hmm,

2. La porta è sigillata con la striscia molle resistente di sigillamento della gomma di silicone di livello e di bassa temperatura di doppio strato

3. La cerniera rotatoria può assicurare al ≥ di angolo di apertura della porta 120 gradi

4. Il bordo interno della porta è messo con una cinghia del riscaldamento della temperatura costante ed il sistema di controllo gira automaticamente sulla cinghia di riscaldamento per disgelare secondo la temperatura dello studio.

Due insiemi delle finestre di osservazione visive (500×600mm) sono installati sul portone. Il vetro di finestra di osservazione è fatto di vetro d'isolamento a più strati ricoperto di film di riscaldamento elettrico. La finestra di osservazione non ha l'alta trasmissione leggera, il buon effetto dell'isolamento termico e cavo di resistenza sulla superficie di vetro. L'osservazione ed altri vantaggi, quando la temperatura dello studio è più bassa della temperatura ambiente, il controllo accende automaticamente la funzione di disappannaggio della finestra di osservazione.

1. Il motore adotta il motore professionale: 0.75KW, 6 insiemi di IP55

2. La voluta del fan è fatta di alluminio per impedire le scintille attrito fra la ventola e la voluta;

3. Sia le coperture interne che esterne sono fornite delle linee affidabili di messa a terra e la superficie dell'attrezzatura è spruzzata con pittura antistatica conduttiva per assicurare che nessun'elettricità statica possa accumularsi sulla superficie dell'intelaiatura dell'attrezzatura.

4. Il sensore di temperatura (PT100) adotta il sensore protetto contro le esplosioni.

5. Il riscaldatore è un radiatore di acciaio inossidabile senza una fiamma aperta.

6. I collegamenti degli apparecchi elettrici protetti contro le esplosioni soddisfanno le richieste protette contro le esplosioni nazionali.

7. Installi un protettore a temperatura eccessiva indipendente, cioè, uno strumento di protezione a due sezioni della temperatura, per impedire il pericolo di sorpasso della temperatura nella stanza di lavoro.

C'è un piatto di transizione con un pendio alla porta della sala di collaudo, che è conveniente affinchè il campione entri e da uscire nella sala di collaudo

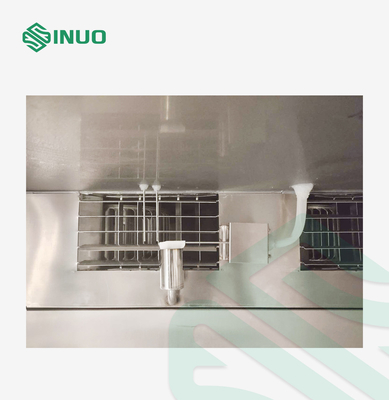

1. radiatore di riscaldamento del cavo della lega del Nichel-cromo

2. Modo di controllo del radiatore: adeguamento uguale senza contatto di larghezza di impulso di periodo, SSR (relè semi conduttore)

3. Potere del radiatore: Chilowatt ≤9.0

1. Metodo staccabile esterno di umidificazione della caldaia

2. Umidificatore corazzato di acciaio inossidabile

3. Modo di controllo dell'umidificatore: adeguamento uguale senza contatto di larghezza di impulso di periodo, SSR (relè semi conduttore)

4. Dispositivo di controllo di livello dell'acqua, dispositivo anti-asciutto di combustione dell'umidificatore, dispositivo della raccolta del sedimento, finestra di osservazione livellata liquida

5. Potere dell'umidificatore: ≤9.0KW

Il dispositivo automatico del riempimento dell'acqua è adottato. Dopo il collegamento dell'acqua di rubinetto con la tubatura dell'acqua di un 1/2», il dispositivo del rifornimento idrico è una marca famosa internazionale, che può filtrare e deionizzare automaticamente l'acqua.

Scorrimento dell'acqua demineralizzato: 10L/h

Pressione di acqua: 0.1~0.25Mpa

Durezza dell'acqua: ≤0.03mol/L (1.5mg/L, calcolato come CaCO3) m., la norma nazionale per l'acqua di umidificazione, fornire l'acqua deionizzata richiesta per la parte di umidificazione dell'attrezzatura

Facendo uso del regolatore di touch screen coreano di colore di TEIM 2700 «di Sanyuan», le caratteristiche principali sono come segue:

1. il touch screen a 7 pollici di vero colore di TFT, l'interfaccia uomo-macchina può essere selezionato in cinese o l'inglese ed il metodo dell'operazione del menu lo rende facile affinchè gli utenti padroneggi il metodo dell'operazione dell'attrezzatura;
2. Accuratezza dell'esposizione: temperatura 0.1℃; tempo 0.1min
3. Due metodi di prova possono essere selezionati: temperatura costante (operazione manuale) o programma (IE, operazione automatica di programma di preregolamento)
4. L'operazione dell'attrezzatura ha un alto livello di automazione. Fissi la temperatura dell'obiettivo o le procedure prestabilite dell'operazione dell'attrezzatura. Dopo che il bottone dell'operazione è attivato, il sistema può determinare automaticamente se aprire l'unità, il radiatore o il ventilatore di refrigerazione. I colleghi possono regolare automaticamente il calore emesso senza eccessive operazioni di utente o il monitoraggio, la curva ideale di processo della prova può essere ottenuto.
5. Il programma prestabilito che esegue la funzione fornisce agli utenti per prestabilire 1000 curve di programma, ogni curva può essere installato a 100 punti, 6 gruppi di piccoli cicli e 10 programmi differenti possono essere collegati ed il programma può essere recuperato ed immagazzinato per la prova seguente. può essere chiamato direttamente.
6. Durante la prova, i parametri di riferimento importanti quali la temperatura corrente dell'obiettivo, la temperatura misurata, il calore emesso, il tempo di esercizio ed il programma che esegue il processo possono essere visualizzati in tempo reale.
7. Può memorizzare le curve ed i dati della temperatura per i 600 giorni.
8. Funzione di auto-diagnosi dell'errore, quando l'attrezzatura si guasta, automaticamente allarmerà e taglierà l'alimentazione elettrica. I colleghi visualizzeranno il fenomeno dell'errore e la descrizione semplice dell'errore sul regolatore e gli utenti possono trovare facilmente la causa secondo l'errore.

1. Funzione della registrazione dei dati di USB:

2. Potete direttamente inserire tutto il disco di U dovunque nel file record della storia e realizzate le operazioni quali lettura e l'analisi sul computer.

3. Funzioni potenti del software del PC, interfaccia standard di 10M/100M Ethernet, acquisizione automatica di indirizzo ip, identificazione di rete e controllo facile.

3.1. Computer host:

Il computer host direttamente è collegato ad una scatola della prova attraverso un cavo della rete

3,2, LAN:

I computer multipli e UMC1000 multipli controllano i collegamenti di lan di area

3,3, sincronizzazione a distanza di WEB SERVER;

Il monitoraggio a distanza può essere eseguito attraverso la prova NETTA di INTERNET.

1. Sicurezza del personale

1,1, protezione di perdita

2. Sicurezza dell'attrezzatura:

2,1, perdita di fase dell'alimentazione elettrica, errore di fase, protezione di instabilità di tensione;

2.2. Corrente di ciclo di controllo che limita protezione

2.3. Protezione di sovraccarico del motore del ventilatore

2.4. Protezione corrente di sovraccarico del compressore

2,5, protezione di surriscaldamento del compressore

2.6. Protezione ad alta pressione del compressore

2,7, protezione di cortocircuito del radiatore

2.8. Protezione di perdita dell'attrezzatura

2.9. Funzione a temperatura eccessiva indipendente secondaria di protezione
