Apparecchiatura di collaudo della batteria di EV

Camera protetta contro le esplosioni a corrente forte dell'apparecchiatura di collaudo della batteria di ECE-R100 EV 100mA

Marchio:	Sinuo
Numero di modello:	SN5512
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	2 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

ECE-R100 ed ecc.

Gamma di temperature:

-40℃ a ℃ 800

Tasso di acquisizione:

Accuratezza di temperatura:

≥0.5℃

Acquisizione di tensione:

0-100V

Accuratezza di tensione:

±0.1%FS

Misurazione della tensione:

0~10000A

Risoluzione corrente:

100mA

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

2 insiemi/mese

Evidenziare:

Apparecchiatura di collaudo della batteria di ECE-R100 EV

apparecchiatura di collaudo della batteria di 100mA EV

Camera protetta contro le esplosioni ECE-R100

Descrizione del prodotto

Cortocircuito a corrente forte di ECE-R100 EV e camera protetta contro le esplosioni del controllo della temperatura

Norme & clausole aderite

Questa camera protetta contro le esplosioni è si conforma alle norme ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 e GB/T 31485-2015.

Parametri tecnici

Corrente massima di cortocircuito	≥10000A
Accuratezza di misura	≤5A
Metodo di controllo	Il tocco di colore dello SpA + telecomandato da interurbana + dal modo di monitoraggio del computer, facendo uso di telecomando due dai modi di controllo interurbani ed in loco, il processo di cortocircuito è completato tramite controllo automatico.
Arco che estingue scatola	W500 X H500 X D500mm
Dimensioni dell'attrezzatura	W700 X H1750 X D800mm
Gamma di vuoto	0 ~ -60Kpa (regolabile)
Resistenza del circuito del dispositivo	≤5mΩ
Tensione di impulso	CA 1kv/1.2-50μs (picco) 1min
Tempo di reazione di CC	≤5μs
Vita meccanica	300.000 volte
Vita elettrica	Carico resistivo 50.000 volte, carico induttivo: carico resistivo 60%le, 20.000 volte
Facendo uso di elettrico	CA 220V
Lunghezza del cavo	4 metri
Potere	1.0KW
Contattore	Estinzione dell'arco, anticorrosiva
Tempo di tenuta di cortocircuito	Più di 48H
Tempo di reazione	20ms
Potere del carico	5KW
Resistenza di carico	0.5mΩ
Irradiamento	Vento freddo
Sistema di controllo telecomandato	La regolazione di tutti i parametri di controllo, il dell'acquisizione dei dati e video registrazione possono essere azionati da un computer 20m a partire dal dispositivo; l'oscilloscopio di registrazione ad alta velocità raccoglie il corrente totale ed il collettore di dati raccoglie 5 canali di singola tensione e di tensione totale
Interfaccia di dati	USB
Cavo di cortocircuito	Fornito del cavo resistente a prova di fuoco ed ad alta temperatura della costantana di cortocircuito, la lunghezza non è meno di 5M
Installi i dispositivi di protezione	Ha funzioni della protezione quali la sovratensione, surriscaldare e sovracorrente come pure la protezione contro il cortocircuito causato dal misoperation del tester, il collegamento positivo e negativo degli elettrodi della batteria, ecc.
Commutatore di arresto di emergenza	Fornito di bottone «dell'arresto di emergenza» sull'unità principale

Panoramica dell'attrezzatura

Scopo di prova: Il dispositivo a corrente forte telecomandato di cortocircuito è progettato basato sui requisiti di varie norme della prova di cortocircuito della batteria. Il dispositivo di cortocircuito deve andare incontro alla gamma della resistenza interna di <5m>

Panoramica di progettazione: La progettazione di circuito del dispositivo di cortocircuito deve anche potere resistere all'impatto di grandi correnti, in modo da sceglieremo i contattori elettromagnetici di CC del industriale-grado, i terminali del tutto rame e la diversione interna del piatto di rame ed il ventilatore elicoidale attivo incorporato della palla assicura l'efficace protezione di dissipazione di calore, che farà il dispositivo a corrente forte di cortocircuito è più sicura, efficacemente riduce la perdita dell'attrezzatura di prova ed assicura l'accuratezza dei dati di prova.

Caratteristiche

Contattore a corrente forte	Tensione di funzionamento avanti/stop a distanza di CC fino a 750V;
	Rated che lavora 10000A corrente, facendo uso del sistema di estinzione dell'arco di vuoto;
	Resistenza di contatto bassa dei contatti e della risposta veloce;
	Il contattore ha l'azione affidabile, la sicurezza, il tempo di impiego lungo e manutenzione conveniente.
Raccolta di temperatura	Gamma di temperature: - 40℃ a ℃ 800;
	Sensore di temperatura: Termocoppia
	Tasso di acquisizione: 1s
	Accuratezza di temperatura: ≥0.5℃
	2 canali
Acquisizione di tensione	Acquisizione di tensione: 0-100V,
	Accuratezza di tensione: ±0.1%FS
	Risoluzione 10mV di tensione
	Tasso di acquisizione: 1s
	Acquisizione ausiliaria di tensione: 1channel
	Interfaccia di dati: USB
Acquisizione corrente	Tensione di misurazione: 0~10000A;
	Accuratezza corrente: ≤5A
	Risoluzione corrente: 100mA
	Metodo di azione: doppio metodo di integrazione
	Tasso di acquisizione: 1s
	1 canale

Sistema di acquisizione di temperatura e di tensione

Gamma di registrazione di temperatura	-40℃ ~ 800℃
Gamma di registrazione di tensione	0 ~ 100V, con il canale del sensore 1 di tensione di CC
Gamma di registrazione di tensione	0 ~ 10000A, con il canale del sensore 1 di tensione di CC
Campionatura del tempo	1s
Touch screen per l'operazione intuitiva	Il nuovo schermo attivabile al tatto permette al colpo, allo zoom ed ai comandi di rubinetto-e-resistenza per navigazione rapida nella funzionalità universale del modo di esposizione
Descrizione di funzione	Interfaccia utente flessibile; Struttura compatta; Aggiunga i moduli dell'ingresso/uscita per sostenere più canali

Introduzione S7-200CN dello SpA

Velocità di elaborazione	0.2~12.ms
Unità di memoria	2K
Digital	248
Analogo	35
Caratteristiche	Lo SpA ha alta operabilità. Ha le caratteristiche di programmazione semplice, del funzionamento conveniente, della manutenzione facile, ecc. e non è generalmente ad errori inclini di funzionamento. Il funzionamento dello SpA comprende l'operazione del cambiamento dell'input di programma e di programma. L'input del programma può direttamente essere visualizzato e l'operazione di cambiamento del programma può anche direttamente seguire il numero richiesto di indirizzo o il numero del contatto per cercare o cercare il programma e poi per fare i cambiamenti. PLCs è disponibile in vari linguaggi di programmazione. È usato per il diagramma della scala e la rappresentazione schematica elettrica più vicino. Lo SpA ha una funzione autodiagnostica, che riduce i requisiti delle abilità di manutenzione del personale di manutenzione. Quando il sistema viene a mancare, il personale di manutenzione può trovare rapidamente la posizione di errore con auto-diagnosi del software e dell'hardware.

Ospite

Dimensione ospite	W700 X H1700 X D1000mm
Dimensione interna della scatola	500500500
Materiale interno della scatola	Saldatura di lamiera di acciaio 45#
Contattore interno della scatola	Fatto di rame rosso, la superficie di contatto è nichelata ridurre la resistenza di contatto

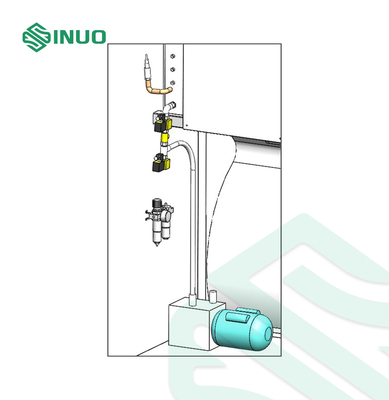

Sistema di controllo di vuoto	Controlli esattamente la pressione dentro la scatola tramite i pulsometri, i tubi a vuoti, i sensori di pressione, i tubi di gas ad alta pressione, i giunti ed altri connettori di vuoto

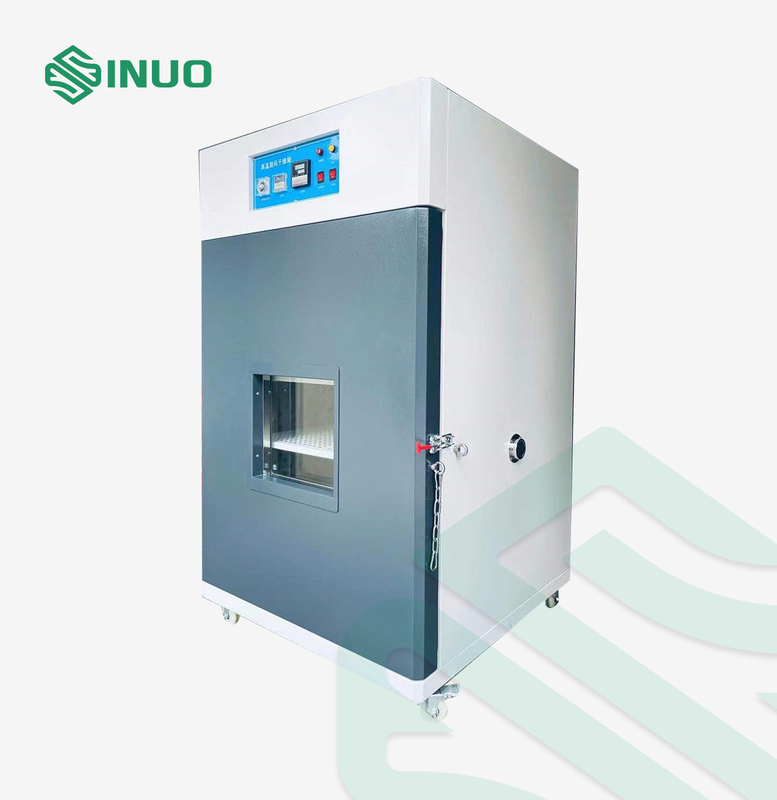

Metta in cortocircuito la camera protetta contro le esplosioni del controllo della temperatura

Dimensione interna della scatola	W1000 X D1000 X H1000 MILLIMETRO;
Materiale interno della scatola	Spessore SUS201 2 di acciaio inossidabile·0mm.
Dimensione del cartone	W1200 X D1200 X H1500 MILLIMETRO; spessore 1.5MM
Gamma di temperature	RT+10℃~150℃
Fluttuazione di temperatura	≤±0.5℃ (pressione atmosferica senza carico)
Uniformità di temperatura	≤2℃ (pressione atmosferica senza carico)
Deviazione di temperatura	≤±2℃ (pressione atmosferica senza carico)
Tasso di riscaldamento	3℃/min, non lineare
Finestra di osservazione	Vetro temperato + filo spinato di doppio strato

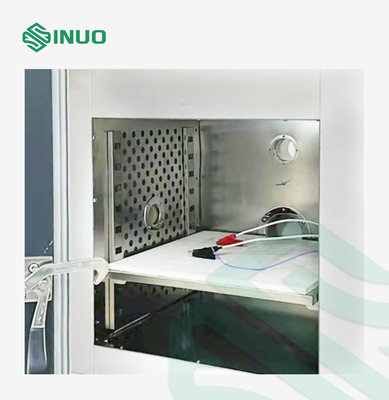

Fondo della scatola interna	L'area campione è fornita di un bordo di marmo, che è efficace nella resistenza della corrosione ed ignifuga e facile da pulire
Fondo della scatola	Installi 4 ruote universali e 4 piedi fissi, che è non solo facile da muoversi, ma anche può essere parcheggiato e riparato stabile
Impianto di scarico	Il controllo indipendente, quando il campione produce il fumo, l'attrezzatura può individuare e scaricare automaticamente il fumo attraverso la conduttura
Sistema protetto contro le esplosioni automatico di limitazione della pressione	Ha una funzione dello scarico, cioè, un gran numero di gas di scarico generato nella prova è scaricato all'esterno; ha una funzione protetta contro le esplosioni di limitazione della pressione, cioè, c'è una porta di limitazione della pressione dell'adsorbimento del magnete (specificazione: 300*300mm) alla parte posteriore della scatola protettiva. Quando gli impatti forti del flusso d'aria, la limitazione della pressione che la porta si apre automaticamente, riducendo l'impatto dell'esplosione.
Intorno alla scatola protetta contro le esplosioni	Fornito di un foro di limitazione della pressione, la pressione può essere liberata a tempo
Porta della scatola	È riparato dalle cerniere ad alta resistenza ed almeno 3 insiemi delle serrature protette contro le esplosioni possono essere installati sulla porta da riparare.
Principio di scatola protetta contro le esplosioni	La struttura protetta contro le esplosioni di limitazione della pressione di doppio strato è adottata ed i fori di limitazione della pressione dello strato interno e dello strato esterno sono dislocati e separati, che gioca un effetto attenuante ed evita l'espulsione dei frammenti esplosivi, che svolge un ruolo nella protezione della sicurezza.

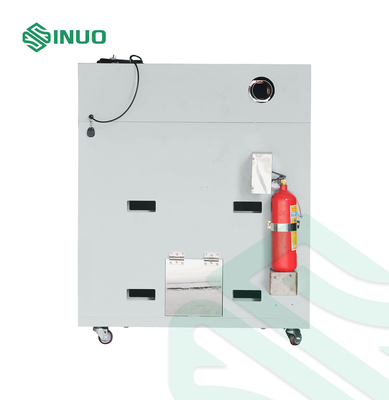

Dispositivo estinguente	La scatola protetta contro le esplosioni è fornita di dispositivo estinguente. Una volta che la batteria esplode, il fuoco può essere estinto tramite telecomando ed il dispositivo ed il sistema estinguenti possono essere si sono aperti tramite telecomando.
Sistema di illuminazione	Apra un foro di vetro 400X400 alla cima dell'area campione, vetro temperato spesso di 20MM ed installi un gruppo di luci di alto-luminosità LED sopra il vetro per illuminare l'intero spazio della prova.
Progettazione protetta contro le esplosioni della porta	L'entrata principale della scatola della prova adotta una progettazione di rinforzo, che può efficacemente isolare il danno causato da incendio e dall'esplosione durante la prova. Il pannello della porta adotta una progettazione di doppio strato con un mezzanino e la cerniera e la serratura di porta adottano le parti standard attrezzatura-specifiche di rinforzo. La finestra sulla porta adotta una progettazione protetta contro le esplosioni di doppio strato (lo strato interno della maglia del anti-proiettile). La porta protetta contro le esplosioni è fornita di serratura protetta contro le esplosioni e una catena protetta contro le esplosioni è installata sulla porta protetta contro le esplosioni per la doppia protezione.
