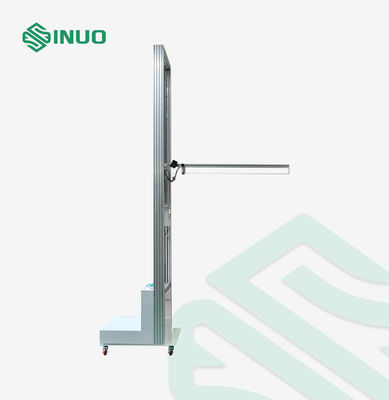

UL 2594 Attrezzatura per la fornitura di veicoli elettrici 50mm Dispositivo per test di impatto con sfera d'acciaio

Dispositivo di prova d'urto con sfera d'acciaio perAttrezzatura per la fornitura di veicoli elettrici

Norme e clausole rispettate perDispositivo per test di impatto con sfera d'acciaio

Questo dispositivo di prova di impatto con sfera d'acciaio per veicoli elettrici è conforme a UL 2594 clausola 57 figure 18 e 19 e così via.

Parametri tecnici perDispositivo per test di impatto con sfera d'acciaio

Alimentazione: AC220 50Hz

Metodo di controllo: pulsante + telecomando a infrarossi remoto

Sfera in acciaio da impatto: diametro 50 mm, 500 ± 25 g, con anello.Materiale in acciaio per cuscinetti: GCr15, durezza superiore a HRC60.

Fune d'acciaio: Ф1mm, materiale acciaio inossidabile 304, rivestita in gomma, lunghezza 1,3 m, regolabile

L'intervallo di altezza del campione: 0,5 ~ 2,0 m, la lunghezza e la larghezza del campione non sono limitate

Intervallo di altezza del punto di impatto della sfera d'acciaio: 0,5 ~ 2,0 m

Il metodo di sollevamento del braccio trasversale di rilascio dell'attrezzatura: è regolato dal meccanismo di sollevamento motorizzato

Visualizzazione dell'altezza: righello in acciaio inossidabile spesso 2 m, scala minima 1 mm

Metodo di rilascio: rilascio dell'elettromagnete


Panoramica dell'attrezzaturaperDispositivo per test di impatto con sfera d'acciaio


Questa applicazione del dispositivo di prova di impatto della sfera d'acciaio del veicolo elettrico: è adatta per il test di impatto di caduta per la custodia dell'apparecchiatura.

Campione di prova: stazione di ricarica per veicoli elettrici, apparecchi di illuminazione, apparecchi elettronici audio, video e simili, apparecchiature informatiche

Caratteristica:

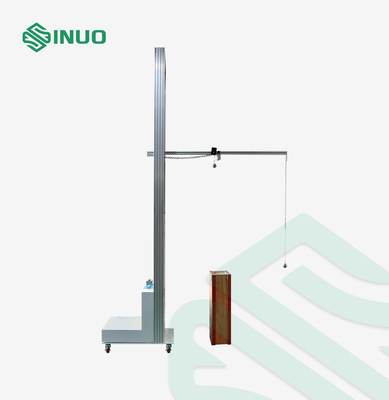

1. Test di impatto con caduta verticale: il sistema controlla l'elettromagnete per rilasciare una sfera d'acciaio solida di Ф50mm, 500±25g, in modo che possa cadere liberamente da un'altezza di 1,3 m sulla superficie superiore della stazione di ricarica e il test dell'energia di impatto di 6.5J viene generato sul campione;

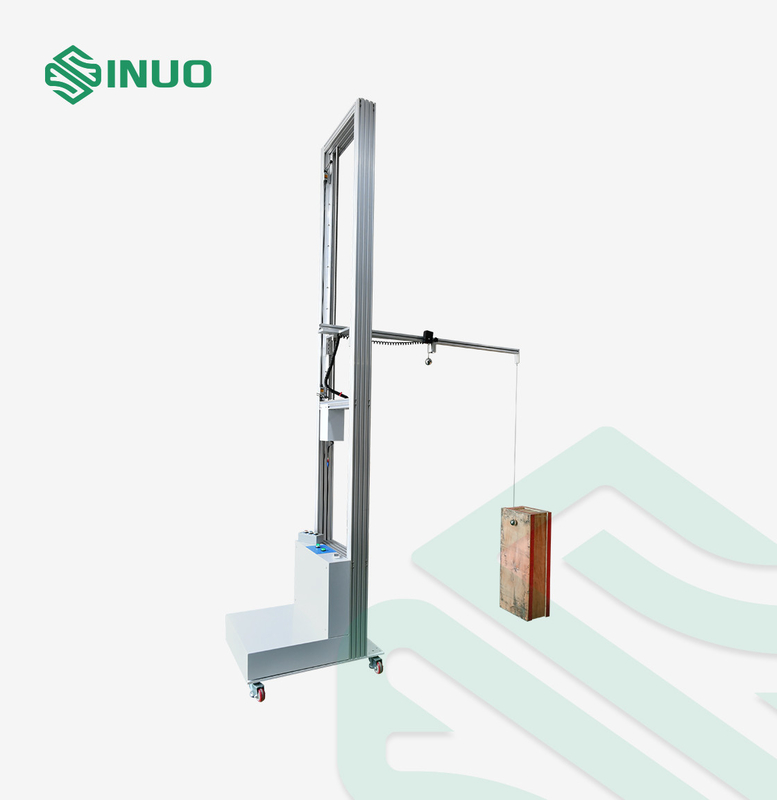

2. Test di impatto dell'oscillazione: il sistema controlla l'elettromagnete per rilasciare la solida sfera d'acciaio di Ф50mm, 500±25g, in modo che oscilli liberamente dalla posizione orizzontale di 0° lungo la fune d'acciaio da 1,3 m per colpire il lato della stazione di ricarica, il sul campione viene generata una prova di energia d'urto di 6,5 J;l'urto può essere effettuato sui lati delle quattro direzioni a 90° del campione.
3. Utilizzando una struttura a carrello, può essere spostata e posizionata attorno al campione e testare diversi lati del campione.
4. Viene adottata la struttura di sollevamento elettrica, l'installazione di sfere d'acciaio consente di risparmiare manodopera e l'impatto sulle superfici superiore e laterale del campione a diverse altezze è soddisfatto.
5. Viene rilasciato dall'elettromagnete, che può essere controllato da un telecomando a infrarossi remoto, con un elevato fattore di sicurezza.
6. Esistono due modalità di impatto: impatto verticale e impatto oscillante, che soddisfano pienamente i requisiti standard
7. L'attrezzatura può eseguire il test in due forme di caduta verticale e impatto oscillante


Fasi operativeperDispositivo per test di impatto con sfera d'acciaio


Preparazione al test
1. Fissare il campione nella posizione normale per garantire che la superficie di supporto sia una superficie di supporto rigida e che il terreno e il muro siano preferiti come superficie di supporto.
2. Collegare il dispositivo all'alimentazione da 220 V e selezionare il metodo di caduta in base al campione: caduta verticale o impatto oscillante.

Prova di impatto verticale
1. Spostare l'apparecchiatura in modo che l'asta che tiene la sfera d'acciaio sia sopra il campione e regolare con precisione la posizione dell'elettromagnete e della sfera d'acciaio verticale per fare in modo che la sfera d'acciaio colpisca la posizione in cui il campione deve essere colpito.Stringere le viti per fissare la posizione dell'elettromagnete e della sfera d'acciaio e fissare il dispositivo di frenatura sulla ruota dell'attrezzatura per evitare che l'attrezzatura si muova.
2. Allungare la fune d'acciaio della sfera d'acciaio a impatto verticale a più di 1,3 m, posizionare la sfera d'acciaio sull'elettromagnete e premere il pulsante di rilascio o 5 del telecomando wireless.La spia del pulsante è accesa e l'elettromagnete è eccitato per attirare la sfera d'acciaio.
3. Premere il pulsante su (telecomando wireless 3) o giù (telecomando wireless 4), in modo che la distanza tra la parte inferiore della sfera d'acciaio e la superficie del campione sia un'altezza di 1,3 m.
4. Premere nuovamente il pulsante di rilascio per far rimbalzare il pulsante o il pulsante 6 del telecomando wireless, l'elettromagnete viene spento e la sfera d'acciaio viene rilasciata e la sfera d'acciaio è in caduta libera per colpire il campione.

Test di impatto oscillante
1. Spostare l'apparecchiatura in modo che la sfera d'acciaio oscillante sia a contatto verticale con la superficie del campione.
2. Posizionare la sfera d'acciaio sull'elettromagnete e premere il pulsante di rilascio o 5 del telecomando wireless.La spia del pulsante è accesa e l'elettromagnete è eccitato per attirare la sfera d'acciaio.

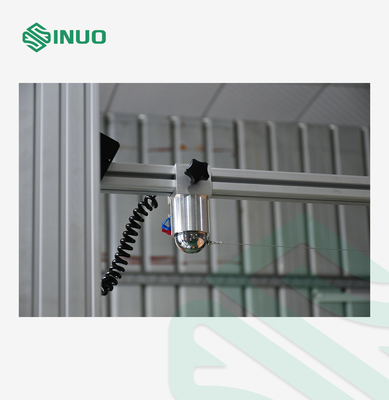

3. Allentare la vite torx sull'elettromagnete, spostarla a sinistra in modo che la fune metallica della sfera d'acciaio sia diritta e bloccare la vite torx sull'elettromagnete, come mostrato nella figura seguente.
4. Premere il pulsante su (telecomando wireless 3) o giù (telecomando wireless 4) per determinare il punto di impatto del campione.
5. Premere nuovamente il pulsante di rilascio o il pulsante 6 del telecomando wireless per rilasciare la sfera d'acciaio.La sfera d'acciaio colpisce il campione con un movimento di caduta libera.Dopo l'impatto, afferrare manualmente la sfera d'acciaio per evitare un impatto secondario.

Controlla il campione
Dopo il test, controllare la posizione di impatto del campione e giudicare se il campione è qualificato secondo i requisiti standard.
