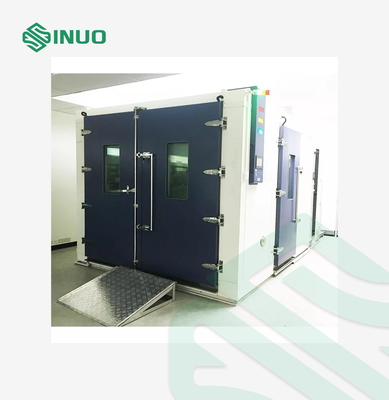

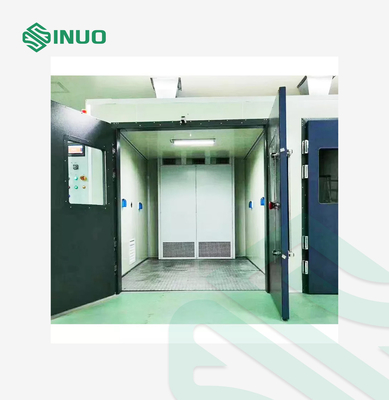

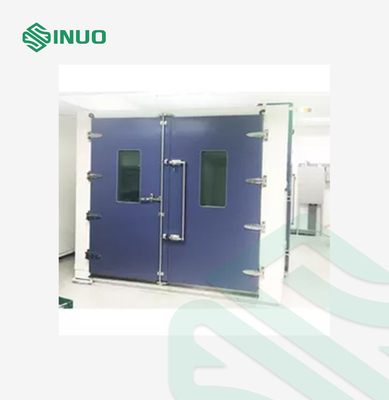

Camminata di 19m³ nella camera di prova ambientale Tester ambientale di umidità di alta temperatura minima

A) Test e stoccaggio di campioni di sostanze infiammabili, esplosive e volatili

B) Test di campioni di sostanze corrosive, test e conservazione di campioni biologici

C) Test e conservazione di campioni di sorgenti di forti emissioni elettromagnetiche

Circa W3100 mm * H3700 mm * D2400 mm (escluse le dimensioni dell'unità)

Promemoria:Fare riferimento al progetto definitivo e confermare le tre viste per le dimensioni esterne

Intervallo standard: 20%-95% RH

Intervallo di bassa umidità: 5% RH~95% RH (con aria secca)

GB-2423.1-2008 (IEC68-2-1) Prova A: metodo di prova a bassa temperatura.

GB-2423.2-2008 (IEC68-2-2) Prova B: metodo di prova ad alta temperatura.

GB2423.3-2008 (IEC68-2-3) Prova Ca: metodo di prova a calore umido costante.

GB2423.4-2008 (IEC68-2-30) Prova Db: metodo di prova a caldo umido alternato.

GB 11158 "Condizioni tecniche della camera di prova ad alta temperatura"

GB10586-1 "Condizioni tecniche di umidità e camera di prova termica"

PS: Umidità standard 20%~95%HR

Quantità: 2

Luogo: Sulla porta della sala prove (o nel luogo designato dal cliente)

Forma: vetro rinforzato sottovuoto a 3 strati con elemento riscaldante antiappannamento incorporato

Un foro con un diametro di φ100mm sulla parete sinistra della camera e dotato contemporaneamente di un tappo isolante in gomma e di una copertura in gomma.

Il pavimento adotta un design antiscivolo in acciaio inossidabile da 4,0 mm per evitare lesioni al personale durante le operazioni interne.

Il pavimento è progettato con un serbatoio di drenaggio e la camera di prova non ha acqua all'interno dopo la fine dell'alta temperatura e dell'umidità

La coppa del piede della scatola elettrica adotta un cuscinetto in gel di silice per assorbire gli urti e proteggere il compressore e la saldatura del tubo di rame

Metodo convenzionale a umidità costante:Quando la temperatura effettiva raggiunge la temperatura impostata, la capacità di raffreddamento del compressore rimane invariata e il metodo di riscaldamento viene utilizzato per compensare la capacità di raffreddamento del compressore per ottenere l'equilibrio della temperatura nel box.

Metodo di bilanciamento del freddo:Quando la temperatura effettiva raggiunge il valore impostato, l'uscita dell'elettrovalvola del freddo viene controllata dal controller PID e la temperatura nel box viene bilanciata attraverso l'uscita del raffreddamento controllata.Rispetto al metodo convenzionale a umidità costante, la potenza termica viene ridotta per rendere l'intera unità Rispetto al metodo convenzionale, l'apparecchiatura può ottenere un risparmio energetico del 40%

Con sensore di misurazione dell'umidità e controller

Sensore di resistenza al platino PT100

Compressore semiermetico Bitzer tedesco importato originale.

Protezione ambientale senza fluoro HFC404A (Honeywell) e refrigerante DuPont R23

Tipo a fascio tubiero ad alta efficienza (raffreddamento ad acqua)

Dotato di torre dell'acqua di raffreddamento (marca nota) e tubazione

Evaporatore ad alette multisezione ad alta efficienza con membrana idrofila (aletta ispessita)

Emerson A.W

Valvola di espansione termica Danfoss

Giappone Saginomiya e Danfoss

Tutti prodotti di alta qualità del primo marchio internazionale (nella foto a destra: filtro disidratatore)

Congelamento e deumidificazione mediante il sistema di refrigerazione (l'aria nella scatola passa attraverso l'evaporatore al di sotto della temperatura del punto di rugiada e l'acqua precipita).

* Scegli le alette dell'evaporatore con trattamento a membrana idrofila, migliori prestazioni di deumidificazione, poiché la tensione dell'acqua delle alette in alluminio della membrana idrofila è piccola, le gocce d'acqua dalla condensazione dell'aria sono facili da scivolare via e non è facile produrre ponti d'acqua ostruttivi nel fessura delle pinne.Migliorando così notevolmente l'efficienza di deumidificazione!

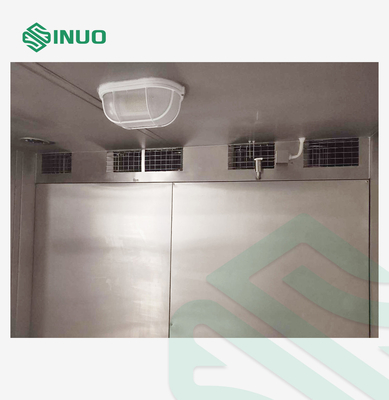

Tubo di riscaldamento elettrico in lega di nichel-cromo alettato in acciaio inossidabile, design di adesione anti-MC del tubo di riscaldamento, connessione del riscaldatore, filo resistente al calore, il riscaldatore è posizionato nel condotto dell'aria di circolazione sulla parte superiore della scatola e resistente al fuoco e attorno ad esso vengono aggiunti materiali termoisolanti

A) Per l'umidificazione viene utilizzato il cilindro di umidificazione (metodo della caldaia), che è più veloce della tradizionale umidificazione superficiale (tipo a vasca d'acqua) e ha una maggiore precisione di controllo.

Nella scatola

Non produrrà inquinamento da impurità come incrostazioni, ha buone prestazioni a bassa umidità ed è facile da pulire.

B) Il tubo di umidificazione adotta tutto l'involucro senza saldatura in acciaio inossidabile, la resistenza di isolamento è superiore a 50 MΩ e dispone di un controller per la prevenzione delle ustioni a secco

C) Il cilindro di umidificazione è realizzato in acciaio inossidabile e dispone di una finestra per l'osservazione del livello dell'acqua.

D) Bassa temperatura con aria secca

Controllo senza contatto il segnale di uscita del controller raggiunge un'elevata precisione tramite il relè a stato solido SSR

Controllo dell'interruttore senza contatto

I componenti principali del circuito di controllo sono tutti marchi di alta qualità

1. Testare la protezione da sovratemperatura del prodotto (indipendente)

2. Senza interruttore di protezione fusibile

3. Interruttore di protezione da sovratemperatura del riscaldatore

4. Il compressore è sovraccarico e surriscaldato

5. Protezione alta e bassa pressione del compressore

6. Dispositivo di protezione da sovracorrente del sistema

7. Il controller esegue l'autodiagnosi del guasto e lo visualizza

8. La pressione dell'acqua di raffreddamento è troppo bassa

9. Protezione da perdite, protezione da cortocircuito, protezione da perdita di fase / fase errata, protezione da sovraccarico della ventola, protezione da sovratemperatura indipendente, protezione da mancanza d'acqua, protezione da interruzione dell'acqua, indicazione di funzionamento, allarme acustico e luminoso, spegnimento automatico dopo l'allarme, ecc.

1. Temperatura ambiente: -5℃~+28℃;

2. Umidità relativa: ≤85% RH;

3. Pressione atmosferica: 80kPa~106kPa

4. Nessuna forte vibrazione intorno

5. Alimentazione dell'apparecchiatura: (si noti che l'alimentatore di prova non è incluso)

5.1 Collegare all'alimentazione 380 V CA (±10%), filo trifase + filo di messa a terra di protezione, resistenza di messa a terra ≤ 4Ω;

5.2 Potenza totale: circa 100KW

5.3 Corrente di lavoro massima: circa 152A
