Apparecchiatura di collaudo dell'ingresso dell'acqua

Camera di prova a immersione continua IPX8 per parti di veicoli elettrici

Camera di prova a immersione continua IPX8 per parti di veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SN4411-30M-Ф600
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

CEI 60529

Codice IP:

IPX8

Diametro camera:

600 mm

Altezza camera:

1200 mm

Capacità portante del cesto sospeso:

10kg

Spessore della camera in acciaio inossidabile:

3 mm

Suggerisci gamma di profondità dell'acqua di prova:

0-30M

Intervallo di regolazione della pressione:

0-3kg/cm²

Imballaggi particolari:

Cassa in compensato

Capacità di alimentazione:

5 insiemi/mese

Evidenziare:

Camera di prova a immersione continua

camera di prova a immersione continua IPX8

Descrizione del prodotto

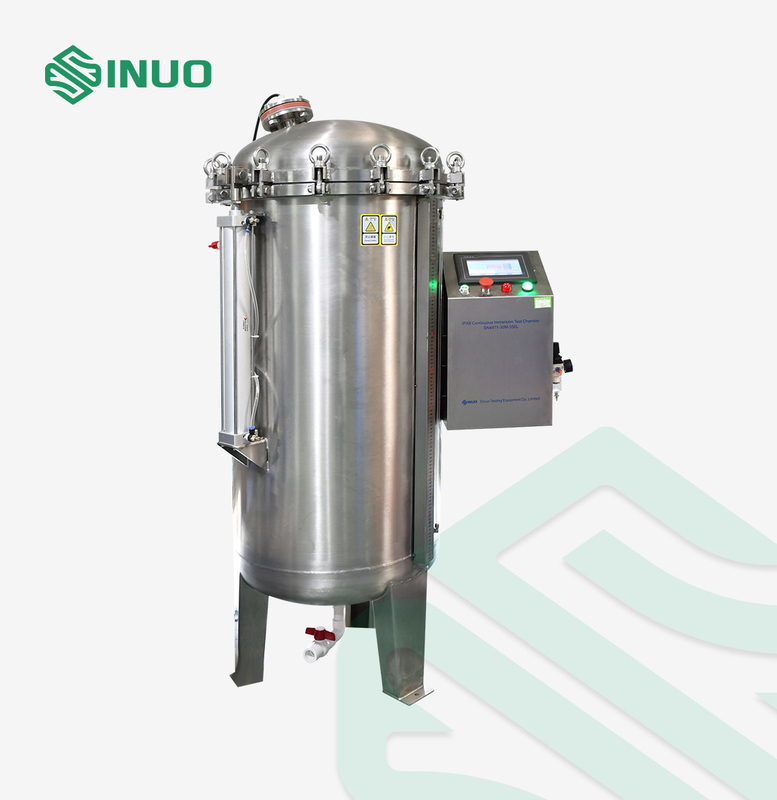

Parti di veicoli elettrici Camera di prova a immersione continua IPX8

Norme e clausole rispettate perCamera di prova a immersione continua IPX8

IEC 60529 -2013 “Gradi di protezione forniti dall'involucro (codice IP)”

Parametri tecniciperCamera di prova a immersione continua IPX8

Diametro interno della camera	F600mm
Altezza camera	1200 mm
Dimensioni esterne della camera	Circa.Diametro esterno 750 mm * altezza 1950 mm
Capacità portante del cesto sospeso	10kg
Spessore camera in acciaio inox	3 mm
Controllo del tempo	1～99H59M59S
Controllo della pressione e modalità di visualizzazione	Display touch screen, la pressione può essere impostata e visualizzata sul touch screen
Suggerisci l'intervallo di profondità dell'acqua di prova	0-30M
Intervallo di regolazione della pressione di prova	Pressione atmosferica-3kg/cm²
Pressione di scarico della valvola di sicurezza	3,5 kg/cm²
Massima pressione finale	4 kg/cm²
Campo di regolazione del manometro	Pressione atmosferica～500Kap
Protezione dalla pressione	Protezione della valvola limitatrice di pressione
Metodo di rilascio dell'aria	Al termine del test, l'aria viene automaticamente sgonfiata

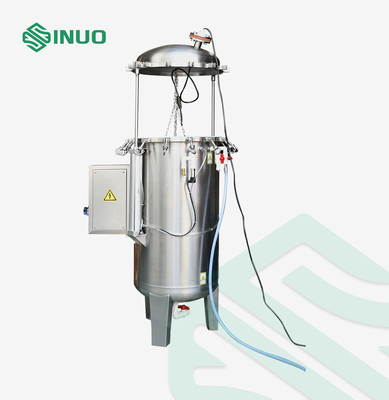

Metodo di apertura	Il cilindro si alza e chiude automaticamente il coperchio

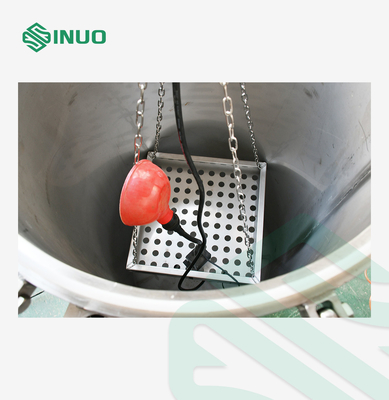

Metodo di fissaggio del campione	Il fondo della camera è dotato di un vassoio per campioni e il bordo superiore della camera è dotato di un gancio per campioni

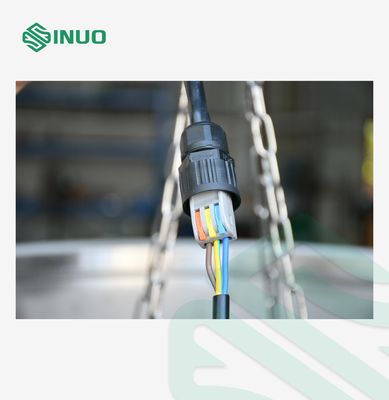

Terminali di alimentazione per campione	Con i terminali o il collegamento dell'alimentatore per il campione, ha una capacità portante di 15A.Nota: il dispositivo di alimentazione esterno deve essere preparato dal cliente. I terminali stanno mostrando come segue:
Sistema pressurizzato	Fonte d'aria esterna (l'acquirente dovrebbe fornire più di 5 kg di fonte d'aria)
Visualizzazione del livello dell'acqua	Scala e tubo di livello dell'acqua
Dispositivo di sollevamento	Cesto sospeso portatile in acciaio inossidabile
Sistema di controllo	Controllo touch screen
Materiale da camera	acciaio inossidabile 304
Caratteristiche	La camera di prova a immersione continua IPX8 è dotata di un dispositivo antisommossa di protezione della pressione e di un dispositivo di scarico della pressione di drenaggio
Sistema di protezione di sicurezza	Sovraccarico di potenza, protezione da cortocircuito, avviso sonoro di allarme
Condizioni d'uso
Diametri dei tubi di ingresso e di scarico	Dopo che l'utente ha pianificato il posizionamento dell'apparecchiatura, installare in anticipo l'interruttore dell'aria accanto ad essa e installare il tubo di ingresso dell'acqua e il tubo di scarico sotto l'interruttore dell'aria.Tubo di ingresso dell'acqua (tubi da 4", devono essere presenti valvole), tubi di scarico (tubi da 4", devono essere installati a terra)
Requisiti di alimentazione	AC220-240V, 50Hz±10%;Potenza: 2KW; Realizzare separatamente un interruttore pneumatico da 32 A, l'interruttore pneumatico deve disporre di terminali di cablaggio e il cavo di alimentazione deve essere ≥2,5 metri quadrati.
Condizioni ambientali	Temperatura: 15℃～35℃; Temperatura relativa: 25% RH~75% RH; Pressione atmosferica: 86kPa～106kPa
La profondità dell'acqua a cui corrisponde il valore del manometro	0.1MPa=1Kg/cm²=10M； 0.2MPa=2Kg/cm²=20M； 0.3MPa=3Kg/cm²=30M； 0,4MPa=4Kg/cm²=40M；
Tubo livello acqua	L'indicatore del livello dell'acqua sull'apparecchiatura serve per vedere l'altezza del tubo del livello dell'acqua, che è comodo per conoscere il livello dell'acqua nella camera.

Caratteristiche dell'attrezzatura perCamera di prova a immersione continua IPX8

1. Il recipiente a pressione è realizzato in acciaio inossidabile 304, con saldatura sub-arco generale ad alta precisione e buona resistenza alla pressione.

2. L'esterno del serbatoio è collegato con un tubo trasparente e fissato con un righello in acciaio inossidabile, in modo da poter osservare chiaramente il livello interno dell'acqua.

3. Anello di tenuta in silicone speciale, buona elasticità, non facile da danneggiare.

4. Il coperchio del serbatoio sopra il corpo del serbatoio è dotato di un connettore di alimentazione per il campione.

5. Il serbatoio è dotato di valvola di sicurezza, che rilascia automaticamente la pressione quando supera la pressione nominale per evitare operazioni improprie da parte dell'operatore e la pressione impostata è troppo alta.

6. I componenti di controllo elettrico e i componenti pneumatici sono marchiati, per garantire la stabilità e la durata dell'apparecchiatura.

7. Il tempo di prova può essere impostato su: 99H59M59S.Quando viene raggiunto il tempo di prova, la pressione può essere interrotta automaticamente e l'aria nel serbatoio può essere scaricata automaticamente.L'operatore può aprire il coperchio del serbatoio per estrarre il campione di prova.

8. Visualizzazione della pressione: la pressione può essere preimpostata e visualizzata sul touch screen e la pressione interna può essere stabilizzata automaticamente.Precisione della visualizzazione della pressione: 0,01 KG/CM².

9. L'ingresso dell'acqua è installato nella parte superiore del corpo del serbatoio e l'uscita dell'acqua è installata nella parte inferiore del serbatoio.

10. Terminale di alimentazione del campione incorporato

domande e risposteperCamera di prova a immersione continua IPX8

D: A cosa serve la camera di prova?

UN:Questa camera di prova in immersione continua IPX8 IEC 60529-2013 "Gradi di protezione forniti dall'involucro (codice IP)".Viene utilizzato per verificare le parti di veicoli elettrici, le prestazioni protettive dell'involucro per prodotti elettronici ed elettrici, automobili, parti di motociclette, elettrodomestici, guarnizioni e lampade in immersione continua in acqua con grado IPX8.

D: Qual è il principio della camera di prova?

A: Controllando la profondità del campione nell'acqua per ottenere una pressione equivalente standard e simulando la pressione della profondità dell'acqua applicando una certa pressione della pressione dell'aria, per produrre la pressione dell'acqua su tutta la superficie dell'involucro del campione.La simulazione della gamma di profondità dell'acqua di IPX8 è più dura di IPX7.
