Apparecchiatura di collaudo della batteria di EV

attrezzatura di prova della tavola vibrante del pacchetto della batteria del veicolo elettrico 1000Hz

attrezzatura di prova della tavola vibrante del pacchetto della batteria del veicolo elettrico 1000Hz

Marchio:	Sinuo
Numero di modello:	SN553
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensione della tavola vibrante:

2000mm×2000mm

Limite di frequenza:

1000Hz

Modulo di potere:

Dispositivi di potere tedeschi di Infineon IGBT

Amplificatore di tensione:

Vero amplificatore ad alta tensione

Distorsione armonica dell'amplificatore:

≤1%

Efficienza energetica:

≥92%

Squilibrio dividente corrente di parallelo:

≤3%

Peso dell'amplificatore (senza imballare):

1200KG

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

1 set/mese

Evidenziare:

Attrezzatura di prova della tavola vibrante del pacchetto della batteria

attrezzatura di prova della tavola vibrante di 1000Hz 1000Hz

Descrizione del prodotto

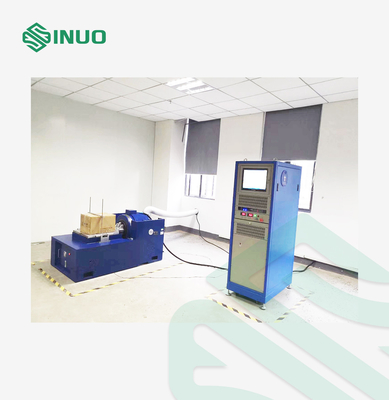

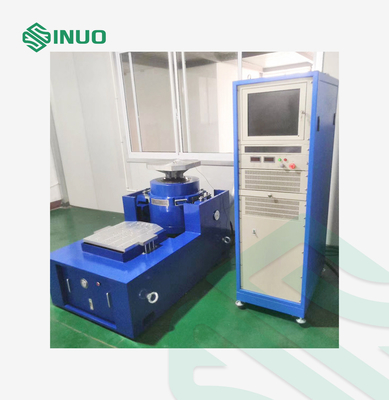

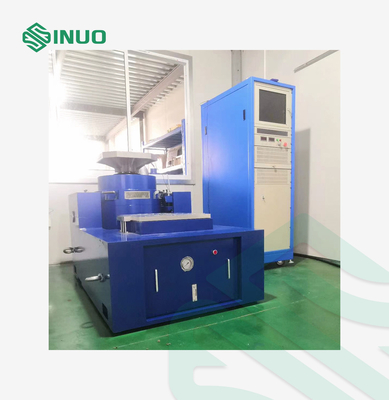

Attrezzatura di prova della tavola vibrante del pacchetto della batteria del veicolo elettrico

Panoramica dell'attrezzatura

Il sistema usa le componenti affidabili ed alto-standard e l'amplificatore di potenza è fornito di uno strato anti-elettromagnetico della protezione di radiazione richiesto da CE. Conduzione sul piano nazionale.

Parametri tecnici

No.	Nome	Modello	Unità	Qty
1	Tabella della prova di vibrazione
1,1	Corpo della tavola vibrante	H1248A	Metta	01
1,2	Amplificatore di potenza di commutazione di Digital	IPA180L	Metta	01
1,3	Unità intelligente di raffreddamento ad acqua	CU-1	Metta	01
1,4	Dispositivo centrale di posizione originale servo	OPCS	Metta	01
1,5	Dispositivo di giro automatico verticale ed orizzontale	DH-2	Metta	01

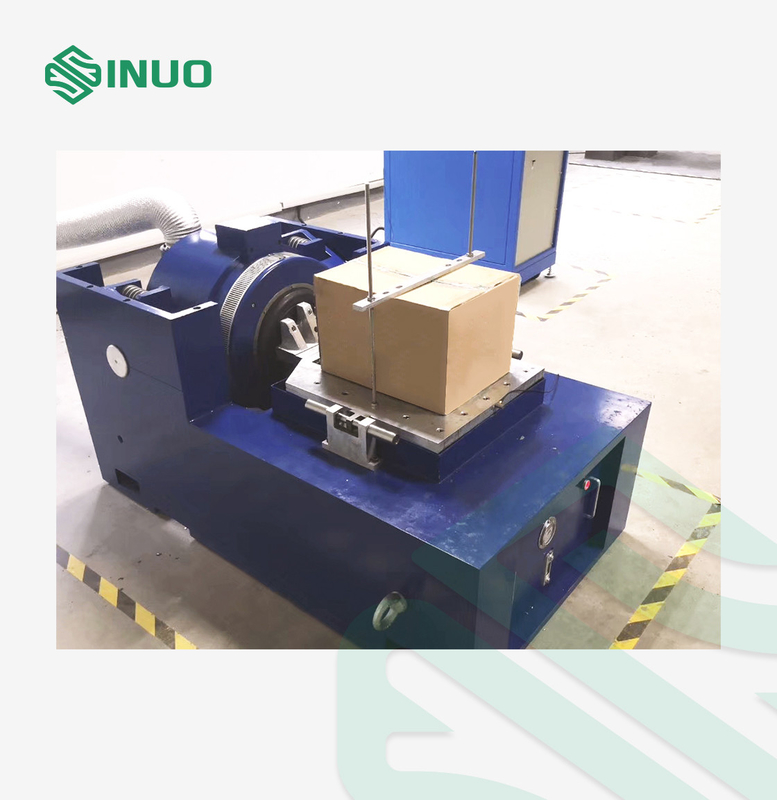

1,6	Scorrevole orizzontale	BT2000M	Metta	01
1,7	Tavola di estensione verticale (con supporto ausiliario)	HE2000SQ/A	Metta	01
2	Sistema di controllo di vibrazione
2,1	Regolatore digitale importato di vibrazione	RL-C21 Hardware: un input di 8 canali, 1 uscita del canale Funzioni del software: seno, ricerca ed abitazione di risonanza e casuale, scossa tipica, seno e casuale, casuale e casuale.	Metta	01
2,2	Sensore importato di accelerazione (cavo compreso del sensore)	DJB	Metta	08
2,3	Computer di controllo	Computer di marca, un insieme del monitor LCD, tastiera, topo, una stampante a colori.	Metta	01
3	Accessori
3,1	Pezzi di ricambio, parti d'uso ed utensili speciali	Si veda la lista dei pezzi di ricambio, delle parti d'uso e degli utensili speciali per i dettagli	Metta	01
3,2	Accessori casuali e dati tecnici	Manuale di istruzioni dell'attrezzatura, rappresentazione schematica elettrica e pneumatica, istruzioni di manutenzione e di funzionamento, ecc.	Metta	01
4	Altri
4,1	Installazione, incaricare ed accettazione	Manutenzione e supporto tecnico durante il periodo di garanzia di qualità	/	/
4,2	Imballaggio, trasporto ed assicurazione	/	/	/
4,3	Servizio tecnico ed addestramento	Addestramento nella vibrazione, nello sforzo e nella prova ambientale. Supporto esperto in qualunque momento durante l'uso.	/	/

Caratteristiche e vantaggi

No.	Indicizzi	Vantaggi e caratteristiche
1	Guida dinamica	Il sistema della bobina mobile della sospensione è composto di molle e di rulli a forma di U. È l'ultima progettazione di LDS nel Regno Unito. Ha un alto momento parziale del carico ed allo stesso tempo, il rapporto laterale di vibrazione della bobina mobile è piccolo e la distorsione di forma d'onda è piccola. Soddisfa le richieste livellate internazionali. (Figura 1)
2	Componenti chiavi	I dispositivi di potere, le bobine mobili ed i cavi tutti di eccitazione sono importati. (Figura 7)
3	Modulo di potere	Adotta i dispositivi di potere tedeschi di Infineon IGBT ed il massimo potenza di uscita di singolo contenitore di modulo di potere è 60KVA, con la struttura semplice, la protezione completa e l'alta affidabilità
4	Amplificatore ad alta tensione vero	La tensione di singolo modulo di potere è 320V e la forma di uscita di ad alta tensione e di a corrente debole riduce la perdita di potere nel processo di trasmissione e realizza l'efficace e corrispondenza di impedenza ragionevole.
5	Modulo di logica per gli amplificatori di potenza	Il modulo di logica adotta il controllo dello SpA, funzione dell'esposizione del touch screen (il touch screen adotta i prodotti francesi di Schneider); può visualizzare dettagliatamente i vari dati del sistema (scarto quadratico medio reale dell'uscita dell'amplificatore di potenza, del pannello dati supplementare), dello stato e del giudizio di funzionamento dell'errore. (Figura 2)
6	Certificazione del CE dell'amplificatore di potenza	Le serie tutte dell'amplificatore di potenza hanno certificazione del CE. L'amplificatore di potenza ad alta potenza è il solo prodotto in Cina che rispetta le norme pertinenti della compatibilità elettromagnetica di CE/EMC, conducente in Cina. L'amplificatore di potenza ha passato la seconda dimostrazione della direttiva di bassa tensione di TUV Renania (certificato allegato) CE/LVD (sicurezza); Direttiva di compatibilità elettromagnetica di CE/EMC La compatibilità elettromagnetica è divisa in due parti: L'eliminazione di interferenza della conduzione di griglia adotta un'alimentazione elettrica e un filtro di secondo ordine speciali. (Figura 6) L'interferenza di radiazione adotta una progettazione completamente schermata del gabinetto. Ha uno strato anti-elettromagnetico della protezione di radiazione per proteggere il corpo umano da danno da radiazione, conducente in Cina. (Immagini fisiche delle misure di trattamento che rispettano le norme pertinenti, figura 3) La compatibilità elettromagnetica di contabilità elettromagnetica è una specificazione obbligatoria Europa ed in Stati Uniti. Inoltre è stata pagata sempre più l'attenzione in Cina. Gli amplificatori di potenza prodotti dalle controparti domestiche superano seriamente la norma di contabilità elettromagnetica e gli amplificatori di potenza ad alta potenza colpiscono seriamente l'uso di altri strumenti in laboratorio con l'emissione e la radiazione della conduzione durante il funzionamento.
7	strato Anti-elettromagnetico di protezione di radiazione	L'amplificatore di potenza è fornito di uno strato anti-elettromagnetico della protezione di radiazione richiesto da CE per proteggere il corpo umano da danno da radiazione. (Figura 3)
8	Raffreddamento dell'amplificatore di potenza	Il raffreddamento dell'amplificatore di potenza assorbe l'esperienza in LDS britannico, nell'americano UD ed in altre società. Adotta la presa d'aria inferiore e l'impianto di scarico superiore per assicurare l'alta dissipazione di calore e per assicurare la buona dissipazione di calore nella scatola quando l'amplificatore di potenza sta correndo a lungo. (Figura 4)
9	La funzione della protezione dell'amplificatore di potenza è completa	L'intero amplificatore di potenza ha: sovratensione di griglia, undervoltage di griglia, perdita di fase di griglia, errore logico, protezione del modulo di potere, temperatura del modulo di potere, sovracorrente dell'uscita, sovratensione dell'uscita, trasmettitore, spostamento della piattaforma, temperatura della piattaforma, collegamento esterno, funzioni protettive ecc. Quando tutto l'errore accade, l'uscita sarà chiusa ed il suono e la luce allarmeranno allo stesso tempo. Oltre alla protezione di cui sopra, il vero chip del campionamento dell'efficace valore è presentato per fare il servire sinusoidale ed il passaggio casuale il vero controllo dell'efficace valore (scarto quadratico medio), che ha le caratteristiche della sicurezza e dell'affidabilità. La tecnologia è matura e non c'è tale tecnologia nell'industria domestica, conducente in Cina.
10	Telecomando	Adotti RS485 l'interfaccia di comunicazione, telecomando facoltativo fino a 1000 metri, con la stessa funzione della protezione dell'amplificatore di potenza come l'unità del controllo logico dell'amplificatore di potenza.
11	Servo centrale di posizione originale (OPCS)	La bobina mobile della tavola vibrante elettrica può essere concentrata automaticamente, pricipalmente tramite il sensore senza contatto per controllare la posizione centrale della bobina mobile della tavola vibrante elettrica ed automaticamente regolando il volume di aria della molla pneumatica sostenente della bobina mobile della tavola vibrante elettrica per mantenere il centro del piano d'appoggio della tavola vibrante elettrica, di modo che il sistema può concentrarsi automaticamente la bobina mobile nello stato statico e dinamico. La tavola è fornita di una funzione della protezione del commutatore di emergenza per proteggere e tagliare l'uscita dell'amplificatore di potenza, conducente in Cina. (Figura 4)
12	Gamma dinamica del sondaggio	La gamma dinamica del sondaggio fino a 42dB assicura la forte abilità anti-interferenza e la forma d'onda inalterata quando verifica i piccoli segnali a bassa frequenza del segnale. (Il livello internazionale è 50dB ed il livello domestico è generalmente 39-40dB) (figura 8)
