Marchio: | Sinuo |
Numero di modello: | SN5515-3M |
MOQ: | 1 |
prezzo: | Customized |
Condizioni di pagamento: | T/T |
Capacità di approvvigionamento: | 1 set/mese |
UL 2580 EV Sistema di prova di rotazione del pacchetto di batterie a grande potenza

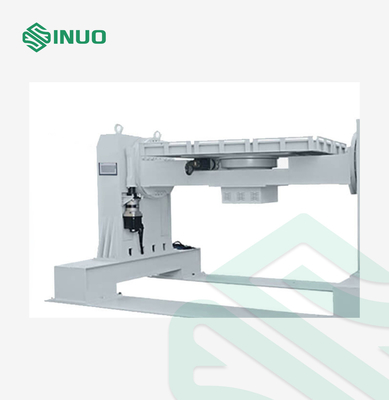

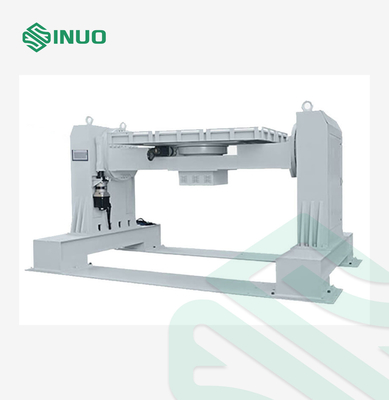

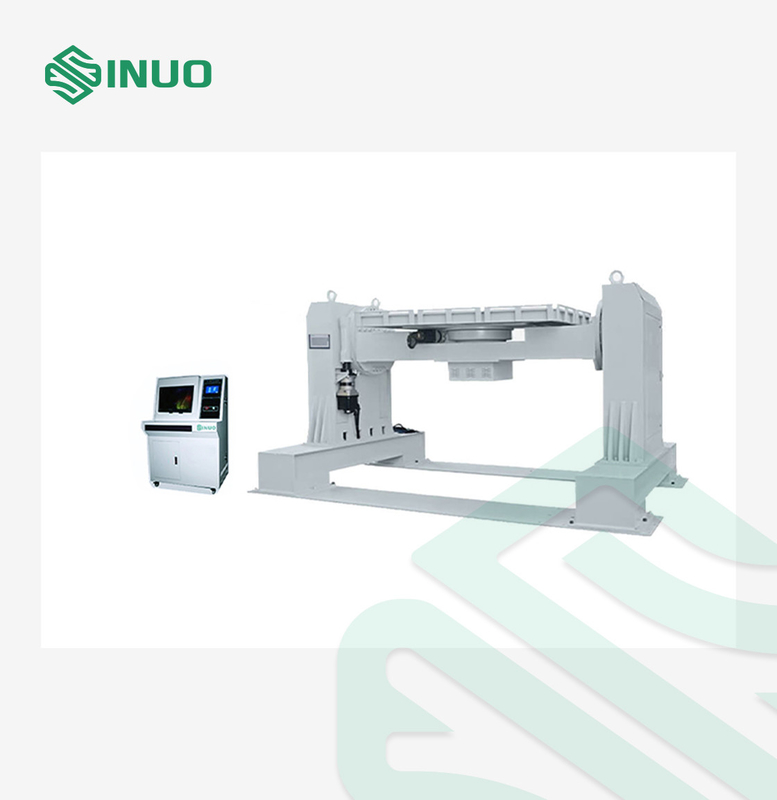

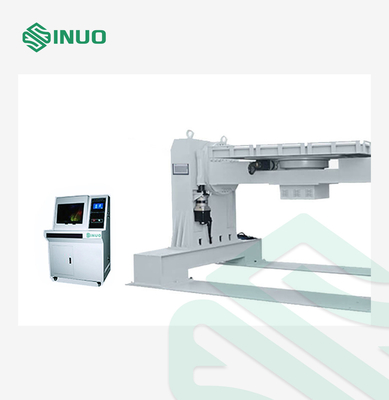

Visualizzazione delle attrezzature
Questa macchina di prova è conforme alla norma UL2580:2020, punto 34, GB/T 31467.3, ISO 12405-3 ecc.
Parametri tecnici
Controllo e funzionamento | Sistema di controllo intelligente PLC, doppio sistema di funzionamento dello schermo touch e del computer remoto |
Azionamento | Servomotore |
Dimensione della piattaforma |
3500mm lunghezza*2500mm larghezza*30mm spessore, materiale: alluminio. può contenere campioni fino a 3200mm*2400mm, e l'altezza è inferiore a 1000mm, può essere compatibile con campioni di piccole e grandi dimensioni |
Vibrazione sinusoidaledirezione |
Come illustrato nella figura seguente, la direzione sinistra ruota intorno all'asse X e la direzione destra ruota intorno all'asse Z. Vibrazione sinusoidale dell'asse Yprova: prima ruotare il campione di 90° attorno all'asse Z e poi ruotare attorno all'asse X. |
Velocità di rotazione |
1°/s ~ 12°/s, può essere preimpostato sullo schermo touch e sul computer direttamente
|
Angolo di rotazione | 0~360°, può essere preimpostato sullo schermo touch e sul computer direttamente |
Incremento dell'angolo di rotazione | 90°, può essere preimpostato sullo schermo touch e sul computer direttamente |
Precisione di rotazione dell'angolo | ¥0,5° |
Serratura del campione | Clampare meccanica |
Processo di prova | Programma di controllo automatico |
Protezione della sicurezza |
1. allarme di errore e causa, funzione di elaborazione immediata 2- Display di errore e funzione di autodiagnosi 3Alarme di sovraccarico del motore. 4. allarme per perdite elettriche 5Alarme antincendio. 6Protezione contro spegnimento, memoria automatica 7- Integra il relè di sicurezza. 8. integrare la griglia di sicurezza |
Monitor | 2 serie di telecamere ad alta definizione dedicate monitorano le immagini in tempo reale e registrano e salvano |
Configurazione principale |
1Computer: macchina industriale tutto in uno, con funzione WIFI, 1 set 2. touch screen: WEINVIEW, 1 set 3PLC: Mitsubishi, 1 set 4Motore: Huichuan, 2 serie 5- Riducibile: Jiacheng. 6Parte meccanica: Sinuo 7Software: Sinuo 8- Sala di prova dedicata, fornita dai clienti 9Il meccanismo di carico della batteria, come la gru a sbalzo o la gru, deve essere fornito dal cliente. |
Caratteristiche e vantaggi
Norme applicate:
UL2580 Batterie per veicoli elettrici Articolo 18:
1. ruotare la batteria a 360° attorno all'asse X con una velocità di rotazione di 90°/5s, quindi fermarsi e osservare per un certo periodo di tempo.
2. ruotare la batteria a 360° attorno all'asse Y con una velocità di rotazione di 90°/5s, quindi fermarsi e osservare per un certo periodo di tempo.
3. ruotare la batteria a 360° attorno all'asse Z con una velocità di rotazione di 90°/5s, quindi fermarsi e osservare per un certo periodo di tempo.
4. Accettazione standard: la batteria o il sistema non ha perdite di elettroliti, nessuna rottura nel caso, nessun incendio o esplosione.
Gb/T31467.3-2015 Accumulatori e sistemi di batteria di trazione agli ioni di litio per veicoli elettrici Parte 3: Requisiti di sicurezza e metodi di prova Clausola 7.4:
1. ruotare la batteria a 360° attorno all'asse X con una velocità di rotazione di 6°/s; poi ruotarla a 90°, 180°, 270°, 360° e rimanere in posizione per un'ora dopo ogni movimento; quindi fermarsi e osservare per 2 ore.
2. ruotare il pacchetto di batterie di 360° attorno all'asse Y con una velocità di rotazione di 6°/s; in secondo luogo ruotarlo di 90°, 180°, 270°, 360° e rimanere per un'ora dopo ogni movimento.
3Accettare lo standard: la batteria o il sistema non ha perdite di elettroliti, nessuna rottura nel caso, nessun incendio o esplosione.il valore della resistenza di isolamento non inferiore a 100 Omega /V.
ISO 12405-3:2014 Veicoli stradali a propulsione elettrica Specifica di prova per batterie e sistemi a trazione agli ioni di litio Parte 3: Requisiti di prestazione di sicurezza NEQ. ecc.
Esemplare e limitazioni:
Batterie e sistemi di trazione agli ioni di litio per veicoli elettrici
Applicazione:
Il dispositivo di prova di rotazione della batteria deve simulare la batteria o il sistema installati sul veicolo elettrico.per osservare le diverse condizioni che possono verificarsi durante il processo di guida della batteria o del sistema. presentare l'uso effettivo delle batterie o dei sistemi in laboratorio, individuare e risolvere problemi, ottimizzare la progettazione del prodotto e migliorare la qualità del prodotto.Il dispositivo di prova per la rotazione della batteria è uno strumento di prova speciale per la prova di sicurezza della batteria di alimentazione o del sistema.È la scelta migliore per i produttori di batterie al litio, per i produttori di veicoli elettrici e per le unità di ricerca scientifica e di prova.
Principio di prova:
Utilizzando schermo touch e controllo intelligente PLC per il funzionamento a distanza, computer per il funzionamento a distanza e il controllo del meccanismo di rotazione per ottenere una rotazione di 360° intorno all'asse X/Y/Z rispettivamente.Velocità di prova, angolo di prova, tempo di intervallo e tempo di prova totale possono essere impostati sul computer e sul touch screen.
Struttura e caratteristiche delle apparecchiature:
1. Adottare doppia struttura di supporto di colonna rinforzata, l'azione di rotazione è stabile e affidabile
2La piattaforma di alluminio perforato di grandi dimensioni può contenere campioni da 3200 mm*2400 mm e il carico massimo è di 1500 kg.
3Direzione di rotazione: X/Y/Z tre assi
4. doppio sistema di controllo dello schermo tattile e del computer. Lo schermo tattile può essere utilizzato per regolare la macchina di prova e il computer esterno può essere azionato durante il test.
Ambiente di utilizzo:
Fornitura di corrente: AC380V±10%/50Hz 15KW, temperatura ambiente: 5°C+35°C
Umidità relativa: 85%RH Non deve esserci polvere ad alta concentrazione, gas corrosivi e atmosfera infiammabile ed esplosiva.
