Dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico di IEC 61851-1 dell'en

Dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico di IEC 61851-1 dell'en

Marchio:	Sinuo
Numero di modello:	SNQC1008A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

porcellana

Certificazione:

Calibration Certificate (Cost Additional)

Standard rispettato:

IEC 61851-1 dell'en ed ecc

Metodo di operazione:

Sollevamento elettrico, rilascio dell'elettromagnete

Energia di impatto:

20J (2,5,10,50J può essere personalizzato)

Massachussets equivalente:

5Kg±1%

Tubo di oscillazione:

una lunghezza di 1000 millimetri

Altezza di goccia:

0-500mm, esposizione della scala

piatto inferiore:

Pavimento d'acciaio portante ispessito

Caratteristiche opzionali:

funzione Anti-secondaria di impatto

Imballaggi particolari:

Contenitore di compensato

Capacità di alimentazione:

10 insiemi/mese

Evidenziare:

Dispositivo di carico della prova di urto del pendolo dell'interfaccia

Dispositivo della prova di urto del pendolo del veicolo elettrico

Descrizione del prodotto

Dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico di IEC 61851-1 dell'en

Norme & clausole aderite per il dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico

Questo dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico ha aderito all'IEC 61851-1-2019, l'IEC 61851-1-2017,12.11, IEC60068-2-75 dell'en: 1997 e IEC62262: 2002.

Parametri tecnici per il dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico

Metodo di operazione	Sollevamento elettrico, rilascio dell'elettromagnete
Energia di impatto	20J (l'energia 2,5,10,50J può essere personalizzata)
Elemento Massachussets equivalente di impatto	5Kg±1%
Tubo di oscillazione	Un tubo d'acciaio con una lunghezza di 1000 millimetri, di un diametro esterno di 15,9 millimetri e di uno spessore della parete di 1,5 millimetri
Posizione di altezza di impatto del campione	Regolabile elettrico su e giù, colpo 200-1200mm, altezza può essere personalizzato

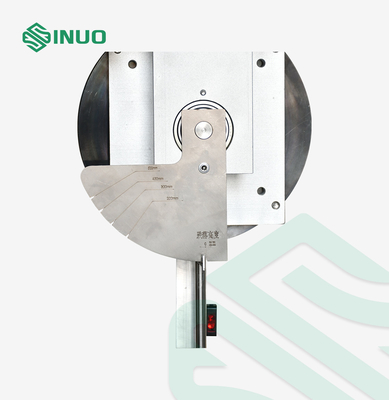

Altezza di goccia	0-500mm, esposizione della scala

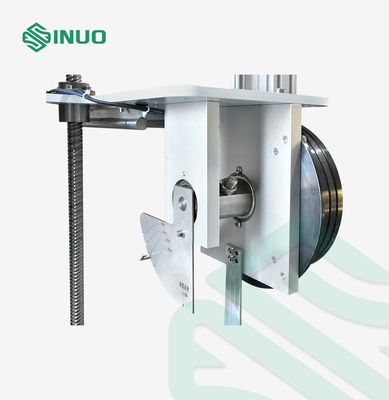

fissazione e rilascio dell'elemento del mpact	Tipo fissazione e rilascio di Pin dell'elettromagnete
Piatto inferiore	Pavimento d'acciaio portante ispessito
Modo di muoversi	Con i piedi del rullo e di sostegno, può essere mosso verso il punto di impatto dell'esemplare
Caratteristiche facoltative	funzione Anti-secondaria di impatto
Annesso	Riferimento di selezione dell'elemento di energia di impatto e di impatto

Panoramica dell'attrezzatura per il dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico

Campioni e limiti	Mucchio di carico del veicolo elettrico
Scopo di prova	Per la prova di forza meccanica dei mucchi di carico del veicolo elettrico per i veicoli di carico
Principio della prova	Secondo la prova Eha: il pendolo, l'elemento di impatto è liberato liberamente a certa altezza attraverso un tubo del pendolo di 1 impatto del M. l'esemplare al punto più basso nella direzione verticale. Con la trasformazione di energia potenziale gravitazionale in energia cinetica, lo scopo di prova di urto sul campione è raggiunto.

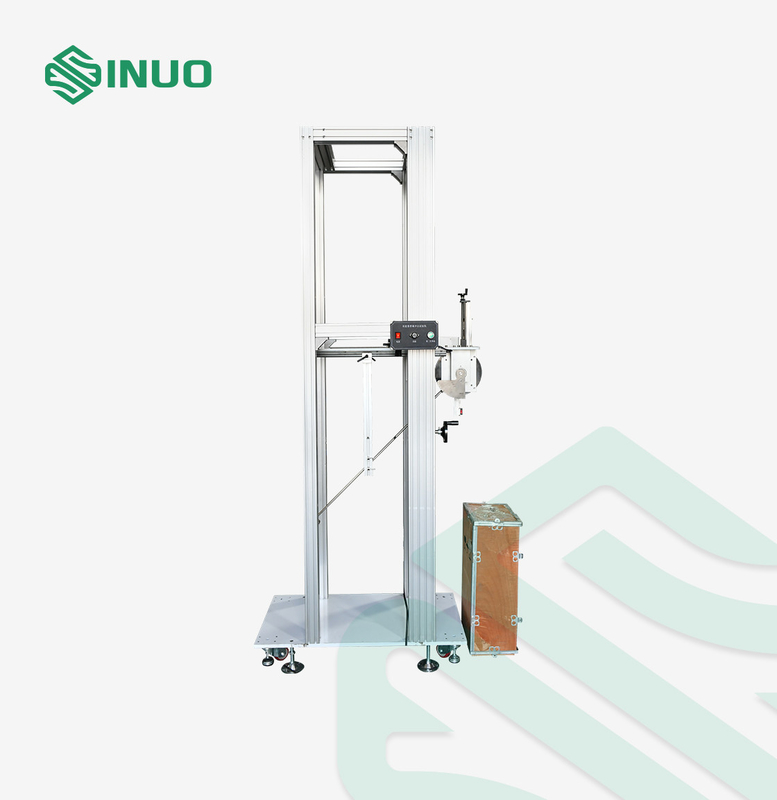

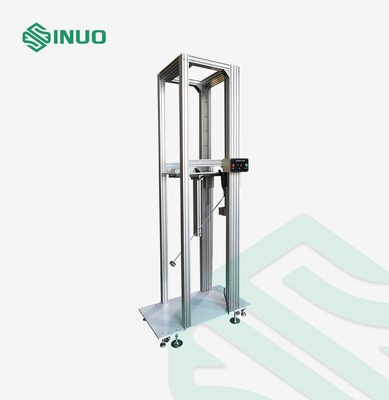

Struttura e caratteristiche	Facendo uso di una struttura del carrello, il montaggio - il sostegno può essere regolato su e giù e l'angolo di impatto può essere regolato per abbinare i requisiti di altezza del carico dei mucchi delle dimensioni differenti e dei punti di impatto differenti dei mucchi di carico
Ambiente di uso	Dimensioni: circa W1300D600H2350mm; Peso: circa 250kg

Annesso per il dispositivo di carico della prova di urto del pendolo dell'interfaccia del veicolo elettrico

Caratteristiche componenti di impatto della tabella 1
Energy/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
± di massa equivalente 2% chilogrammo	0,25 (0,2)	0,5	1,7	5	5	10
Materiale	Nylon	Acciaio
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Determinato secondo adeguamento di massa equivalente, vedi l'appendice A

Altezza della goccia della tabella 2
Energy/J	0,14	0,2		(0,3)	0,35	(0,4)	0,5		0,7	1	2	5	10	20	50
Mass/kg equivalente	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0,5	1,7	5	5	10
Cada l'altezza ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Nota 1: Vedi la nota 3.2.2; Nota 2: Il joule dell'unità di energia (J) in questa parte è derivato dall'accelerazione gravitazionale standard (g) e dal valore arrotondato del g è ² 10m/s.

Corrispondenza della tabella 3 fra i codici di IK e le loro energie corrispondenti di collisione
Codice di IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Collisione energy/J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20
Nota 1. Se il più alta energia di collisione è richiesta, il valore raccomandato è 50J; Nota 2. Alcune norme nazionali usano una cifra per rappresentare l'energia specificata di collisione. Per evitare la confusione con, il numero caratteristico è rappresentato da due cifre.
Secondo questa norma non c'è nessuna protezione
