Sistema di prova completo impermeabile del veicolo elettrico IPX1-8

Sistema di prova completo impermeabile del veicolo elettrico IPX1-8

Norme & clausole aderite

IEC 62196-1Ed.4CDV: clausola 2020 20,2.

IEC60598-1: 2014 Luminaries-Part1: Requisiti generali e prove

IEC60529: 2013 gradi di protezione forniti dalla recinzione (codice) del IP IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8.

Parametri tecnici

Panoramica dell'attrezzatura

Campioni e limiti: Prodotti elettrici ed elettronici, parti del motociclo e dell'automobile, prodotti di comunicazione, elettrodomestici, illuminazione e dispositivi all'aperto del segnale, ecc.

Scopo di prova: per provare se i prodotti, le automobili, le parti del motociclo, gli elettrodomestici, le guarnizioni e le lampade elettronici ed elettrici possono garantire la buona prestazione di attrezzature e delle componenti nell'ambiente di gocciolamento, immersione di acqua profonda di a lungo termine di versamento, di spruzzatura, di a breve termine o. Lo scopo è di verificare la prestazione della protezione delle coperture del prodotto nei livelli IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 di sgocciolatura dell'acqua, l'acqua che spruzza, spruzzatura dell'acqua o immersione a breve termine

Principio della prova: Controllando il flusso del rifornimento idrico per assicurarsi che l'acqua gocciolando, dell'inondazione o di spruzzatura raggiunga la velocità richiesta standard. La pressione equivalente standard è raggiunta controllando la profondità del campione nell'acqua e nel tempo di immersione. Permette all'attrezzatura di prova di generare lo scorrimento dell'acqua o la pressione uniforme sopra l'intera superficie della recinzione dell'esemplare

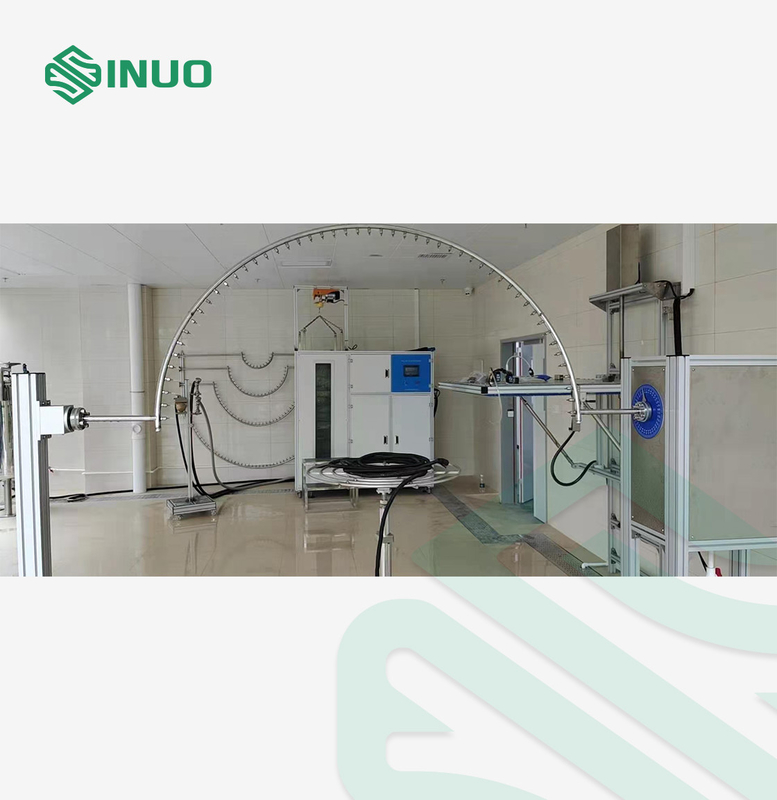

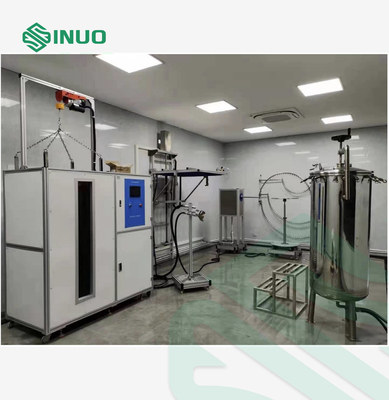

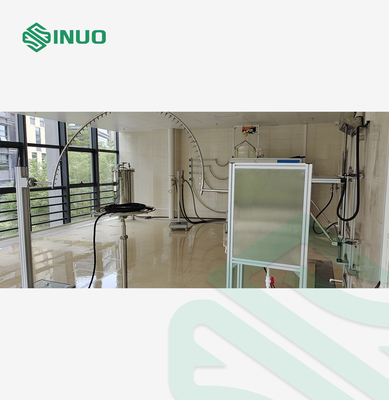

Struttura e caratteristiche dell'attrezzatura: Il dispositivo è composto di meccanismo di gocciolamento, di tubo d'oscillazione che piovono il meccanismo, di meccanismo di spruzzatura dell'acqua, di carro armato di immersione dell'acqua, di serbatoio di acqua di pressione, di piattaforma girevole e di gabinetto di controllo elettrico. Il sostegno del carro armato del gocciolamento adotta il tipo fissato al muro, che automaticamente è sollevato ed abbassato tramite il controllo motorio ed ha la funzione di anti-caduta. C'è un insieme del telaio di sostegno del pavimento per l'installazione del tubo d'oscillazione, il tubo d'oscillazione è guidato da un motore all'oscillazione a destra e a sinistra. Il meccanismo dello spruzzo d'acqua è installato sul sostegno. Il carro armato di immersione ed insieme al gabinetto di controllo elettrico è fatto complessivamente ed il canestro d'attaccatura che porta il campione è sollevato ed abbassato tramite la gru elettrica. Il serbatoio di acqua di pressione è disposto esclusivamente ed è collegato con il gabinetto ed il serbatoio di acqua di controllo. Fornito di una piattaforma girevole di carico con velocità regolabile la piattaforma girevole può essere inclinata da 15° durante la prova IPX2. Fornito di dispositivo di pulizia del filtrante di acqua per impedire ostruzione di foro di spillo. Questo sistema è una struttura aperta.

Ambiente di uso: Alimentazione elettrica: AC380V±5%/50Hz, 5KW.

Luogo di utilizzo: temperatura 15-35°C, umidità relativa 25%-75%, pressione atmosferica 86-106kpa (860mbar-1060mbar). La terra deve essere piana. Ci sono illuminazione, un commutatore impermeabile di perdita (o incavo), buone presa di acqua e funzioni di drenaggio.

Fonte d'acqua di uso: chiara acqua o acqua di rubinetto senza impurità e pulire il dispositivo del filtrante con acqua.
