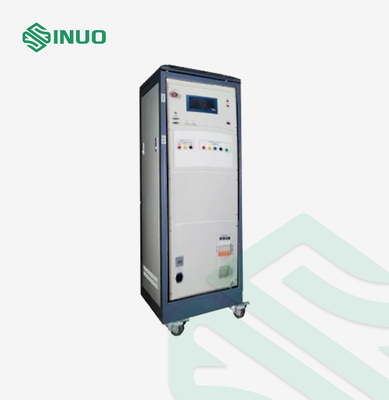

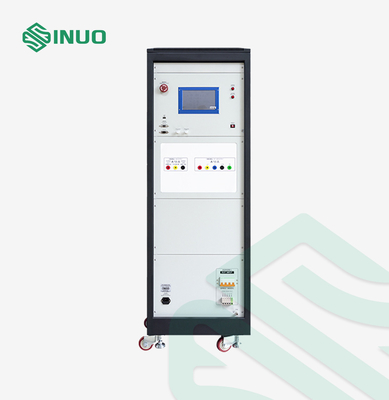

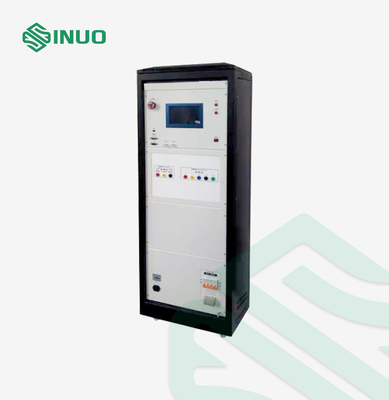

Tester di carico del generatore di tensioni di impulso del mucchio del veicolo elettrico

Tester di carico del generatore di tensioni di impulso del mucchio del veicolo elettrico

Marchio:	Sinuo
Numero di modello:	SN1104-20KV
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 SETS/MONTH

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Standard rispettato:

IEC 60664-1

Clausola aderita:

Clausola 6.2.2.1

Alta tensione di CC:

20kV ±5% (massimo)

Resistenza interna:

2Ω ± 10%, 500Ω± 10%

Cicli di impatto:

1 ~ 9999

Tempo di intervallo:

1 ~ 99s

Tensione di punta:

300V-20kV

Tempo di fronte d'onda:

un ± 30% di 1,2 µs

Imballaggi particolari:

Contenitore di compensato

Capacità di alimentazione:

10 SETS/MONTH

Evidenziare:

Tester di carico del generatore di tensioni di impulso del mucchio

Tester del generatore di tensioni di impulso del veicolo elettrico

Descrizione del prodotto

Generatore di carico di tensioni di impulso del mucchio del veicolo elettrico

Norme & clausole aderite per il generatore di carico di tensioni di impulso del mucchio del veicolo elettrico

Il generatore della prova di impulso risponde ai requisiti standard della clausola 6.2.2.1 di IEC 60664-1, richiesti dalla clausola 12,7 di IEC 61851-1 e dalle clausole 11,4, ecc. di IEC 61851-23.

È usato per verificare che gli apparecchi resistano alle sovratensioni transitorie a cui possono essere sottoposti. La prova di tensione di impulso è un criterio distruttivo in cui una ripartizione si presenta se la provetta non può resistere alla tensione applicata. Quando il campione riparte, le scintille ed i suoni di scarico saranno generati. La tensione di punta dello strumento cadrà significativamente (vicino a zero) quando è a vuoto. Quando la stessa tensione si applica ancora, sopra il fenomeno accadrà.

Parametri tecnici per il generatore di carico di tensioni di impulso del mucchio del veicolo elettrico

Modello	SN1104-20KV
Alta tensione di CC	20kV ±5% (massimo)
Onda di tensione di impulso	Tempo di fronte d'onda di impulso: un ± 30% di 1,2 µs; Di dimezzamento dopo di tempo dell'onda: un ± 20% di 50 µs Noti prego che la forma d'onda dovrebbe essere verificata un oscilloscopio esterno
Resistenza interna dello strumento	2Ω ± 10%and 500Ω± 10%
Tensione di punta: 300 V~ 20kV	300V-20kV, minimo: 300 V~ 2,500V, su: 2.500 V~ 20kV
Tempo di intervallo di impatto	1 ~ 99s può essere prestabilito
Cicli di impatto	1 ~ 9999
Polarità	Positivo e negativo
Alimentazione di lavoro	Tensione nominale: ~ 220V±10%, 50/60Hz
Ambiente di uso	Temperatura: 15°C-35°C, umidità relativa 10%-75%
Dimensione	600mm×570mm×1500mm
Peso	90 CHILOGRAMMI

Dettaglio di carico del generatore di tensioni di impulso del mucchio del veicolo elettrico

Tester di carico del generatore di tensioni di impulso del mucchio del veicolo elettrico 0

forma d'onda dell'uscita di tensione a circuito aperto 6kV (1000: 1)

Noti prego che la forma d'onda dovrebbe essere verificata un oscilloscopio esterno
