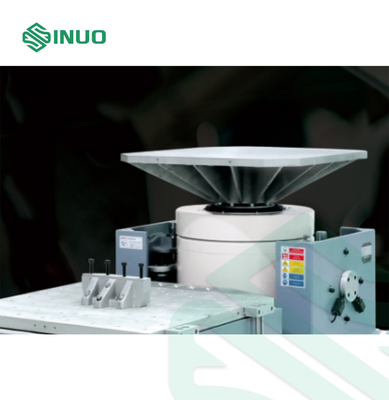

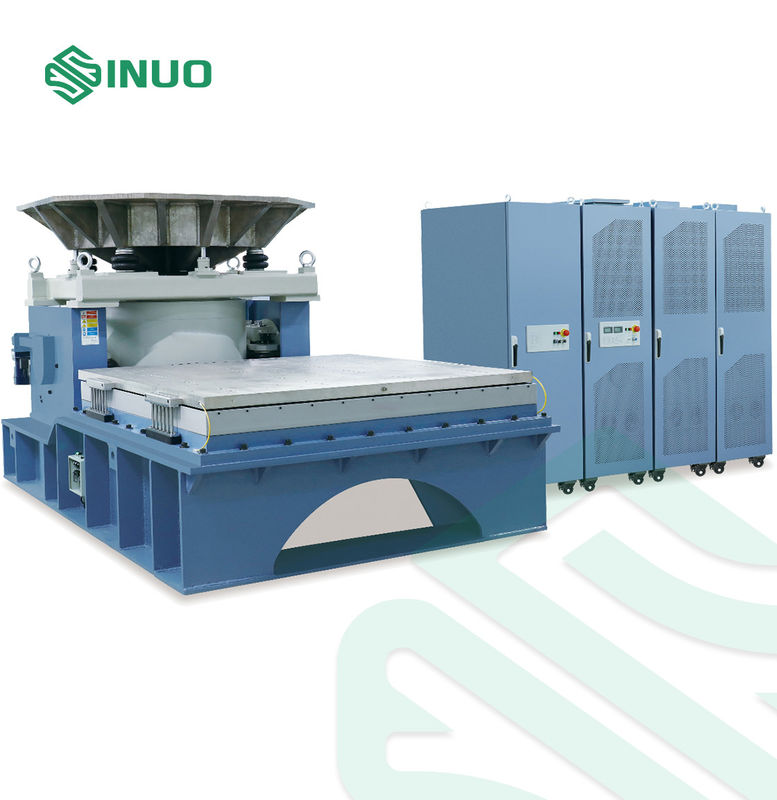

Panoramica dell'attrezzatura

Il test delle vibrazioni è l'atto di eccitare o scioccare un componente o un dispositivo per vedere come reagirebbe in un ambiente reale.Il campo di applicazione dei test sulle vibrazioni è estremamente ampio e spazia da prodotti industriali come circuiti stampati, aerei, navi, razzi, missili, automobili ed elettrodomestici.

Laberton può fornirvi l'intero schema di eccitazione e test e dimostrare la qualità dei prodotti secondo gli standard nazionali e internazionali, come GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Formula di selezione della macchina vibrante e diagramma della struttura del generatore di vibrazioni

Le condizioni di prova fornite dall'azienda del cliente;

Tipo di test: scansione sinusoidale;Casuale;Scossa classica;

Gamma di risposta in frequenza: 1-2700 Hz

Formula: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg)×A(g)

Parametri tecnici

Introduzione della tecnologia e delle funzioni del prodotto

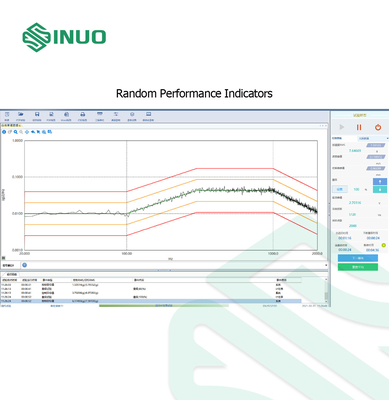

Indicatori di prestazione casuali

La funzione di controllo casuale VCS5X fornisce un controllo delle vibrazioni casuali rapido e preciso.L'algoritmo di controllo adattivo basato sulla funzione di trasferimento può rispondere rapidamente alla non linearità del sistema, al punto di vibrazione di risonanza e al cambiamento del carico dinamico, migliorando notevolmente la precisione del controllo e ottenendo un tempo di ciclo rapido.

Metodo di controllo

Metodo di equalizzazione: funzione di trasferimento

Circuito di controllo: controllo adattivo basato sull'aggiornamento della funzione di trasferimento, che può rispondere rapidamente ai cambiamenti nella non linearità del sistema, nei punti di vibrazione di risonanza e nei carichi dinamici

controllare le prestazioni

Gamma dinamica: 90 dB

Precisione del controllo: ±1 dB

Tempo ad anello chiuso: valore tipico 100mS

segnale di guida

Un segnale casuale gaussiano continuo.

Parametri di controllo

Gamma di frequenza: da 0 a 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Risoluzione: 100, 200, 400, 800, 1600, 3200, 6400 linee spettrali

Strategia di controllo: controllo a canale singolo, controllo ponderato, valore massimo, valore minimo

Numero di gradi di libertà (DOF): 12~3160

Coefficiente di ritaglio (taglio sigma): 2~100

Tasso di impilamento: Nessuno, 50%, 75%

Spettro target

Punto di incrocio: definito dalla magnitudo o dalla pendenza, il numero di punti di incrocio non è limitato

Calcolo del punto di crossover: calcola automaticamente il valore della frequenza di crossover di ciascun segmento.

Spettro di tolleranza: definire la linea di allarme e la linea di interruzione in dB o % rispetto allo spettro target

Controllo di validità: controlla automaticamente la validità dei punti di intersezione definiti

Limite di tolleranza RMS: calcolato automaticamente in base allo spettro di tolleranza o impostato manualmente dall'utente.

Calcolo RMS: calcolo automatico dei valori RMS di spostamento, velocità e accelerazione e dei valori di picco stimati.

Regolazione RMS: regola il valore RMS manualmente o impostando la conversione in decibel.

Tipo di accelerazione: logaritmica, dB

Unità ingegneristiche: imperiali, metriche

Display: visualizza automaticamente lo spettro di riferimento con i limiti di tolleranza impostati in base allo spettro di riferimento.

Pre test

Livello pre-test: 0,1~100%

Velocità iniziale: veloce, lenta

Azionamento iniziale: tensione di avvio iniziale definita dall'utente

Limite massimo di azionamento: tensione di azionamento massima definita dall'utente per il pre-test

Piano di prova

Eventi di test: grandezza e runtime dinamico

Controllo delle interruzioni: disattivato, attivato

Anello di controllo: anello aperto, anello chiuso

Memorizza risultati: bitmap dello schermo, riquadro attivo, tutti i riquadri, memorizza automaticamente il contenuto definito

Genera rapporti di prova: rapporto semplice, rapporto completo

Metti in pausa l'esperimento: imposta il tempo di pausa

Loop: imposta l'inizio e la fine del loop e il numero di loop

Esegui sequenza test: cambia ed esegui più test in sequenza

Sicurezza

Controllo interruzione linea: controlla automaticamente il numero di linee fuori tolleranza e confrontalo con il valore consentito, il tasso di interruzione linea è 0~1

Limite valore effettivo: verificare se il valore effettivo del controllo supera il limite massimo e minimo impostati

Interruzione manuale: l'utente può interrompere il test tramite il pulsante "Stop" sul pannello di controllo e il pulsante "ABORT" sul pannello frontale della scatola di controllo

Esegui: il modo più veloce è premere "ABORT" per interrompere l'esecuzione del test direttamente dall'hardware.

Valori limite della tavola vibrante: accelerazione massima, velocità, spostamento.

Pre-test: utilizzare segnali su piccola scala per verificare il circuito di controllo del sistema e le prestazioni del sistema, testare la funzione di trasferimento del sistema, ecc.

Test: rilevamento automatico continuo ad anello aperto, ispezione del sovraccarico, allarme, ispezione della banda di tolleranza di interruzione, ispezione del limite di interruzione RMS, avvio, arresto e modifica della grandezza alla velocità specificata dall'utente, limite del segnale di azionamento.

Spettro target mobile: quando la magnitudo cambia, lo spettro target, l'allarme e la tolleranza di interruzione seguono la variazione di magnitudo corrente e controllano automaticamente il numero di linee fuori tolleranza nel test di magnitudo corrente

Sensibilità ad anello aperto: insensibile, normale, sensibile.

Funzionamento manuale durante il test

Esegui azioni aperte: interrompi o avvia un test, metti in pausa o riprendi un test

Regolazione del livello: aumenta o diminuisci il livello manualmente oppure imposta il livello direttamente

Esegui salto: passa manualmente all'evento successivo nel programma

Operazione di controllo esecuzione: valida o non valida per il rilevamento dell'interruzione, il controllo ad anello aperto o ad anello chiuso

Operazione di visualizzazione: aggiungi/elimina cursore, aggiungi/elimina finestra, modifica contenuto o interfaccia di visualizzazione, ecc.

Rapporto di prova: genera un rapporto di prova WORD/PDF

Cursori picco/valle: rilevamento e marcatura automatici di picco/valle

Cursore ordinario: cursore singolo, doppio cursore, legge X, Y della posizione indicata dal cursore

Cursori armonici: contrassegnano le armoniche

Visualizzazione dello stato in linea

Parametri chiave: grandezza corrente, valore di picco della tensione di guida, accelerazione target, velocità, valore di spostamento e valore RMS di accelerazione controllata

Tempo: tempo di esecuzione totale, tempo di fondo scala, tempo di scala corrente, tempo rimanente

Stato attuale: pausa, pre-test, esecuzione del test, allarme e interruzione del test, ecc.

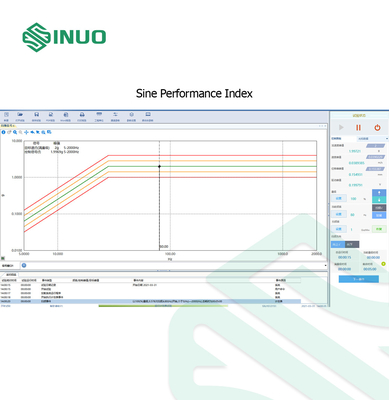

Indice di prestazione sinusoidale

Il sistema di controllo sinusoidale VCS esegue un'efficace scansione della frequenza sinusoidale e un controllo della frequenza fissa generando un'onda sinusoidale di scansione continua da 1 Hz a 10.000 Hz.Il segnale di comando produce una vera scansione analogica.L'algoritmo di controllo adattivo basato sull'aggiornamento dell'ampiezza del segnale sinusoidale può rispondere rapidamente ai cambiamenti del sistema e ha un'elevata precisione di controllo e un intervallo dinamico di controllo.

Metodo di controllo

Metodo di equalizzazione: funzione di trasferimento

Anello di controllo: controllo adattivo basato sull'aggiornamento dell'ampiezza del segnale sinusoidale, che può rispondere rapidamente ai cambiamenti nella non linearità del sistema, ai punti di vibrazione di risonanza e ai carichi dinamici

Controllare le prestazioni

Gamma dinamica: 110 dB

Tempo di ciclo chiuso: 10ms

Segnale di comando: fornisce un segnale sinusoidale con scansione di qualità analogica

Distorsione della forma d'onda: <0,3%

Rapporto segnale-rumore superiore a 100 dB

Risoluzione della frequenza: 0,01%

Parametri di controllo

Strategia di controllo: controllo a canale singolo, controllo ponderato, valore massimo, valore minimo

Modalità operativa: manuale, automatica

Larghezza di banda del filtro proporzionale: larghezza di banda proporzionale, larghezza di banda fissa

Sensore di spostamento - filtro passa basso: 0,1~18750Hz

Risoluzione nel dominio del tempo: ≥10ms

Tasso iniziale: 1~120 dB

Frequenza di scansione lineare: 0,01~6000 Hz/min

Frequenza di scansione logaritmica: 0,01~100 ott/min,

Gamma di frequenza: 1Hz~10000Hz

Parametri di scansione

Modalità di scansione della frequenza: lineare, logaritmica

Durata della scansione: tempi di scansione della frequenza, tempo

Frequenza di scansione: la velocità di scansione può essere impostata per ciascun evento di scansione

Direzione iniziale: su, giù

Impostazione della frequenza: frequenza limite inferiore, frequenza limite inferiore, frequenza iniziale

Parametri residenti

Frequenza: imposta la frequenza di permanenza

Durata: numero di spazzate, tempo

Spettro target

Risoluzione: massimo 4096 punti

Punto di incrocio: definito dalla magnitudo o dalla pendenza, il numero di punti di incrocio non è limitato

Grandezza: accelerazione, velocità, spostamento

Pendenza: accelerazione costante, velocità costante, spostamento costante

Spettro di tolleranza: definire la linea di allarme e la linea di interruzione in dB o % rispetto allo spettro target

Controllo di validità: controlla automaticamente la validità dei punti di intersezione definiti

Calcolo del picco: calcola automaticamente il valore di picco di spostamento, velocità e accelerazione.

Unità ingegneristiche: imperiali, metriche

Display: visualizza automaticamente lo spettro di riferimento con i limiti di tolleranza impostati in base allo spettro di riferimento.

Calcolo del punto di crossover: calcola automaticamente il valore della frequenza di crossover di ciascun segmento.

Tipo di accelerazione: logaritmica, dB

Inizia la prova

Velocità iniziale: veloce, lenta

Azionamento iniziale: tensione di avvio iniziale definita dall'utente

Limite massimo di azionamento: aumento della tensione di azionamento massima per test definiti dall'utente

Piano di prova

Eventi di test: spazzata, sosta, passo

Controllo delle interruzioni: disattivato, attivato

Anello di controllo: anello aperto, anello chiuso

Loop: imposta l'inizio e la fine del loop e il numero di loop

Metti in pausa l'esperimento: imposta il tempo di pausa

Memorizza risultati: bitmap dello schermo, riquadro attivo, tutti i riquadri, memorizza automaticamente il contenuto definito

Genera rapporti di prova: rapporto semplice, rapporto completo

Esegui sequenza test: cambia ed esegui più test in sequenza

Funzionamento manuale durante il test

Esegui azioni aperte: interrompi o avvia un test, metti in pausa o riprendi un test

Regolazione del livello: aumenta o diminuisci il livello tramite passaggi manuali e puoi anche impostare il livello direttamente

Controllo della scansione della frequenza: modifica della frequenza, aumento/diminuzione della frequenza, modifica della direzione della scansione, impostazione manuale della frequenza

Direzione di scansione: cambia la direzione di scansione

Esegui salto: passa manualmente all'evento successivo nella pianificazione, trasferisci manualmente alla pianificazione successiva

Operazione di controllo esecuzione: valida o non valida per il rilevamento dell'interruzione, il controllo ad anello aperto o ad anello chiuso

Operazione di visualizzazione: aggiungi/elimina cursore, aggiungi/elimina finestra, modifica contenuto visualizzato o rapporto interfaccia, ecc.

Rapporto di prova: genera un rapporto di prova WORD/PDF

Visualizzazione dello stato in linea

Parametri chiave: ampiezza della corrente, valore di picco della tensione di pilotaggio, ampiezza di accelerazione target e controllata

Tempo: tempo di esecuzione totale, tempo di esecuzione su scala completa, tempo di scala corrente, tempo rimanente

Stato attuale: pausa, pre-test, esecuzione del test, allarme e interruzione del test, ecc.

sicurezza

Interruzione manuale: l'utente può interrompere l'esecuzione del test tramite il pulsante "Stop" sul pannello di controllo e il pulsante "ABORT" sul pannello frontale della scatola di controllo.Il modo più veloce è premere "ABORT" per interrompere direttamente l'esecuzione del test tramite l'hardware.

Valori limite della tavola vibrante: accelerazione massima, velocità, spostamento.

Test: rilevamento automatico continuo ad anello aperto, ispezione del sovraccarico, allarme, ispezione della banda di tolleranza di interruzione, avvio, arresto e modifica della grandezza alla velocità specificata dall'utente, limite del segnale di azionamento.

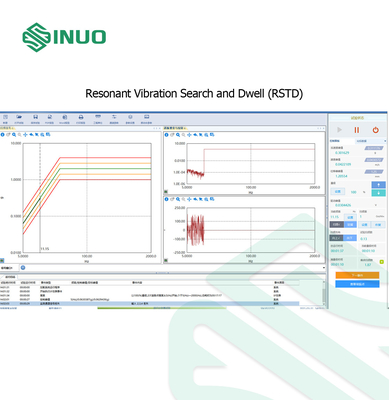

Ricerca e sosta delle vibrazioni risonanti (RSTD)

VCS Resonant Vibration Search and Dwell fornisce le funzioni di ricerca e sosta della risonanza.L'esclusivo algoritmo di tracciamento del sistema può tracciare in modo rapido e preciso la frequenza di vibrazione di risonanza.La ricerca e la permanenza delle vibrazioni armoniche include tutti gli indici di controllo sinusoidale e include anche i seguenti indici.

Ricerca di risonanza

Funzione di trasferimento: qualsiasi coppia di canali di ingresso o un test tra un canale di ingresso e un canale di controllo

Intervallo di ricerca: frequenze di avvio e arresto selezionabili dall'utente all'interno dell'intervallo di frequenza definito dallo spettro di riferimento

Velocità di scansione: velocità di scansione predefinita, velocità di scansione dedicata specificata dall'utente

Criteri di rilevamento: identificazione della risonanza basata sul valore q, sull'ampiezza della funzione di trasferimento o su entrambi

Risiedere

Modalità test: due modalità: 1) permanenza durante la ricerca risonante;2) dopo aver completato la ricerca soggiorni secondo la lista soggiorni, questa modalità permette all'utente di modificare la lista soggiorni

Modalità sosta: sosta a frequenza fissa, sosta di tracciamento

Tempo di permanenza a frequenza fissa: tempo, numero di cicli;o tasso di deriva dell'ampiezza

Monitoraggio dei criteri di residenza: raggiungimento del tempo o del numero di cicli specificati;offset della frequenza di vibrazione di risonanza (frequenza hz o percentuale);tasso di deviazione dell'ampiezza della risonanza (offset totale o offset entro un certo periodo di tempo)

Piano di prova

Ricerca di risonanza: definire ed eseguire eventi di ricerca di risonanza

Dwell risonante: definisce ed esegue eventi di dwell, corrispondenti alla ricerca di vibrazioni armoniche

Ricerca sosta: esegui la sosta immediatamente dopo aver cercato il punto di vibrazione di risonanza

Visualizzazione del segnale

Ricerca registrazioni: la stessa ricerca delle vibrazioni armoniche e registrazioni delle operazioni relative alla sosta

Elenco di sosta: elenca tutti i punti di frequenza residenti e la corrispondente ampiezza, fase, valore q, ecc.

Grafico dell'ampiezza: ampiezza della funzione di trasferimento rispetto alla curva di variazione della frequenza

Diagramma di fase: la curva della fase della funzione di trasferimento in funzione della frequenza

Sicurezza

Interruzione manuale: l'utente può interrompere l'esecuzione del test tramite il pulsante "Stop" sul pannello di controllo e il pulsante "ABORT" sul pannello frontale della scatola di controllo.Il modo più veloce è premere "ABORT" per interrompere direttamente l'esecuzione del test tramite l'hardware.

Valori limite della tavola vibrante: accelerazione massima, velocità, spostamento.

Test: rilevamento automatico continuo ad anello aperto, ispezione del sovraccarico, allarme, ispezione della banda di tolleranza di interruzione, avvio, arresto e modifica della grandezza alla velocità specificata dall'utente, limite del segnale di azionamento.

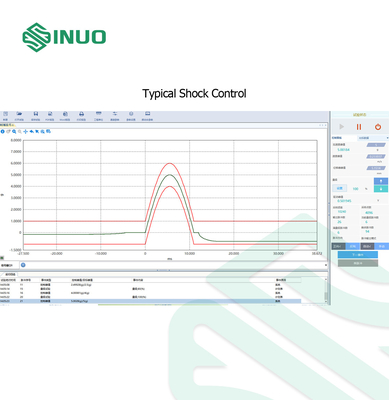

Tipico controllo dello shock

Il tipico controllo dell'urto fornisce la funzione di test d'urto della classica forma d'onda d'urto, adotta l'algoritmo di controllo adattivo basato sulla funzione di trasferimento, può rispondere rapidamente alla non linearità del sistema e al cambiamento del carico dinamico e ha una forte adattabilità del sistema e un'elevata precisione del controllo.

Metodo di controllo

Metodo di equalizzazione: funzione di trasferimento

Anello di controllo: controllo adattivo basato sull'aggiornamento della funzione di trasferimento, che può rispondere rapidamente alla non linearità del sistema e al cambiamento del carico dinamico

Controllare le prestazioni

Gamma dinamica: 90 dB

Definizione dell'impulso

Tipo di impulso: mezzo seno, dente di sega picco anteriore, dente di sega picco posteriore, triangolo, rettangolo, trapezio, haversine.

Durata dell'impulso: 0,5~3000 ms

Ampiezza dell'impulso: l'utente può inserire l'ampiezza dell'impulso in base alle esigenze

Gamma di frequenza: 0~18750 Hz

Unità: imperiale, metrica

Compensazione degli impulsi

Metodo di compensazione: compensazione dell'impulso anteriore e posteriore, compensazione dell'impulso anteriore, compensazione dell'impulso post

Forma d'onda di compensazione: semisinusoidale, rettangolare, armonica rettangolare

Ampiezza pre-impulso: 1~100%

Dopo l'ampiezza dell'impulso: 1~100%

Tolleranza

Tipo: MIL-STD810G, IEC60068227, GJB150A, standard ISO, limite di controllo dell'interruzione definito dall'utente.

Parametri di controllo

Modalità operativa: manuale, automatica

Canale di controllo: controllo a canale singolo, controllo ponderato

Intervallo di impulso: definisce l'intervallo di tempo tra due impulsi

Media: 1~10

Pre test

Livello pre-test: 0,1~100%

Velocità iniziale: veloce, lenta

Azionamento iniziale: tensione di avvio iniziale definita dall'utente

Limite massimo di azionamento: tensione di azionamento massima definita dall'utente per il pre-test

Esegui il piano di test

Eventi di test: grandezza e numero di impulsi

Controllo delle interruzioni: disattivato, attivato

Anello di controllo: anello aperto, anello chiuso

Memorizza risultati: bitmap dello schermo, riquadro attivo, tutti i riquadri, memorizza automaticamente il contenuto definito

Genera rapporti di prova: rapporto semplice, rapporto completo

Metti in pausa l'esperimento: imposta il tempo di pausa

Loop: imposta l'inizio e la fine del loop e il numero di loop

Polarità dell'impulso: avanti, indietro

Sicurezza

Rilevamento anello aperto: rilevamento automatico dell'anello aperto di controllo

Segnale di ingresso: anello aperto del canale di ingresso, controllo del sovraccarico

Controllo interruzione linea: controlla automaticamente il numero di linee fuori tolleranza e confrontalo con il valore consentito, il tasso di interruzione linea è 0~1

Tolleranza: MIL-STD810 (standard militare statunitense), standard ISO, limite di controllo delle interruzioni definito dall'utente.

Pulsante di interruzione: interruzione dell'esecuzione del test direttamente tramite hardware

Limiti dello shaker: accelerazione massima, velocità, spostamento

Limite segnale pilota: limita il valore di picco del segnale pilota

Sensibilità ad anello aperto: insensibile, normale, sensibile.

Funzionamento manuale durante il test

Esegui azioni aperte: interrompi o avvia un test, metti in pausa o riprendi un test

Regolazione della magnitudine: passaggio manuale per aumentare o diminuire la magnitudine, impostare direttamente la magnitudine

Corri Salta: regola manualmente l'evento successivo nel programma

Operazione di controllo esecuzione: valida o non valida per il rilevamento dell'interruzione, il controllo ad anello aperto o ad anello chiuso

Operazione di visualizzazione: aggiungi/elimina cursore, aggiungi/elimina finestra, modifica contenuto visualizzato o rapporto interfaccia, ecc.

Rapporto di prova: genera un rapporto di prova WORD/PDF

Impulso di shock: emette manualmente l'impulso di shock, cambia la polarità dell'impulso

Visualizzazione dello stato in linea

Parametri chiave: grandezza della corrente, valore di picco della tensione di azionamento, valore di picco dell'accelerazione target e controllata e valore RMS

Tempo: il numero di impulsi di uscita, il numero di impulsi rimanenti, il numero di impulsi di livello corrente, il numero di impulsi di livello completo

Stato attuale: pausa, pre-test, esecuzione del test, allarme e interruzione del test, ecc.
