| Marchio: | Sinuo |
| Numero di modello: | SN4415EV |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1 set/mese |
IEC60529 Sistema di prova della resistenza all'acqua delle stazioni di ricarica per veicoli elettrici IPX3-X6
Norme e clausole rispettate perSistema di prova di resistenza all'acqua della stazione di ricarica del veicolo elettrico IPX3-X6

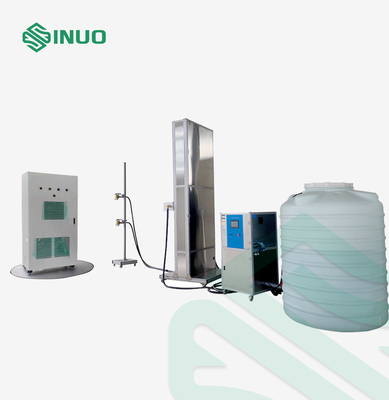

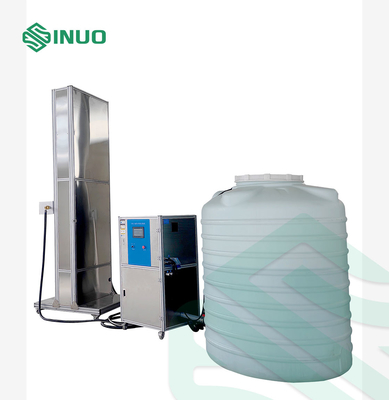

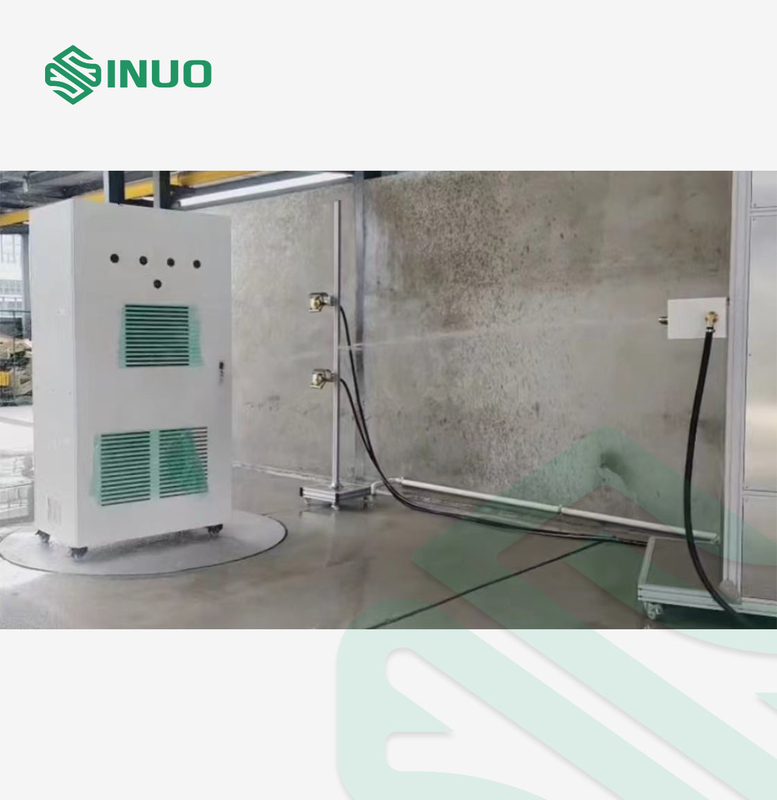

La macchina di prova del grado di impermeabilità IP è progettata e fabbricata in base alla norma IEC60529-2013, "classe di protezione da guscio (codice IP) " e ad altre norme.Determinazione del grado di impermeabilità IPX5 e IPX6 della stazione di ricarica, telaio esterno e batteria di alimentazione. L'insieme completo di apparecchiature è composto da ugello di prova spruzzo spruzzatore (IPX3-4), ugello dispositivo di prova spruzzatore forte (IPX5-6),sollevamento e oscillazione elettrici, supporto angolare della testa dell'irrigatore, supporto fisso della testa dell'irrigatore, giradischi per il posizionamento dei campioni, sistema intelligente di approvvigionamento idrico, sistema di controllo completo, ecc.
Vantaggi tecnici del prodottoSistema di prova di resistenza all'acqua della stazione di ricarica del veicolo elettrico IPX3-X6
| - No, no, no. | Caratteristiche tecniche | Descrizione del progresso tecnologico |
| 1 | Sistema di approvvigionamento idrico di accuratezza digitale, modalità di regolazione automatica della conversione di frequenza | 1. il dispositivo di approvvigionamento idrico adotta il misuratore di portata elettronico, la lettura è conveniente, veloce, accurata e stabile.Basta cliccare sul livello di prova impermeabile nell'interfaccia, inserire il flusso di prova, è possibile soddisfare automaticamente i requisiti di flusso idrico IP corrispondenti, non è necessario regolare attraverso la valvola a sfera. |
| 2 | Adottare oscillazione elettrica angolo più ugelli sprinkler allo stesso tempo per spruzzare l'acqua | Utilizzando un oscillato elettrico angolo più sprinkler testa allo stesso tempo, con la rotazione del giradischi, può coprire il prodotto tutto intorno spruzzo d'acqua. |
| 3 | Controllo adotta touch screen + PLC modalità di controllo | I parametri di prova quali la portata e l'angolo di oscillazione possono essere impostati direttamente sullo schermo touch senza regolare le parti meccaniche. |
| Ha una buona ripetibilità, vale a dire che una volta che i parametri sono stati debug e misurati, possono essere mantenuti precisi ogni volta. |
Parametri tecniciper Sistema di prova di resistenza all'acqua della stazione di ricarica del veicolo elettrico IPX3-X6
(1) Dispositivo di prova per spruzzatori di fiori (IPX3-X4)
1. È adatto per il test IPX3-X4 di campioni grandi e pesanti, al posto del test del tubo oscillante.
2- Diametro del foro: Ø0,5 mm.
3Numero di buche: 121.
4L'angolo di 24 fori nei due cerchi interni è di 30° e l'angolo di 96 fori nei quattro cerchi esterni è di 15°.
5Diametro sferico dell'ugello: 75,5 mm.
6Materiale dell'ugello: ottone.
7- Materiale del manico: acciaio inossidabile SUS304.
8, manometro: manometro in acciaio inossidabile.
9. SUS304 scudo in acciaio inossidabile, martello di bilanciamento in acciaio inossidabile.
10. Tempo di prova: 0-9999S (regolabile).
11Pressione dell'acqua: circa 50-150kpa.
12. Flusso: 10 L/min±0,5 L/min.
13- numero di teste da doccia: 2.
14. con supporto mobile per la doccia, altezza 2800 mm.
(2) Dispositivo di prova di spruzzo d'acqua forte (IPX5-X6)
1. Adatto per la prova IPX5-X6 del prodotto.
2. Apertura: ф6.3 mm (IPX5), ф12.5 mm (IPX6).
3, materiale in acciaio inox.
4Flusso d'acqua: 12,5±0,625L/min ((IPX5), 100±5L/min ((IPX5).
5. Tempo di prova: 0-99999S ((può essere impostato).
6Distanza tra ugello e guscio: 2,5-3 m (controllato dal personale di prova).
7Numero di irrigatori: 4 irrigatori IPX5, allineati, 1 irrigatore IPX6.
8. supporto di installazione della testa di spruzzatore elettrico: l'angolo di oscillazione dello spruzzo d'acqua può essere impostato e regolato da touch screen, e l'altezza di sollevamento può essere regolata da elettrico.L'altezza totale del supporto è di 2500 mm.
9Il fondo è dotato di 4 ruote mobili.
(3) Stadio rotabile
1. Diametro del giradischi: Ø2000 mm.
2. velocità di rotazione: 1~3 RPM può essere impostato.
3. Azione di rotazione durante la prova: rotazione continua nel senso orario.
4Tavolo rotativo: tavolo di piastra di alluminio industriale.
6- Materiale del corpo: profilato di alluminio in lega industriale.
7Il controllo positivo e il controllo inverso e la rotazione sono controllati dal cabinet di controllo.
8- Azionamento: motore + riduttore della turbina.
9Carico massimo: 1 tonnellata.
Sistema di approvvigionamento idrico intelligente
1Controllo del flusso: monitoraggio in tempo reale del flusso-metro, regolazione della velocità della pompa da parte del convertitore di frequenza,con controllo intelligente di un misuratore di portata della turbina ad alta precisione e di un misuratore di portata elettronico a visualizzazione digitale, selezionare e impostare il flusso sullo schermo touch.
2Pompa di approvvigionamento idrico: pompa sud pompa centrifughe in acciaio inossidabile a più fasi, portata 0-8 m3/h.
3- Materiale del corpo: profilato in lega industriale di alluminio + piastra di tenuta SUS304.
4- Serbatoio di acqua: 2 tonnellate di serbatoio di plastica.
Gabinetto di controllo integrato
1Controller: Mitsubishi PLC.
2Interfaccia uomo-macchina: touch screen a colori da 7 pollici.
3Funzioni di controllo: controllo del flusso di spruzzo, controllo dell'azione sul palco, azione di spruzzo su e giù, controllo del tempo, ecc.
4Funzione di protezione: protezione contro le perdite, protezione contro il sovraccarico, protezione contro i cortocircuiti, protezione contro la carenza d'acqua, ecc.
5Fornitura di corrente: AC380V, 50Hz, 8KW.
