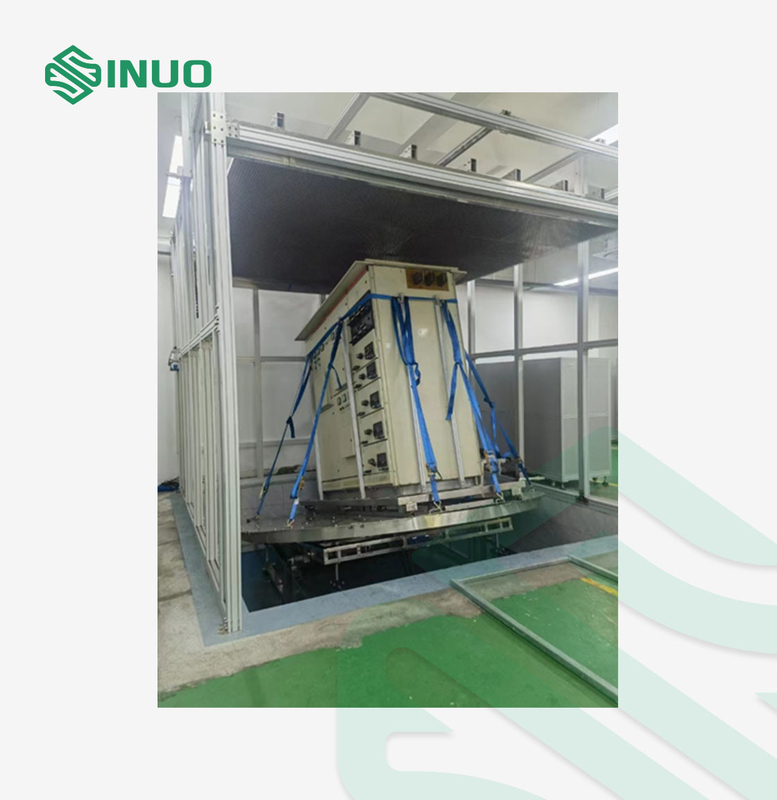

ISO20653 Sistema di prova per goccioline di pioggia verticale IPX1-X2 per pile di ricarica EV

(1) Dispositivo di prova delle gocce di pioggia verticale

1. Adatto per il test IPX1, IPX2 del prodotto.

2. Area di pioggia: 3000mmX3000mm. (divisi in 1000X1000 mm, 9 gocce di pioggia)

3Serbatoio dell'acqua: serbatoio di acciaio inossidabile sigillato.

4Aglio a goccia: ¢ 0,4 mm di apertura.

5. Sedile dell'ago a gocciolamento: con pinza esagonale sedile dell'ago in acciaio inossidabile, facile da installare, sedile dell'ago in piano orizzontale uniforme.

6- Distanza tra i fori: 20 mm.

7Pioggia: 1 mm + 0,5 mm / min, 3 mm + 0,5 mm / min, regolazione automatica della conversione di frequenza.

8Altezza di goccia: 200 mm (controllo del fascio fotoelettrico).

9. Tempo di prova: 0-9999S può essere impostato.

10. Modalità di sollevamento: motore a tre fasi + sollevamento sincrono a doppia vite in acciaio inossidabile SUS304 a forma di T, sicuro e affidabile.

11- Struttura della macchina: tipo di telaio.

12Distanza di sollevamento: sollevamento da terra circa 1000-2700 mm (o richiesto)

13- Funzione di prevenzione del blocco: dopo l'esperimento, l'aria compressa viene collegata per asciugare l'acqua nella punta dell'ago del serbatoio d'acqua per evitare il blocco.

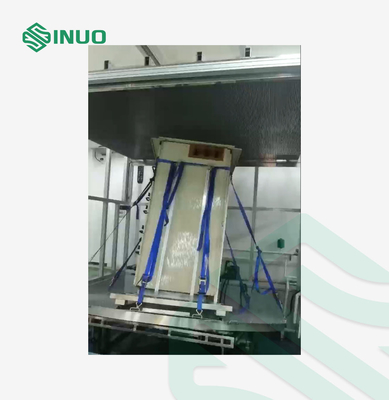

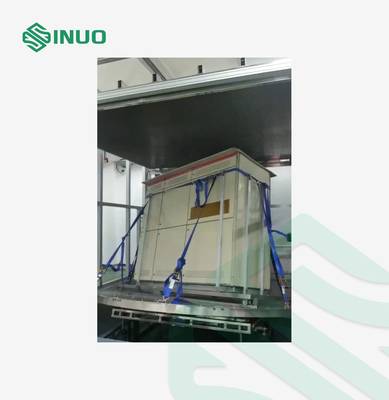

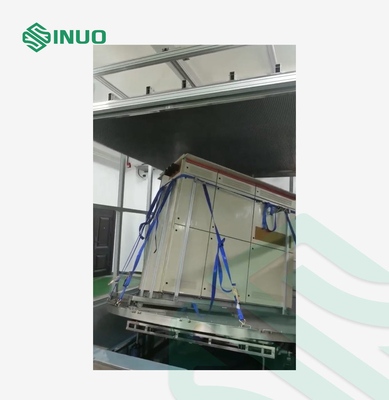

14. Tavola rotante inclinabile: diametro 3000 mm, carico ≥ 1 tonnellata, angolo di inclinazione 15 gradi, velocità 1 ~ 3 RPM può essere impostato.

(2) Sistema di approvvigionamento idrico intelligente

1Controllo del flusso: utilizzo di un misuratore di flusso in turbina ad alta precisione e di un misuratore di flusso digitale elettronico con controllo intelligente, ciascuna casella gocciolante controllata indipendentemente, suddivisa in 9 serie di misuratori di flusso,può essere impostato nel flusso touch screen di controllo.

2. pompa di approvvigionamento idrico: utilizzando una pompa centrifughe in acciaio inossidabile a più stadi, suddivisa in 9 controlli di pompa.

3Acqua: 9 direzioni.

4- Materiale del corpo: profilato di alluminio in lega industriale.

5L'ingresso dell'acqua del rubinetto è dotato di un filtro, l'elemento filtro può essere sostituito.

6Il serbatoio dell'acqua è dotato di un interruttore di livello del liquido, che può riempire automaticamente l'acqua e controllare la pompa per interrompere la funzione di protezione quando il livello dell'acqua è basso.

(3) Gabinetto di controllo integrato

1Controllo: programma di controllo Mitsubishi PLC.

2. Operazione: schermo touch colorato da 10 pollici, switch di due lingue cinese e inglese.

3Funzioni di controllo: controllo verticale dell'azione di sollevamento della pioggia, controllo dell'azione del palco, controllo del tempo di prova, controllo della pulizia con soffio dell'ago, controllo del flusso e altre funzioni.

4Funzione di protezione: protezione da perdite, protezione da sovraccarico, protezione da cortocircuito, protezione da carenza d'acqua.

5Fornitura di corrente: AC220V, 50Hz, 15KW.
