IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F

Marchio:	Sinuo
Numero di modello:	SN4412C-F
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Calibration Certificate (Cost Additional)

Standard rispettato:

IEC 60068 e IEC60529

Grado di prova:

Classe IPX9

Campione massimo dell'utente:

1500 × 1000 × 500 mm

Temperatura del getto di acqua:

RT ~ 80°C può essere impostato

Pressione dei getti:

8000 ‰ 10000 Kpa

Flusso dello spruzzo:

14·16L/min

Distanza dal campione:

175 ± 25 mm

Tempo dello spruzzo:

30 S/m2

Imballaggi particolari:

scatole di compensato

Capacità di alimentazione:

1 set/mese

Evidenziare:

Sistema di prova a getto d'acqua ad alta temperatura

Sistema di prova a getto d'acqua IPX9

Descrizione del prodotto

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F

Norme e clausole rispettate perSistema di prova a getto d'acqua ad alta temperatura e pressione IPX9

La camera a pioggia aperta IPX9 SN4412C-F è conforme ai requisiti standard di IEC 60068:2022, IEC60529:2020 ecc.

Parametro tecnico perSistema di prova a getto d'acqua ad alta temperatura e pressione IPX9

Principali parametri tecnici
Dimensione del telaio interno	Profondità 2000 × larghezza 2500 × altezza 4000 mm
Dimensione del telaio esterno	Approx. profondità 2500 × larghezza 45.000 × altezza 4500 mm (casa di vetro, serbatoio di drenaggio e utenza di ingegneria del terreno gestiscono l'utente).
Campione massimo dell'utente	Profondità 1500 × larghezza 1000 × altezza 500 mm, peso del campione: 650 kg.
Sistema di spruzzatura	Esso è composto da una pompa d'acqua ad alta pressione e ad alta temperatura italiana, da un misuratore di pressione dell'acqua ad alta pressione e ad alta temperatura,Valvola elettronica ad alta pressione e ad alta temperatura e tubi idraulici ad alta pressione e ad alta temperatura.
Temperatura del getto di acqua	RT ~ 80°C può essere impostato (RT è la temperatura ambiente)
Angolo di iniezione	La spruzza può coprire l'intera superficie del campione e l'angolo di spruzzo è perpendicolare alla superficie del campione.
Pressione dei getti	8000 ‰ 10000 Kpa
Flusso di spruzzo	14·16L/min
Distanza dall'ugello al campione	175 ± 25 mm
Tempo di spruzzatura	30S/m2 (configurabile)
Eseguire il controllo del tempo	1s ~ 9999h59min59s (regolabile)
Superficie del ricevitore	La parte superiore e i lati del prodotto
Misuratore di pressione dei getti d'acqua	Si può visualizzare la pressione dello spruzzo d'acqua
Sistema di controllo	L'azienda ha sviluppato in modo indipendente un sistema di controllo touch screen
Serbatoio di riscaldamento (incubatrice)	uno
Campione di carico del veicolo	650 kg
Numero di teste di irrigatori	2 PC, uno installato sulla superficie superiore del campione di spruzzo; uno è montato sui lati del getto di campione intorno al piano;
Trajectory del getto	Sulla base del principio di una traiettoria a forma di S, un servomotore a quattro vie viene utilizzato per progettare un braccio robotico per spruzzare acqua su cinque lati.Il tempo di spruzzatura di 60 secondi per metro quadrato è il tempo di prova di riferimento di base, e può essere impostato il tempo di completamento dell'intera traiettoria, che può essere impostato tra 150-300S (5 m2).Il sistema di robot completa automaticamente la traiettoria di prova per test ordinatiDopo la prova, il braccio è tornato al punto originario del dispositivo.
Disposizione dei campioni	1 utilizzare un carrello elevatore per caricare e scaricare i campioni, i clienti del carrello elevatore (i fornitori devono fornire le specifiche), 2 utilizzare un camion per sollevare i campioni per spostarli alla porta dell'apparecchiatura,e poi chiedere al camion campione manuale di spingere allo spazio di provaDopo aver chiuso la porta, il sistema ti chiede di condurre un test formale.
Sistema di acqua pura	Fornire apparecchiature di acqua pura da 50L/h per fornire acqua per il riscaldamento e per il riciclaggio dell'acqua da spruzzo.
Fonte di alimentazione	AC380V a tre fasi a cinque fili, potenza a 50 Hz: circa 100KW (senza carico); Fare un interruttore d'aria da 120A separatamente, l'interruttore d'aria dovrebbe avere terminali di cablaggio e la linea di alimentazione dovrebbe essere ≥50 quadrati.
L' acqua non circola nel sistema	1) La fonte d'acqua non può essere riciclata (perché la fonte d'acqua è sporca dopo la prova della batteria, si raccomanda di scaricare l'acqua usata nel serbatoio delle acque reflue). 2) Se l'utilizzatore intende riciclare l'acqua, si prega di preparare in anticipo la piscina di ritorno e di liberare la piscina; 3) gli utilizzatori dei gasdotti sono preparati in anticipo; 4) Dimensioni del serbatoio dell'acqua: profondità 2000 × larghezza 1000 × altezza 1000 mm.
Materiale strutturale
Nozzolo	tubi idraulici in acciaio inossidabile 304
Cisterna	Acciaio inossidabile 304
Accessori di controllo elettrico	Sono selezionati marchi di fama internazionale come Schneider e Omron

Vantaggio tecnicoper Sistema di prova a getto d'acqua ad alta temperatura e pressione IPX9

Sistema di riscaldamento

Il filo di riscaldamento utilizzato ad alta frequenza è molto importante in questo sistema, la scelta impropria del materiale del tubo di riscaldamento, breve durata di vita, facile da produrre fenomeno corto circuito imbuto,per l'utente con elevati requisiti è estremamente scomodo e angosciatoA tal fine l'azienda ha sviluppato l'ultimo nuovo tipo di porta riscaldamento in ceramica, materiale ceramico resistente alle alte temperature,buon isolamento, non produrrà fenomeno di cortocircuito di perdite, il mezzo attraverso il filo di riscaldamento importato dalla Germania, diametro di filo spessa, resistenza alle alte temperature, resistenza alla combustione a secco.Il tubo di vetro di quarzo è inserito nel mezzo del filo di riscaldamento, e la sua funzione importante è quella di impedire al filo di riscaldamento di bruciare rosso, morbido e cadere,e produrre il filo di riscaldamento e il contatto metallico della scatola interna con conseguente cortocircuito e altri fenomeni di guastoQuesta tecnologia è la prima in Cina.

(tubo di riscaldamento del serbatoio)

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F 0

Pompe per acqua ad alta temperatura e pressione importate dall'Italia

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F 1

Misuratore di portata elettronico ad alta temperatura e pressione

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F 2

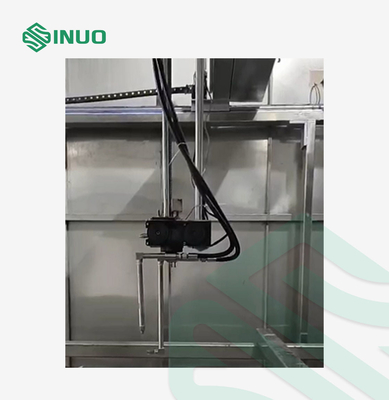

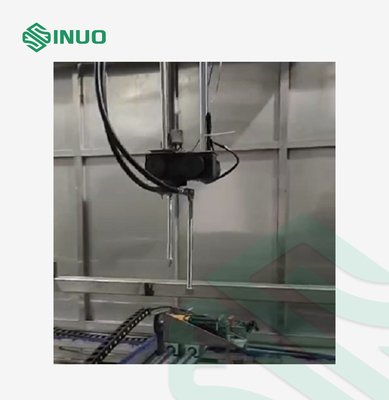

ugello e porta campioni

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F 3

Sensore di calibrazione della pressione dell'acqua

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F 4

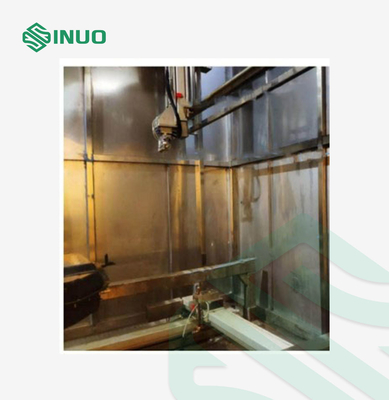

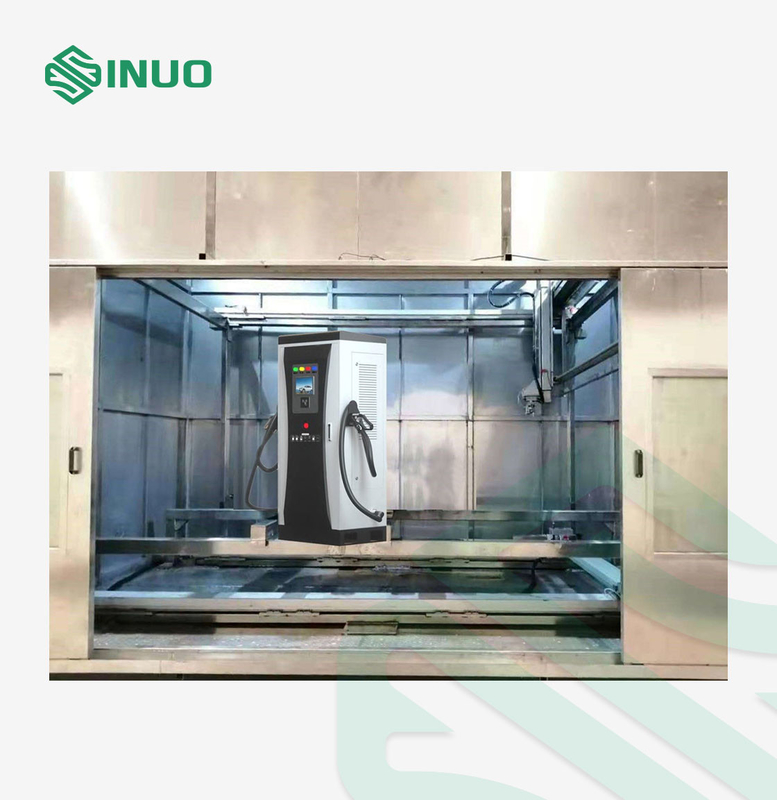

Fotografiaper Sistema di prova a getto d'acqua ad alta temperatura e pressione IPX9

IPX9 Sistema di prova a getto d'acqua ad alta temperatura e pressione SN4412C-F 5
