IEC60068-2-1 Camera di prova ambientale di temperatura e umidità 12m3

20%UR～98%UR

Refrigerazione: 4,5 kW*2 pezzi = 9 kW

Riscaldamento: 12KW

Umidificazione: 12KW

Motore: 0,75KW*6=4,5W

Altri: ≈1,5KW

Potenza installata totale: Pmax≤39KW (soggetta a progettazione definitiva)

Metodo: raffreddamento ad acqua.È stabile e silenzioso.Marchio nazionale ben noto.

Flussometro: 15 T/h

Requisiti dell'acqua del rubinetto: Tubo dell'acqua: 1/2 "pressione dell'acqua: 0,3 ~ 0,6 MPa

Temperatura ambiente: 5℃~+35℃, umidità relativa: ≤90% RH

Nelle vicinanze non devono essere presenti elevate concentrazioni di componenti, gas corrosivi e atmosfere infiammabili ed esplosive

AC380V±10%, 50HZ±1HZ, sistema trifase a cinque fili

Il foro per il cavo di alimentazione si trova nella parte posteriore in basso a destra della camera di prova

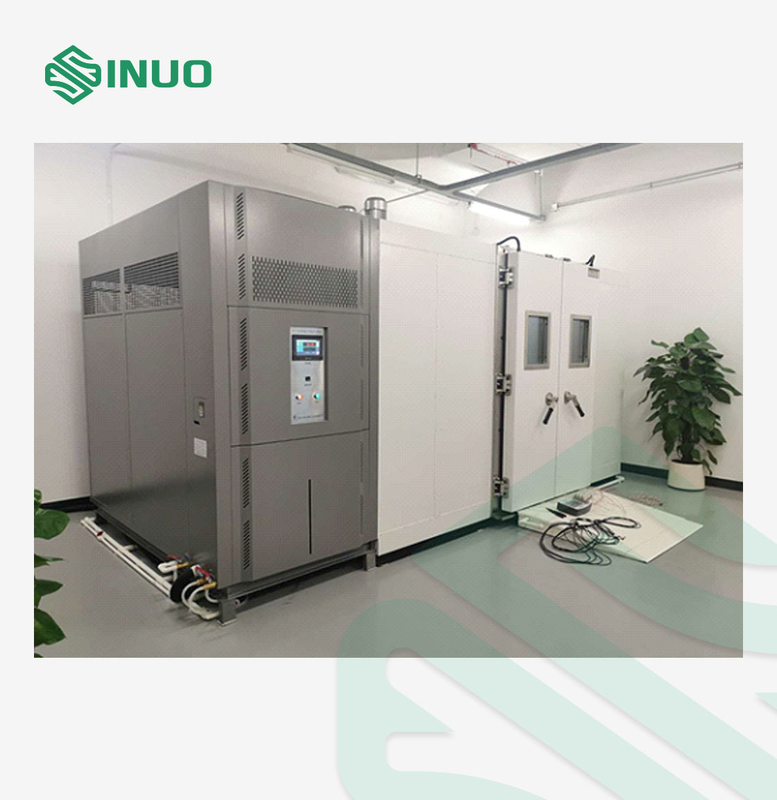

La camera di prova e l'unità di refrigerazione sono di tipo split.Dopo che l'apparecchiatura è stata installata sul posto, la tubazione di refrigerazione e il circuito elettrico vengono collegati e controllati prima di avviare la macchina.

Il controller adotta un quadro elettrico indipendente ed è installato sul lato destro del laboratorio.

L'apparecchiatura è di tipo split e l'unità di refrigerazione e il quadro elettrico sono installati sul lato destro dell'apparecchiatura.

La connessione tra il corpo della scatola e l'unità adotta una scatola di giunzione antideflagrante e un tubo in acciaio zincato e il processo di connessione è conforme agli standard nazionali pertinenti per la protezione antideflagrante.

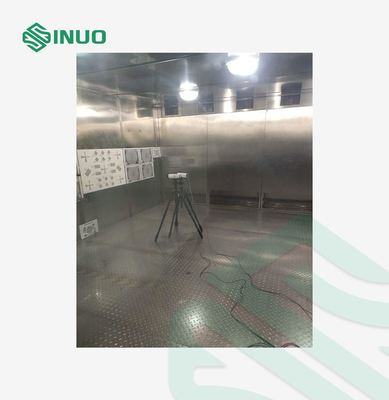

La parete interna è composta daPiastra in acciaio inossidabile SUS304 da 1,2 mme tutti i TIG non sigillati vengono saldati continuamente per garantire l'assenza di perdite dopo il test a lungo termine.

La piastra inferiore è una piastra antiscivolo in acciaio inossidabile con una capacità di carico di ≥ 300 kg/m2 (carico uniforme).

Il fondo della scatola è parzialmente trattato e solidificato.Struttura del fondo rinforzata.Le prestazioni di isolamento termico dello strato isolante termico del pavimento e della parete della scatola.La piastra superiore è consistente e i canali di drenaggio sono riservati nella parte inferiore.

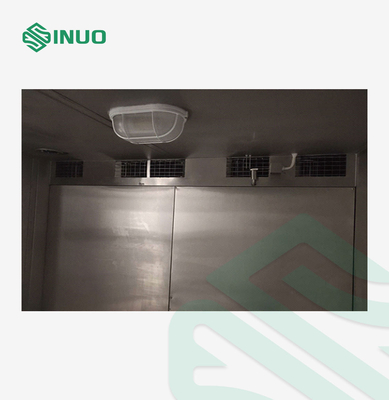

Il condotto dell'aria si trova dietro lo studio:

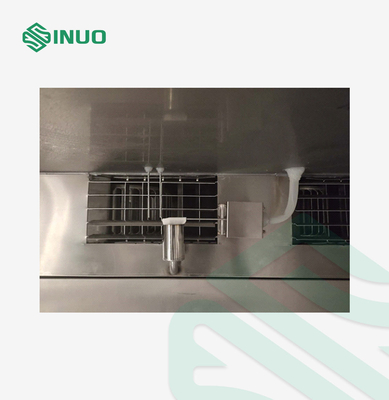

Il motore antideflagrante è installato sulla parte superiore della scatola, la girante del ventilatore centrifugo in alluminio è installata sulla parte superiore della scatola di prova e l'aria viene fornita uniformemente attraverso l'uscita dell'aria della voluta per soddisfare i requisiti di uniformità della temperatura.

1. Configura 2 porte divise, la dimensione dell'apertura della porta (800+800) L×2000Hmm

2. La porta è sigillata con una striscia di tenuta in gomma siliconica morbida a doppio strato resistente alle alte e alle basse temperature

3. La cerniera rotante può garantire un angolo di apertura della porta ≥ 120 gradi

4. Il bordo interno della porta è impostato con una fascia riscaldante a temperatura costante e il sistema di controllo accende automaticamente la fascia riscaldante per scongelare in base alla temperatura dello studio.

Sul cancello sono installate due serie di finestre di osservazione visiva (400×500 mm).Il vetro della finestra di osservazione è realizzato in vetro isolante multistrato rivestito con pellicola riscaldante elettrica.La finestra di osservazione ha un'elevata trasmissione della luce, un buon effetto di isolamento termico e nessun filo di resistenza sulla superficie del vetro.Osservazione e altri vantaggi, quando la temperatura dello studio è inferiore alla temperatura ambiente, il controllo attiva automaticamente la funzione di disappannamento della finestra di osservazione.

1. Il motore adotta un motore professionale: 0,75KW, 6 set di IP55

2. La voluta del ventilatore è realizzata in alluminio per evitare scintille derivanti dall'attrito tra la girante e la voluta;

3. Sia l'involucro interno che quello esterno sono dotati di linee di messa a terra affidabili e la superficie dell'apparecchiatura è spruzzata con vernice conduttiva antistatica per garantire che non si possa accumulare elettricità statica sulla superficie dell'involucro dell'apparecchiatura.

4. Il sensore di temperatura (PT100) adotta un sensore a prova di esplosione.

5. Il dispositivo di riscaldamento è un riscaldatore in acciaio inossidabile senza fiamma libera.

6. Il cablaggio degli apparecchi elettrici antideflagranti soddisfa i requisiti nazionali antideflagranti.

7. Predisporre un dispositivo di protezione da sovratemperatura indipendente, ovvero uno strumento di protezione della temperatura a due sezioni, per prevenire il pericolo di superamento della temperatura nell'ambiente di lavoro.

1. Riscaldatore a filo riscaldante in lega di nichel-cromo

2. Modalità di controllo del riscaldatore: regolazione dell'ampiezza dell'impulso a periodo uguale senza contatto, SSR (relè a stato solido)

3. Potenza del riscaldatore: ≤12,0KW

Viene adottato il dispositivo di rifornimento automatico dell'acqua.Dopo aver collegato l'acqua del rubinetto con un tubo dell'acqua da 1/2", il dispositivo di approvvigionamento idrico è un marchio famoso a livello internazionale, che può filtrare e deionizzare automaticamente l'acqua.

Portata acqua demineralizzata: 10L/h

Pressione dell'acqua: 0,1 ~ 0,25 MPa

Durezza dell'acqua: ≤0,03 mol/L (1,5 mg/L, calcolato come CaCO3) m, lo standard nazionale per l'acqua di umidificazione, per fornire l'acqua deionizzata necessaria per la parte di umidificazione dell'apparecchiatura

Nuovi refrigeranti che soddisfano i requisiti internazionali di protezione ambientale:

1. Grado per alte temperature: R404A

2. Grado per basse temperature: R23

1. La configurazione principale del sistema di refrigerazione adotta componenti importati dall'Europa e dagli Stati Uniti.Per la configurazione specifica consultare l'elenco delle configurazioni principali dell'apparecchiatura;

2. Lo scambiatore di calore a piastre brasate in acciaio inossidabile Danfoss viene utilizzato come condensatore evaporativo del sistema di refrigerazione a cascata, con una piccola differenza di temperatura di trasferimento del calore, elevata efficienza di scambio termico e aspetto compatto;

3. Per evitare che l'acqua sbrinata sul compressore scorra liberamente, sotto il compressore è installata una vaschetta di raccolta dell'acqua, che viene raccolta e scaricata in modo centralizzato;

4. Dotato di manometro per visualizzare la pressione del sistema, utile per l'ispezione e la manutenzione del sistema di refrigerazione

Per ridurre il rumore in laboratorio, viene adottato uno schema completo di riduzione del rumore interno dell'unità e di assorbimento degli urti del compressore.

1. Smorzamento del compressore

1.1 Installare molle ammortizzanti e cuscinetti in gomma nella parte inferiore del compressore per ridurre la trasmissione delle vibrazioni del compressore al telaio dell'unità attraverso la base;

1.2 I tubi di aspirazione e scarico del compressore utilizzano tubi metallici ammortizzanti della ditta American Packless o della Castel italiana per ridurre la trasmissione delle vibrazioni attraverso i tubi.

1.3 La tubazione del processo del compressore adotta una curvatura ammortizzante e un fissaggio distale per evitare la risonanza

2. Silenziatore nell'unità;

L'involucro dell'unità è incollato con cotone fonoassorbente.Poiché l'interno dell'unità necessita di ventilazione e dissipazione del calore, per ridurre la trasmissione del rumore nell'aria, all'ingresso e all'uscita dell'aria sono installati dei deflettori acustici con cotone fonoassorbente oleoassorbente per ridurre la trasmissione delle onde sonore nella stanza attraverso i fori di ventilazione.

1. Il dispositivo di riscaldamento è un riscaldatore corazzato antideflagrante

2. Il relè a stato solido viene utilizzato per l'avvio senza passaggio per lo zero per far funzionare il riscaldatore, senza scintille e rumori di contatto e ha una lunga durata.

Utilizzando il controller touch screen a colori coreano "Sanyuan" TEIM 2700, le caratteristiche principali sono le seguenti:

1. Touch screen TFT a colori da 7 pollici, l'interfaccia uomo-macchina può essere selezionata in cinese o inglese e il metodo di funzionamento del menu consente agli utenti di padroneggiare facilmente il metodo di funzionamento dell'apparecchiatura;
2. Precisione del display: temperatura 0,1 ℃;tempo 0,1 min
3. È possibile selezionare due metodi di test: temperatura costante (funzionamento manuale) o programma (ovvero, funzionamento automatico con programma preimpostato)
4. Il funzionamento dell'apparecchiatura ha un elevato grado di automazione.Impostare la temperatura target o le procedure operative preimpostate dell'apparecchiatura.Dopo aver attivato il pulsante di funzionamento, il sistema può determinare automaticamente se aprire l'unità di refrigerazione, il riscaldatore o il ventilatore.I colleghi possono regolare automaticamente la potenza di riscaldamento senza operazioni o monitoraggio eccessivi da parte dell'utente, è possibile ottenere la curva del processo di test ideale.
5. La funzione di esecuzione del programma preimpostato consente agli utenti di preimpostare 1000 curve di programma, ciascuna curva può essere impostata fino a 100 passaggi, 6 gruppi di piccoli cicli e 10 programmi diversi possono essere collegati e il programma può essere recuperato e memorizzato per il test successivo.può essere chiamato direttamente.
6. Durante il test è possibile visualizzare in tempo reale importanti parametri di riferimento come la temperatura target attuale, la temperatura misurata, la potenza termica, il tempo di esecuzione e il processo in corso del programma.
7. Può memorizzare curve e dati di temperatura per 600 giorni.
8. Funzione di autodiagnosi dei guasti, quando l'apparecchiatura si guasta, emetterà automaticamente un allarme e interromperà l'alimentazione.I colleghi visualizzeranno il fenomeno dell'errore e una semplice descrizione dell'errore sul controller e gli utenti potranno facilmente individuare la causa in base all'errore.

1. Funzione di registrazione dati USB:

2. È possibile inserire direttamente qualsiasi disco U in qualsiasi punto del file di registrazione della cronologia ed eseguire operazioni come lettura e analisi sul computer.

3. Potenti funzioni software per PC, interfaccia Ethernet standard 10M/100M, acquisizione automatica dell'indirizzo IP, identificazione della rete e facile controllo.

3.1.Computer ospite:

Il computer host è direttamente collegato a un test box tramite un cavo di rete

3.2 LAN:

Più computer e più connessioni LAN dell'area di controllo dell'UMC1000

3.3 Sincronizzazione remota WEB SERVER;

Il monitoraggio remoto può essere effettuato tramite il test INTERNET NET.

1. Sicurezza del personale

1.1 protezione dalle perdite

2. Sicurezza dell'attrezzatura:

2.1 perdita di fase dell'alimentazione, errore di fase, protezione da instabilità di tensione;

2.2 Protezione di limitazione della corrente del circuito di controllo

2.3 Protezione da sovraccarico del motore del ventilatore

2.4 Protezione da sovraccarico corrente del compressore

2.5 protezione da surriscaldamento del compressore

2.6 Protezione alta pressione del compressore

2.7 protezione da cortocircuito del riscaldatore

2.8 Protezione dalle perdite dell'apparecchiatura

2.9 Funzione di protezione da sovratemperatura indipendente secondaria

Temperatura: 5 ℃ ~ 35 ℃

Umidità relativa: ≤85

Pressione atmosferica: 80-106 kPa

Non ci sono forti vibrazioni intorno;

Nessuna luce solare diretta o radiazione diretta da altre fonti di calore;

Nessun flusso d'aria forte: quando è necessario forzare il flusso d'aria circostante, nessun flusso d'aria viene soffiato direttamente nella scatola;

Non c'è un forte campo elettromagnetico intorno;

Non c'è un'alta concentrazione di polvere e sostanze corrosive in giro.

Voltaggio e frequenza: AC380V±10%, 50Hz, trifase a quattro fili + filo di terra protettivo

Resistenza di terra del filo di terra di protezione: La resistenza di terra del filo di terra di protezione è inferiore a 4 Ω
