Passeggiata in camera di prova ambientale

IEC60068-2-30 Camera di controllo dell'umidità e della temperatura 22m3

IEC60068-2-30 Camera di controllo dell'umidità e della temperatura 22m3

Marchio:	Sinuo
Numero di modello:	SN881-22m3
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Uniformità della temperatura:

≤2℃

Efficace volume:

22 m3

Precisione del controllo dell'umidità:

+/- 3%

. Precisione di controllo della temperatura:

+/- 0,5°C

Intervallo di temperatura:

10° ≈ 80°C

Intervallo di umidità:

20%-90%Rh

Dimensione interna della scatola:

W4500 mm*H2270 mm*D2200 mm

Dimensione esterna della scatola:

W5100 mm*H3700 mm*D2800 mm

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set/mese

Evidenziare:

22m3 camera a temperatura controllata

IEC60068-2-30 camera a temperatura controllata

Descrizione del prodotto

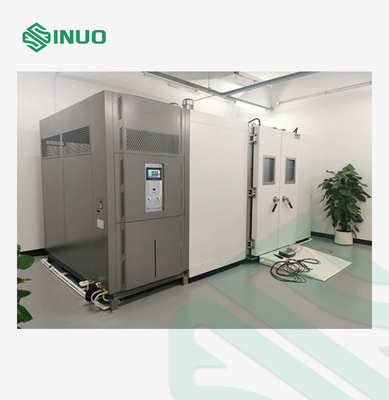

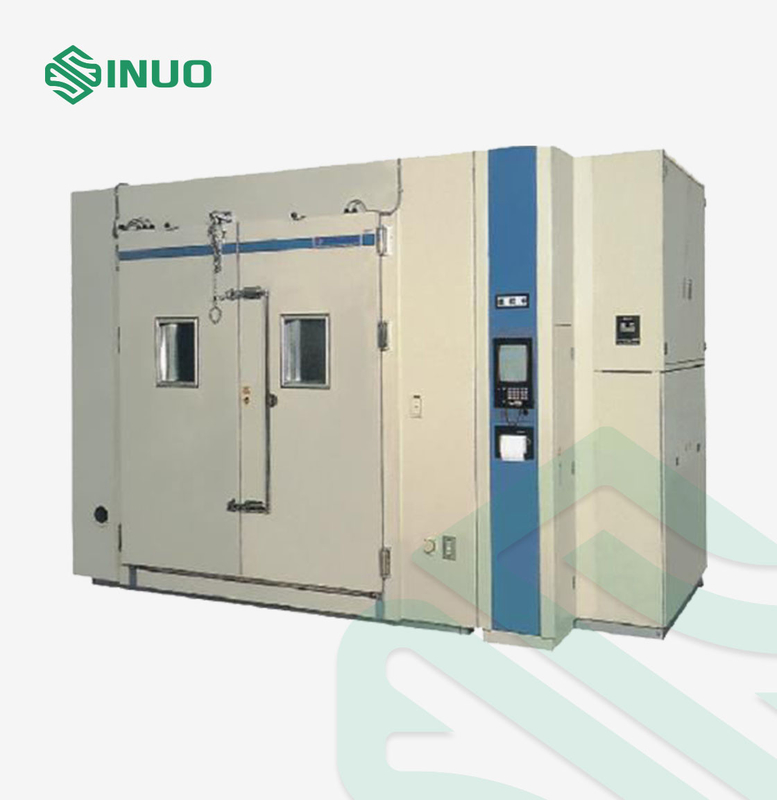

IEC60068-2-30 Camera di controllo dell'umidità e della temperatura 22m3

Norme e clausole rispettate

IEC60068-2-30:2005 ¢Prove ambientali-parte 2-30: prove-prova Db: calore umido, ciclico (12h+12h ciclo), IDT

IEC60068-2-78:2012 ¢Prove ambientali-parte 2-78: prove-cabina di prova: calore umido, stato stazionario, IDT

IEC60068-2-1:2007 ¢Prove ambientali-parte 2-1: prove-prova A: freddo, IDT

IEC60068-2-2:2007 ¢Prove ambientali-parte 2-1: prove- prova B-calore secco, IDT

Informazioni sul prodotto:

Questa apparecchiatura è adatta per prove di affidabilità di simulazione ambientale di vari prodotti elettrici ed elettronici e di altri prodotti, parti e materiali,come temperatura alta e bassa costanti, cambiamento graduale e prove di ciclo.

Restrizioni di prova di sicurezza:

A) Esame e stoccaggio di campioni di sostanze infiammabili, esplosive e volatili

B) Esame di campioni di sostanze corrosive,esame e conservazione di campioni biologici

C) Prova e stoccaggio di campioni di sorgenti di emissioni elettromagnetiche forti

Parametri tecnici

Nome del prodotto	Camera di prova a temperatura e umidità costanti
Modalità	SN881-22m³
Volume effettivo	22 m3
Dimensione della scatola interna	W4500 mmH2270 mmD2200 mm
Dimensioni della scatola esterna	Circa W5100 mmH3700 mmD2800 mm(Escluse le dimensioni dell'unità) Ricordo: si rimanda al progetto finale e si confermano le tre viste per le dimensioni esterne
Prestazioni
Metodo di raffreddamento	raffreddamento ad acqua
Intervallo di temperatura	10° ≈ 80°C
Intervallo di umidità	20%-90%RH
Variazioni di temperatura/umidità	±2°C / ±2,0%RH
Precisione del controllo della temperatura	+/- 0,5C
Precisione del controllo dell'umidità	+/- 3%
Uniformità della temperatura	≤ 2°C
Tempo di riscaldamento	Da 10°C a 80°C, media di non linearità a scala completa di circa 2K/minuto senza carico
Tempo di raffreddamento	Da 80°C a 10°C, media non lineare a scala completa di circa 2K/minuto senza carico
Superamento dell'innalzamento e dell'abbassamento della temperatura	≤ ± 1°C
Diagramma schematico di temperatura e umidità	PS: umidità standard 20%~95%HR
Struttura e materiale
Materiale della scatola esterna	Adottare una vernice avanzata in acciaio a freddo e caldo
Materiale della scatola interna	SUS304 lamiera di acciaio inossidabile
Materiali isolanti termici	Spuma di poliuretano rigido resistente alle alte temperature e al fuoco
Striscia di tenuta del telaio della porta	Strisce di tenuta di gomma di silicone
Porta della camera	Delle porte a doppia foglia aperte all'esterno, il telaio della porta e il bordo del pannello della porta sono dotati di dispositivi di riscaldamento elettrico e fossato di traboccaggio
finestra di osservazione in vetro elettrico	Quantità: 2 Localizzazione: alla porta della sala di prova (o nel luogo indicato dal cliente) Forma: vetro rinforzato sotto vuoto a tre strati con elemento di riscaldamento antinfoco integrato

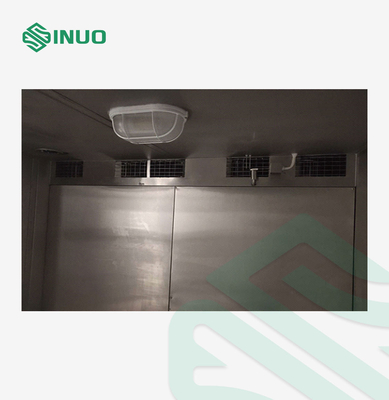

Illuminazione	Lampada a risparmio energetico a bassa e alta temperatura resistente alle esplosioni
Porta di bilanciamento della pressione	Tutte leghe di alluminio con linea anti sudorazione 4 serie di finestre a pressione auto-risistemati
Portamento di peso	Carico di laboratorio: 500 kg
Buco di campionamento	Un foro di diametro φ100 mm sulla parete laterale sinistra della camera e dotato di un tappo di isolamento in gomma e di un coperchio in gomma allo stesso tempo.

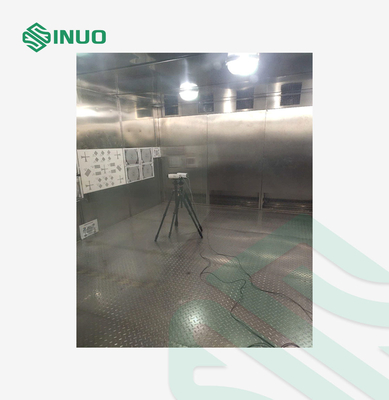

Pavimento antiscivolo	Il pavimento adotta un design antiscivolo in acciaio inossidabile da 4,0 mm per evitare che il personale si infortuni durante le operazioni interne.
Drenaggio	Il pavimento è progettato con un serbatoio di drenaggio, e la camera di prova non ha acqua all'interno dopo la fine della prova ad alta temperatura e umidità
Coppa dei piedi	Il bicchiere del piede della scatola elettrica adotta pad silica gel per assorbire gli urti e proteggere il compressore e la saldatura del tubo di rame
Rumore dell'intera macchina	¢80dB
Sistema di condizionamento dell'aria
Metodo a temperatura costante	Adottare il metodo della bilancia a freddo
Metodo di raffreddamento ad aria	Frigoriferi a compressione a cascata
Motore circolante	Taiwan Tatung Motore a bassa tensione ad induzione
Sensore	con sensore e regolatore di misurazione della temperatura e dell'umidità Sensore di resistenza in platino PT100
Ruota a vento	Ventilatore circolante centrifugo a più ali, lama in lega di alluminio resistente a alte e basse temperature
Sistema di refrigerazione
Metodo di raffreddamento	Compressore originale importato silenzioso a cascata, ad alta efficienza ed a risparmio energetico
Compressore	Compressore semihermetico Bitzer originale tedesco importato. 2 serie di compressori da 6 CV
Agente frigorifero	Protezione ambientale non fluorata HFC404A (Honeywell) e refrigerante DuPont R23
Condensatore	Tipo di guscio e tubo ad alto rendimento (raffreddamento ad acqua) Equipaggiato con torre di raffreddamento dell'acqua (marchio noto) e condotto
Evaporatore	Evaporatore a pinne multi-sezione ad alta efficienza con membrana idrofila (pinna ispessita)
Separatore di olio	Emerson AW
Valvola di espansione	Valvola di espansione termica Danfoss
Valvola solenoide	Giappone Saginomiya e Danfoss
Altri accessori	Tutti i prodotti di alta qualità del primo marchio internazionale (foto a destra: filtro di asciugatura)
Deumidificazione	Congelazione e deumidificazione da parte del sistema di refrigerazione (l'aria contenuta nella scatola passa attraverso l'evaporatore al di sotto della temperatura del punto di rugiada e l'acqua viene precipitata). *Scegliere pinne di evaporatore con trattamento a membrana idrofila, migliore prestazione di deumidificazione, perché la tensione idrica delle pinne di alluminio a membrana idrofila è piccola,le gocce d'acqua della condensazione dell'aria sono facili da scivolareIn questo modo si migliora notevolmente l'efficienza della deumidificazione.
Sistema di riscaldamento e umidificazione
Metodo di riscaldamento	Riscaldamento elettrico
Metodo di alimentazione del vapore	Iniezione diretta aperta, l'interno del generatore è direttamente collegato alla camera di prova, mantenendo la pressione interna vicino a zero
tubi di riscaldamento	Viene utilizzato un tubo di riscaldamento elettrico in lega di nichel-cromo con pinne in acciaio inossidabile, un tubo di riscaldamento progettato per l'adesione anti-MC, un collegamento con il riscaldatore, un filo resistente al calore,il riscaldatore è posizionato nel condotto d'aria circolante sulla parte superiore della scatola, e intorno ad esso vengono aggiunti materiali resistenti al fuoco e isolanti termicamente

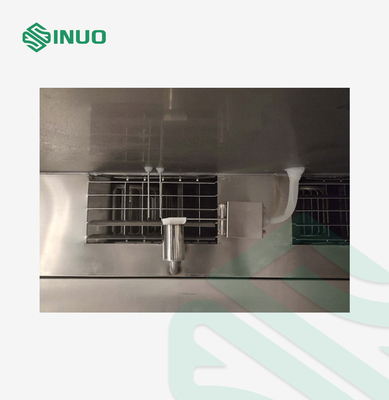

tubo di umidificazione	A) Per l'umidificazione viene utilizzato il cilindro di umidificazione (metodo della caldaia), che è più veloce dell'umidificazione tradizionale della superficie (tipo vaschetta d'acqua) e ha una maggiore precisione di controllo. Nella scatola. Non produrrà inquinamento da impurità come la scala, ha buone prestazioni a bassa umidità ed è facile da pulire. B) Il tubo di umidificazione adotta un rivestimento senza saldature in acciaio inossidabile, la resistenza di isolamento è superiore a 50 MΩ e dispone di un controllore di prevenzione delle ustioni a secco C) La bombola di umidificazione è realizzata in acciaio inossidabile e dispone di una finestra di osservazione del livello dell'acqua. D) Basse temperature con aria secca
Caldaie di umidificazione	Installato all'interno della sala macchine
Trattamento delle acque di umidificazione	Equipaggiato con un dispositivo di ammorbidimento dell'acqua dedicato, in grado di rimuovere efficacemente le impurità nell'acqua (1 set di apparecchiature per il sistema di recupero dell'acqua pura,con filtro al carbone attivo per filtrare le impurità dell'acqua).
I principali componenti del circuito di controllo	I componenti principali del circuito di controllo sono tutti di alta qualità di marca
