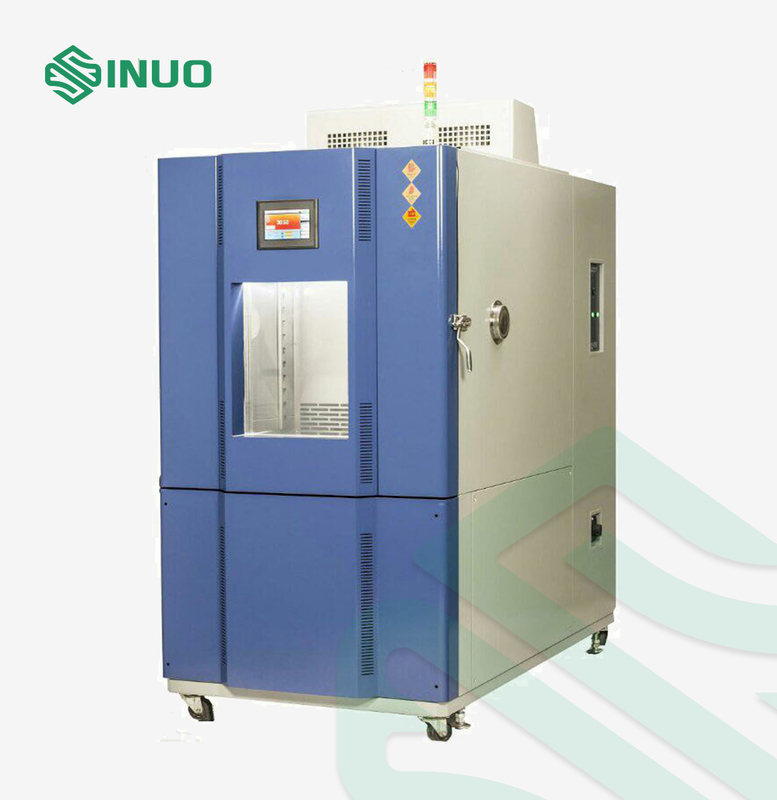

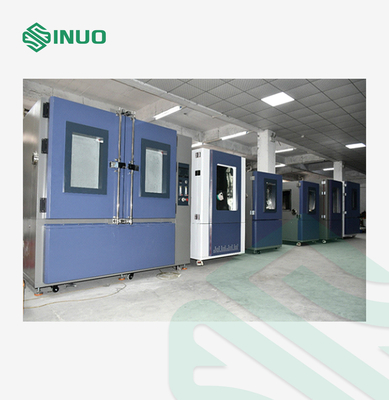

IEC60068-2-78 Camera di prova per umidità a temperatura costante 1500L

1. Limitazione del campione

2. Volume, dimensioni e peso

1. Volume del contenuto nominale

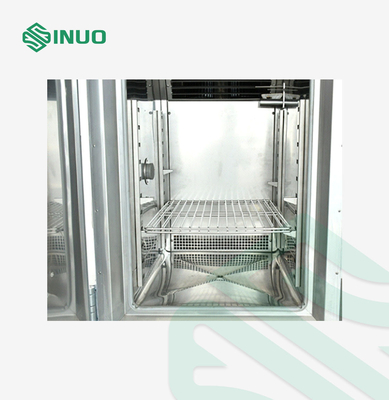

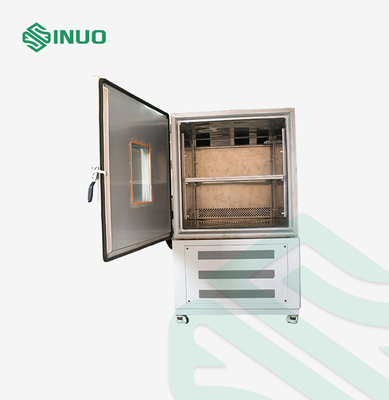

2. Dimensioni della camera interna

3. Dimensioni esterne

4. Peso

3. Prestazioni

1. Intervallo di temperatura

2. Intervallo di umidità

(20 ¢ 98)% RH (riferimento al grafico del range di temperatura e umidità controllabile, senza carico umido e calore attivo)

Grafico dell'intervallo di temperatura e umidità controllabile

3. Variazioni di temperatura

d. fluttuazioni di umidità

5. Disparità di temperatura

6. Disparità di umidità

7. Risoluzione di visualizzazione della temperatura

8. Risoluzione di visualizzazione dell'umidità

1. Tasso di riscaldamento

10. Tasso di raffreddamento

11. Condizioni di carico

• Rumore di lavoro

Livello acustico ≤ 75 dB

(Misurato in una stanza insonorizzata con una temperatura ambiente di 25 °C e un'eco bassa; con una ponderazione A si verifica un valore medio di 8 punti;ciascun punto di prova è situato a 1 metro dalla fonte di rumore e a 1 metro dal suolo)

4. Caratteristiche strutturali

1. Materiale

1Materiale della parete esterna: A3

2.Materiale della parete interna: lamiera in acciaio inossidabile SUS304#
3Materiale di isolamento del corpo della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm

4Materiale di isolamento delle porte: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

2. Forza strutturale inferiore

3. Canale di condizionamento

1 Ventilatori centrifughi a asse lungo in acciaio inossidabile: 4 unità/90 W.

2Ventilatore, riscaldatore, evaporatore (anche deumidificatore), dispositivo di drenaggio, porta di bilanciamento della pressione, piastra regolabile di guida dell'aria, sensore di temperatura

4. Configurazione standard della camera di prova

1 vetro temperato al vuoto a 3 strati 400x600x40 mm.

2 maniglia piatta incorporata,

3Cernia di porta: SUS #304 cerniera importata

4 Lampade a risparmio energetico nella scatola: lampade a risparmio energetico a LED

5Buco di piombo: φ50 mm 1 pezzo

5. Porta

1 La porta a un pezzo si apre verso l'esterno, con la cerniera sulla sinistra e la maniglia sulla destra (quando si guarda la parte anteriore della scatola).

2 Dotato di un meccanismo di chiusura della porta di sicurezza (la porta può essere aperta nella sala di prova), la porta è dotata di calore elettrico per evitare la condensazione,e la gamma di visibilità della finestra di osservazione del vetro isolante è approssimativamente (W400×H600mm)Dispositivo di riscaldamento elettrico per prevenire la condensazione sul telaio della porta

6. Pannello di controllo

7. Sala macchine

8. Armadio di distribuzione dell'energia

1. Scaldaia

1 Riscaldatore elettrico in acciaio inossidabile a tubo di calore a pinna

2Metodo di controllo del riscaldamento: SSR (Solid State Relay) senza contatto con modulazione della larghezza dell'impulso a periodo uguale

Potenza di riscaldamento: circa 4 kW

5. Sistema di refrigerazione

1. Dispositivo di refrigerazione

1Sistema di refrigerazione ad altissima temperatura a vortice a basso rumore American Emerson (metodo di dissipazione del calore raffreddato ad aria).

2 Metodo di raffreddamento: raffreddamento ad aria

2. Dispositivo di scambio caldo e freddo

3. Regolazione del carico di riscaldamento

1Adottare il dispositivo di regolazione automatica del flusso di carbone freddo per eliminare efficacemente il carico di riscaldamento del prodotto da testare e la tecnologia tedesca/giapponese.

2Confrontato con il progetto tradizionale, la stabilità e la riproducibilità del controllo sono più elevate e raggiunge una superefficienza di risparmio di potenza e un maggiore risparmio energetico.

4. Componenti ad alta efficienza

1Il condensatore e l'evaporatore adottano un dispositivo in pinna di alluminio di tipo doppio spoiler AC&R.

2I dispositivi di frenatura adottano accessori di refrigerazione Chiming importati

5. Sistema di espansione

6. Condensatore di evaporazione

7. Metodo di controllo del frigorifero

1Il regolatore del sistema di controllo regola automaticamente le condizioni di funzionamento del frigorifero in base alle condizioni di prova.

2 Valvola di regolazione della pressione di evaporazione.

Circuito di raffreddamento dell'aria di ritorno del compressore

4Il sistema di refrigerazione è progettato con misure di riduzione delle vibrazioni e del rumore, quali tubi ammortizzatori.

8. Agente frigorifero

6. Sistema di controllo elettrico

1. Controller

2. Specifiche del controller

1. 7-inch touch screen a colori veri

2Due metodi di controllo: programma/valore impostato

3Tipo di sensore: due ingressi PT100 (input elettronico del sensore opzionale)

4. modalità di uscita: impulso di tensione (SSR) / uscita di controllo: 2 canali (temperatura/umidità)/2 canali uscita analogica 4-20mA/16 canali uscita relè (passivo)

5Segnali di controllo: 8 canali segnali di controllo IS/8 canali segnali di controllo T/4 canali segnali di controllo AL

6Segnale di allarme: 16 DI allarmi per ostacoli esterni

7. Intervallo di misurazione della temperatura: -90,00°C-200,00°C, (opzionale -90,00°C-300,00°C) errore ±0,2°C

8. Intervallo di misura dell'umidità: 1,0 - 100% RH, errore ± 1% RH

9Interfaccia di comunicazione: (RS232 o RS485, la distanza di comunicazione più lunga è di 1,2 km [la fibra ottica può raggiungere 30 km]

10Tipo di lingua dell'interfaccia: inglese

11. multiple uscite di relè combinate di segnali, i segnali possono essere sottoposti a operazioni logiche (NOT, AND, OR, NOR, XOR), indicati come capacità di programmazione PLC;

12Metodi di controllo del relè diversificati: modalità parametro->relè, modalità relè->parametro, modalità combinazione logica, modalità segnale composito

13. Editing dei programmi: 120 gruppi di programmi possono essere programmati e ogni gruppo di programmi può avere un massimo di 100 segmenti

3. Parametri tecnici del regolatore

Precisione: temperatura ± 0,1°C + 1 cifra, umidità ± 1%R.H+ 1 cifra

Risoluzione: temperatura ±0,01°C, umidità ±0,1%R.H.

La pendenza di temperatura: da 0,1 a 9,9 può essere impostata.

Dispone di funzioni di standby e di allarme a limite superiore e inferiore.

Segnale di ingresso di temperatura e umidità PT100x2.

9 serie di impostazioni dei parametri di controllo PID, calcolo automatico PID.

schermo di correzione automatica per lampadine secche e bagnate

4. Metodo di controllo

1PID di saturazione antiintegrale

2BTC metodo di controllo della temperatura bilanciata + controllo intelligente della capacità di raffreddamento DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura)

3BTHC metodo di controllo della temperatura e dell'umidità in equilibrio + controllo intelligente della capacità di raffreddamento DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura e dell'umidità)

5. Funzione di visualizzazione dello schermo

Adotta lo stile di conversazione sullo schermo, non è richiesto l'inserimento di un tasto e le opzioni possono essere toccate direttamente sullo schermo.

I valori di temperatura impostati (SV) e effettivi (PV) sono visualizzati direttamente.

Può visualizzare il numero del programma attualmente in esecuzione, il segmento, il tempo rimanente e il numero di cicli.

Funzione di tempo accumulato dell'operazione.

Il valore di impostazione della temperatura del programma è visualizzato in una curva grafica, con la funzione di visualizzazione in tempo reale dell'esecuzione della curva del programma.

Ha una schermata di modifica del programma separata, e almeno 5 segmenti di temperatura, umidità e tempo possono essere inseriti su ogni pagina.

La schermata del prompt di errore viene visualizzata.

La retroilluminazione dello schermo può essere regolata.

La funzione di protezione dello schermo può essere impostata su timer, TIMER o spegnimento manuale.

6. Capacità di programmazione e funzioni di controllo

Gruppi di programmi utilizzabili: massimo 120 PATTEN.

Capacità di memoria utilizzabile: 12000 segmenti in totale.

Esecuzione ripetibile dei comandi: ogni comando può essere eseguito fino a 3200 volte.

Il programma è creato in stile conversazionale, con funzioni come la modifica, la cancellazione e l'inserimento.

Impostazione del tempo dei segmenti 0~99 ore59 minuti.

Dispositivo di controllo del modulo di programmazione x2 impostato.

Dispone di una memoria di programma spenta e avvia e riprende automaticamente l'esecuzione del programma dopo il ripristino dell'alimentazione.

Con interfaccia di comunicazione RS-485 o RS-232.

Le curve grafiche possono essere visualizzate in tempo reale quando il programma viene eseguito.

Ha la funzione di regolare automaticamente la capacità di congelamento.

Ha funzioni di avvio e di arresto programmate.

Con funzione di regolazione di data e ora.

Funzione di blocco del pulsante e dello schermo (LOCK).

7. Dispositivo di protezione della sicurezza

1. Sistema di refrigerazione

2. Camera di prova

3. Altra protezione

1Protezione contro le perdite

2- tubo di riscaldamento senza protezione da asciugatura ad aria

3Protezione da sovraccarico e cortocircuito

4.Protezione contro i disagi di corrente

5.Protezione a basso livello di acqua

8. Condizioni d'uso

1. Il sito di installazione

1Il terreno è piatto e ben ventilato.
2Nessuna forte vibrazione intorno all'attrezzatura.
3Nessun forte campo elettromagnetico intorno all'attrezzatura.
4- Nessuna sostanza infiammabile, esplosiva, corrosiva e polvere intorno all'apparecchiatura
5. Si lascia intorno all'apparecchiatura uno spazio di utilizzo e di manutenzione adeguato, come illustrato di seguito:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40cm

2. Condizioni ambientali

Imax≤32A

Pmax≤13KW
