Passeggiata in camera di prova ambientale

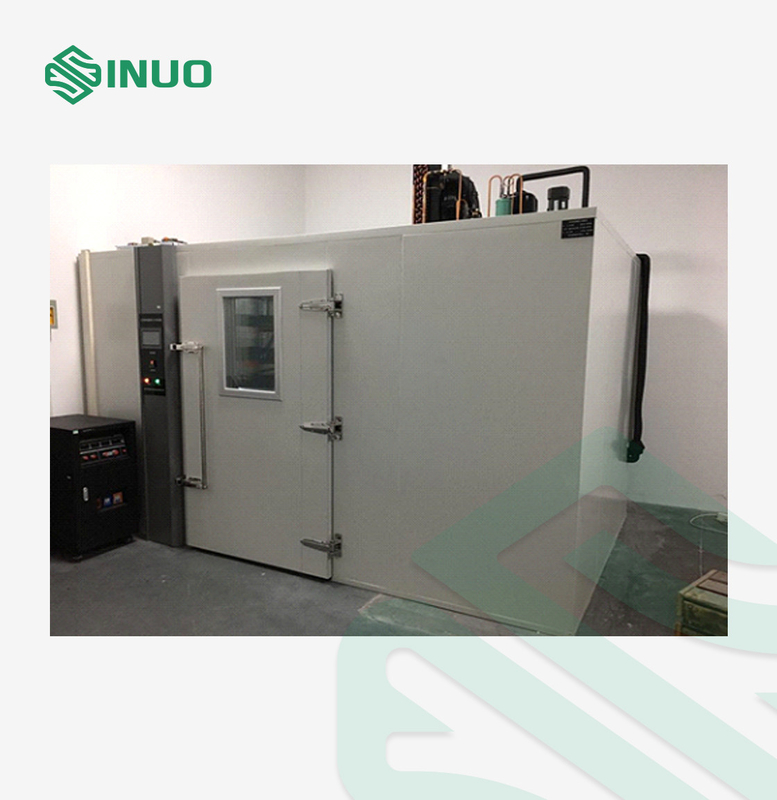

IEC60068-2-78 2012 Camera di prova a temperatura e umidità costanti 6m3

IEC60068-2-78 2012 Camera di prova a temperatura e umidità costanti 6m3

Marchio:	Sinuo
Numero di modello:	SN886-6m3
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Variazioni di temperatura:

≤±0.5℃

Deviazione di temperatura:

≤±2.0℃

Intervallo di umidità:

20-98% RH

Diviazione di umidità:

+2,0%RH / -3,0%RH

Tasso di riscaldamento:

-70℃~+180℃

Tasso di raffreddamento:

+ 180°C ∼ 70°C

Dimensione interna della camera:

W2000mm x D1500mm X H2000mm

Dimensioni della camera esterna:

W 2300 mm × D 2890 mm × H 2350 mm

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set/mese

Evidenziare:

Camera di prova a temperatura costante e umidità

6m3 camera di prova di umidità

IEC60068-2-78 2012 Camera di prova dell'umidità

Descrizione del prodotto

IEC60068-2-30 Camera di controllo dell'umidità e della temperatura 22m3

Norme e clausole rispettate

IEC60068-2-30:2005 ¢Prove ambientali-parte 2-30: prove-prova Db: calore umido, ciclico (12h+12h ciclo), IDT

IEC60068-2-78:2012 ¢Prove ambientali-parte 2-78: prove-cabina di prova: calore umido, stato stazionario, IDT

IEC60068-2-1:2007 ¢Prove ambientali-parte 2-1: prove-prova A: freddo, IDT

IEC60068-2-2:2007 ¢Prove ambientali-parte 2-1: prove- prova B-calore secco, IDT

Informazioni sul prodotto:

Questa camera di prova simula l'ambiente variabile di temperatura e umidità per i prodotti o materiali.strumento e contatore e altre parti del prodotto in ambiente ad alta e bassa temperatura e umido durante la conservazione, il trasporto e l'uso, per determinare l'adattabilità a temperatura dei prodotti o materiali sopra indicati a temperature elevate e basse e ambiente umido,specialmente per le modifiche delle prestazioni e delle proprietà meccaniche dell'elettrificazione del prodotto.

Parametri tecnici

- No, no, no, no.	Progetto	Contenuto
A	Numero del prodotto	SN886-6m3
B	Marca del prodotto	SINUO
C	Dimensioni interne della camera	W2000mm x D1500mm X H2000mm
	Dimensioni della camera esterna	Parte dell'armadio: circa 2300 mm W × 2890 mm D × 2350 mm H
D	Intervallo di temperatura	-70°C+180°C (intervallo regolabile)
	Tasso di riscaldamento	-70°C+180°C velocità media di riscaldamento durante tutto il processo circa 2~3°C/min
	Tasso di raffreddamento	+180°C−70°C velocità media di raffreddamento durante tutto il processo circa 0,7°C/min
	Risoluzione di visualizzazione della temperatura	0.1°C
	Variazioni di temperatura	≤ ± 0,5°C	Dati misurati a vuoto
	Disparità di temperatura	≤ ± 2,0°C
	Intervallo di umidità	20%-98% RH
	Disparità di umidità	+2,0%RH / -3,0%RH
	Disparità di umidità	Al di sotto del 75%RH≤±5,0%RH, al di sopra del 75%RH≤+2/-3%R.H.
	Fluctuazione dell'umidità	≤ ± 2,0%R.H.
	Grafico della gamma di capacità di controllo di temperatura e umidità	(Consulta la tabella dell'intervallo di temperatura e umidità controllabile, nessuna fonte di umidità o carico termico)
E	Rumore del motore	≤ 75dB (A) (Il dispositivo di rilevamento del rumore è misurato a 1 m dalla porta dell'apparecchio)
F	Fornitore di energia	AC3¢5W 380V 50Hz (R, STN trifase a cinque fili più filo di terra) (fluctuazione di tensione ≤±10%)
G	Potenza	Complessivamente 25 kW
H	Progettazione a risparmio energetico	Il PLC del sistema di controllo viene utilizzato per regolare automaticamente le condizioni di funzionamento del frigorifero in base alle condizioni di prova.Il sistema di refrigerazione può regolare la potenza in base al carico e ha tecnologia di regolazione dell'energia del compressore, che possono ottenere ottimi effetti di risparmio energetico.
Io...	Metodo di raffreddamento	L'apparecchiatura adotta il tipo di raffreddamento ad acqua (comporta una torre dell'acqua, una pompa dell'acqua).

Struttura e materiali

Installazione complessiva	Il magazzino è assemblato e installato fissando serrature sul posto e ha un aspetto bello.Lo strato intermedio tra la camera interna e il guscio esterno è riempito di schiuma di poliuretano e piastre d'acciaio rinforzateLa struttura è solida, l'installazione è comoda e rapida e il periodo di costruzione è breve.
Materiale della camera esterna	Spessore standard della piastra di acciaio di colore esterno: 0,8 mm
Materiale della camera interna	La camera interna è realizzata in acciaio inossidabile opaco SUS#304.
Materiale isolante	100 mm di schiuma di poliuretano rigida e lana di vetro, ignifughi e ignifughi, conformi ai requisiti ambientali.Lo strato intermedio tra la camera interna e il guscio esterno è riempito di poliuretanoLa struttura è solida, l'installazione è comoda e rapida e il periodo di costruzione è breve.
Altri materiali per la costruzione o il riciclaggio di macchine	di acciaio inossidabile opaco SUS#304 (spessore totale 1,0 mm)
Materiale di fondo	Prodotto in acciaio inossidabile SUS#304 in materiale antiscivolo in rilievo
Porta della camera	L'esterno della porta è fatto di piastre d'acciaio laminate a freddo tagliate, piegate e dipinte CNC (spessore 1,2 mm),e l'interno è rinforzato con tubi quadrati per garantire nessuna deformazione o perdita di aria durante l'uso a lungo termine. porta singola a cerniera, al fine di evitare la condensazione o il gelo sul telaio della porta e sul bordo della porta durante la prova a bassa temperatura,il telaio della porta e il bordo della porta sono dotati di dispositivi elettrici di scongelamento.
Sotto	La scanalatura inferiore è larga 60 mm e profonda 30 mm. È affondata intorno al perimetro inferiore.2 scarichi di pavimento in acciaio inossidabile sono utilizzati per la camera di prova per testare ad alta temperatura e alta umidità per scaricare acqua di condensazione.

Piastra inferiore	a) carico uniforme: 500 kg/m2; b) La capacità portante della piastra inferiore è assicurata da acciaio a canalizzazione orizzontale per garantire che la camera di prova sia installata su una superficie piana.La piastra inferiore della camera di prova è montata con quadrati di legno portantiUna piastra di alluminio antiscivolo di 3 mm è installata sulla piastra inferiore in acciaio inossidabile per garantire una tensione uniforme su tutta la piastra inferiore.
Finestra di osservazione	Dimensioni della finestra di osservazione: Larghezza 400*Altezza 600 mm. La porta è dotata di una finestra di osservazione in vetro a vuoto a 3 strati resistente al calore e anti sudore.non ci sarà né gelo né condensa sulla superficie.

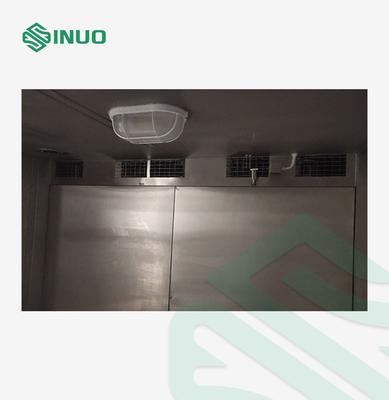

Dispositivo di illuminazione	Nella camera di prova sono installate due lampade a prova di esplosione e di umidità.
Buco di piombo	Il corpo è dotato di 1 foro Φ100 mm, 1 tappo morbido e 1 copertura per foro, che può essere utilizzato per il cavo di alimentazione esterno di prova o per la linea di segnale che passa attraverso
Dichiarazione	Il sigillo della porta della camera di prova è realizzato in striscia di gomma di silicone, resistente alle alte e basse temperature, anti-invecchiamento e con buone prestazioni di sigillamento.
Finestra di bilanciamento della pressione	La finestra di bilanciamento della pressione bilancia la pressione all'interno e all'esterno del magazzino, impedendo che la porta venga spinta verso l'esterno quando la pressione interna è troppo alta durante il riscaldamento,e impedisce alla porta di essere risucchiata verso l'interno e di non potersi aprire durante il raffreddamento- è normalmente chiuso e si apre automaticamente quando la differenza di pressione è grande.
Sensore di temperatura	Utilizzando il sensore di temperatura PT100 in platino importato, alta precisione
Sensore di umidità	Adottare sensore di umidità ad alta sensibilità con alta precisione e lunga durata
Sistema di alimentazione dell'aria
Diagramma schematico dell'alimentazione dell'aria	L'uscita dell'aria adotta il metodo di ritorno dell'aria circolatoria di uscita dell'aria superiore e ritorno dell'aria inferiore.
Caratteristiche dell'alimentazione dell'aria	L'aria viene trasportata dalla ruota di vento centrifughe e la persiana di uscita dell'aria regola la direzione del vento per garantire pienamente l'uniformità all'interno della camera.
Motore di circolazione	di potenza inferiore o uguale a 1000 W

Ruota a vento	Ventilatore di circolazione centrifugo a più ali, lame in lega di alluminio resistenti a alte e basse temperature
Sistema di refrigerazione
Metodo di raffreddamento	Compressione di vapore meccanica a cascata binaria
Compressore	Compressore a pistoni semihermetico tedesco GEA o compressore a rotolo Emerson
Agente frigorifero	HFC non fluorurati e rispettosi dell'ambiente R404a+R23
Condensatore	Tipo di guscio e tubo ad alta efficienza raffreddati ad acqua
Evaporatore	Evaporatore a pinne in leghe di alluminio multi-sezione ad alta efficienza (tipico pinne ispessite)
Altri accessori	Sono tutti prodotti di alta qualità di marchi internazionali di prima linea (immagine a destra: asciugatrice a filtri)
Deumidificazione	Congelazione e deumidificazione da parte del sistema di refrigerazione (l'aria contenuta nella scatola passa attraverso l'evaporatore a una temperatura inferiore al punto di rugiada e l'umidità viene precipitata)
Sistema di riscaldamento e umidificazione

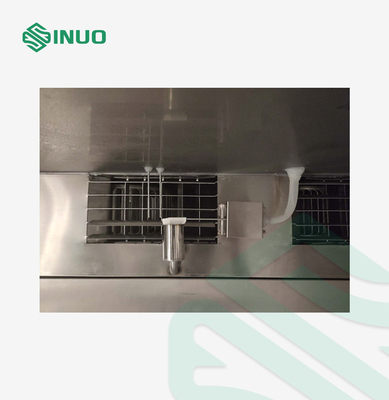

tubi di riscaldamento	Riscaldamento elettrico, filo di riscaldamento elettrico in lega di nichel-cromo di alta qualità, controllo di modulazione della larghezza dell'impulso PID SSR regola automaticamente la potenza di riscaldamento.
Metodo di controllo	Il segnale di uscita del regolatore viene utilizzato per ottenere un controllo senza contatto di alta precisione degli interruttori attraverso relè SSR a stato solido.
tubo di umidificazione	Tipo caldaia riscaldamento elettrico, tipo di filo di riscaldamento elettrico in lega di nichel-cromo di alta qualità più armatura SUS304, controllo di modulazione della larghezza dell'impulso PID SSR regola automaticamente la potenza di riscaldamento.Il vapore viene iniettato nella camera di prova dopo l'umidificazione
Metodo di controllo	Il segnale di uscita del regolatore viene utilizzato per ottenere un controllo senza contatto di alta precisione degli interruttori attraverso relè SSR a stato solido.
Sistema di controllo e circuito di controllo
Controller		Adotta schermo touch color programmabile bilanciato a freddo temperatura e umidità controller "7-inch" cinese e inglese vero schermo touch color interfaccia uomo-macchina (tipo di conversazione schermo)

Funzione di visualizzazione dello schermo
Risoluzione di riproduzione	Temperatura 0,01°C; umidità 0,1%; tempo 1min
Modalità di esecuzione	Programma in esecuzione, valore fisso in esecuzione
Capacità del programma	Il tempo di funzionamento a valore fisso può essere impostato fino a 9999h59m (impostazione 0 significa funzionamento continuo senza limiti di tempo); Capacità di programma utilizzabile: massimo 120 gruppi; Capacità di memoria utilizzabile: 120 passaggi per gruppo; Esecuzione ripetibile dei comandi: ogni comando può essere eseguito fino a 999 volte.
Metodo di impostazione	Modalità di dialogo uomo-macchina, con input e controllo touch
Interfaccia di comunicazione	Può essere collegato a un computer per visualizzare le curve e raccogliere dati (il computer non è incluso) dispositivi di comunicazione RS-232, RS-485 e USB
Carta di memoria USB	Una chiavetta flash USB per scaricare curve storiche, dati storici, funzione hot-swappable
Metodo di registrazione	Dispone di una RAM protetta dalla batteria che può salvare i valori di impostazione, i valori di campionamento e il tempo di campionamento del dispositivo; il periodo di registrazione della curva può essere impostato su 30 ~ 60 secondi,e il tempo di memoria massimo memorizza 90 giorni di curve storiche e dati storici (quando viene effettuato il campionamento).
Funzione di memoria di spegnimento	La modalità di recupero di spegnimento può essere impostata su: avvio a caldo/avvio a freddo/stop.
Programma la funzione di avvio	L'operatore può impostare l'orario di accensione a suo piacimento, e la macchina funzionerà automaticamente dopo che il tempo è scaduto quando l'alimentazione è accesa.
Componenti principali del circuito di controllo	I principali componenti del circuito di controllo sono tutti di alta qualità.
Diagramma di riferimento del sistema di circuito		Ogni riga è contrassegnata normativamente da un numero di riga
Funzione di protezione		Commento
1- Viene fornito con interruttore di protezione per cortocircuito senza fusibile. 2. sovraccarico e surriscaldamento del compressore 3Dispositivo di protezione contro la sovraccarica/sottovoltaggio del sistema 4Autodiagnosi del controller e visualizzazione dei guasti 5Protezione da bassa pressione dell'acqua di raffreddamento 6Protezione contro le perdite e i cortocircuiti 7Protezione da cortocircuito di carico 8Terminale di sicurezza a terra 9Protezione contro il surriscaldamento o il sovraccarico del motore del ventilatore 10Dispositivo di bilanciamento della pressione dell'aria all'interno e all'esterno della scatola
Condizioni d'uso
1. temperatura ambiente: -5°C~+28°C; 2. umidità relativa: ≤ 85% RH; 3Pressione atmosferica: 80 kPa ~ 106 kPa 4Nessuna forte vibrazione intorno. 5. alimentazione dell'apparecchiatura: (si noti che l'alimentazione di prova non è inclusa) 5.1 Collegare l'alimentazione a 380 VAC (± 10%), filo trifase + filo di terra protettivo, resistenza di messa a terra ≤ 4Ω; 5.2 Potenza effettiva massima: 25 kW 6Frequenza: 50 ± 0,5 Hz
Diagramma della struttura dell'apparecchiatura (solo a titolo di riferimento) 1- Porta singola, stanza di lavoro. 3. camera di miscelazione di umidità e calore, 4. umidificatore 5. evaporatore 6. riscaldatore 7. ventola 8. unità di refrigerazione 9. torre di raffreddamento

Dettagli

IEC60068-2-78 2012 Camera di prova a temperatura e umidità costanti 6m3 18
