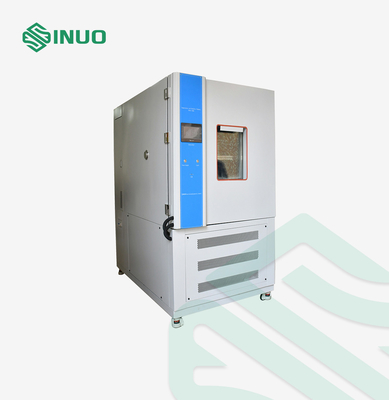

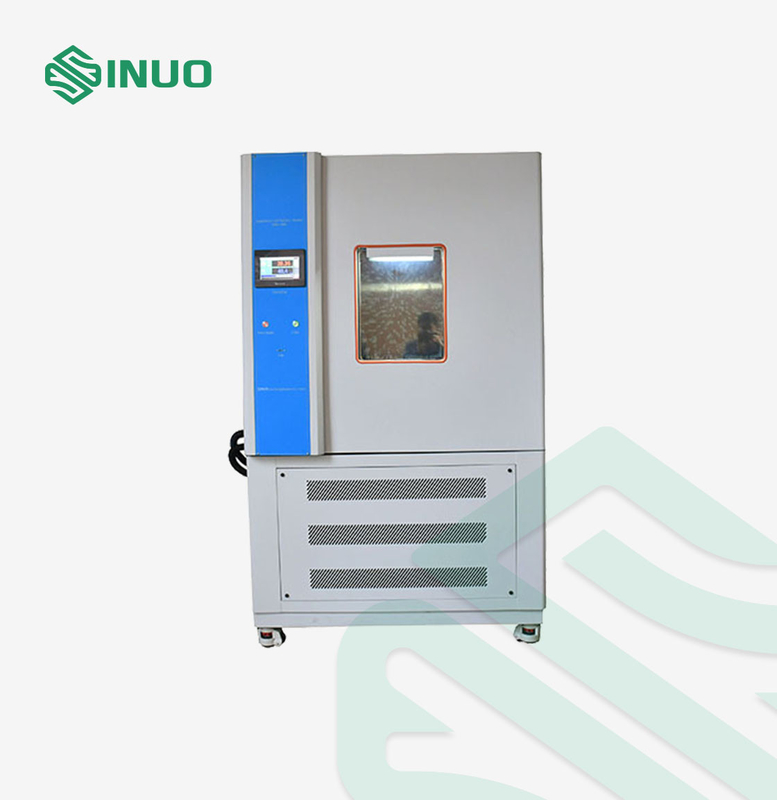

IEC60068-2-2 Camera di prova programmabile a temperatura e umidità costanti 1000L

(20%98)%RH

(Temperatura: 20°C−85°C, fare riferimento al grafico del range di temperatura e umidità controllabile, senza carico termico attivo)

Un livello acustico≤70dB ((A))

(Misurato in una stanza insonorizzata con temperatura ambiente di 25°C e basso eco; una ponderazione viene utilizzata per verificare la media di 9 punti;ciascun punto di prova è situato a 1 metro orizzontalmente dalla fonte di rumore e a 1 metro sul suolo;- Sì.

Involucro isolante di un edificio

1Materiale delle pareti esterne: A3

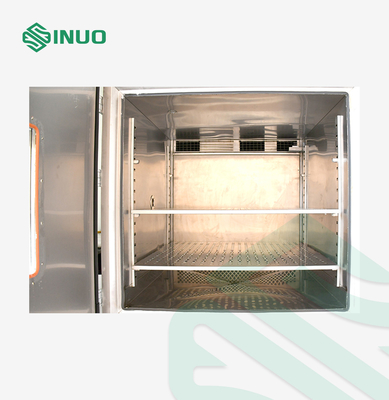

2Materiale della parete interna: piastra di acciaio inossidabile spazzolato SUS#304.

3Materiale isolante della scatola: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

4Materiale di isolamento delle porte: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

1 Ventilatori centrifughi a asse lungo in acciaio inossidabile: 4 unità/90 W.

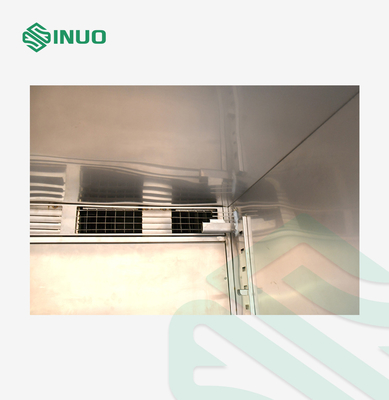

2Ventilatore, riscaldatore, evaporatore (anche deumidificatore), dispositivo di drenaggio, porta di bilanciamento della pressione, piastra regolabile di guida dell'aria, sensore di temperatura

1 vetro temperato al vuoto a 3 strati 400x600x40 mm.

2 maniglia piatta incorporata,

3Cernia di porta: SUS #304 cerniera importata

4 Lampade a risparmio energetico nella scatola: lampade a risparmio energetico a LED

5Buco di piombo: φ50 mm 1 pezzo

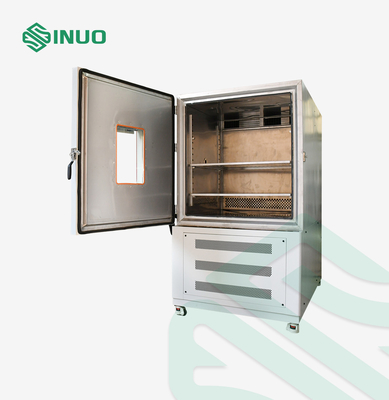

1La porta a un pezzo si apre verso l'esterno, con la cerniera a sinistra e la maniglia a destra (quando è rivolta verso la parte anteriore della scatola).

2 Dotato di un meccanismo di chiusura della porta di sicurezza (la porta può essere aperta nella sala di prova), la porta è dotata di calore elettrico per evitare la condensazione,e la gamma di visibilità della finestra di osservazione del vetro isolante è approssimativamente (W400×H600mm)Dispositivo di riscaldamento elettrico per prevenire la condensazione sul telaio della porta

1 Riscaldatore elettrico in acciaio inossidabile a tubo di calore a pinna

2Metodo di controllo del riscaldamento: SSR (Solid State Relay) senza contatto con modulazione della larghezza dell'impulso a periodo uguale

Potenza di riscaldamento: circa 4 kW

1 Sistema di refrigerazione a bassa temperatura e basso rumore a vortice a temperatura ultra bassa Hitachi o Emerson (metodo di dissipazione del calore raffreddato ad aria).

2Metodo di raffreddamento: raffreddamento ad aria

1Adottare un dispositivo di regolazione automatica del flusso di carbone freddo per eliminare efficacemente il carico di riscaldamento del prodotto da testare e la tecnologia tedesca/giapponese

Sincronizzazione tecnologica.

2Confrontato con il progetto tradizionale, la stabilità e la riproducibilità del controllo sono più elevate e raggiunge una superefficienza di risparmio di potenza e un maggiore risparmio energetico.

1Il condensatore e l'evaporatore adottano un dispositivo in pinna di alluminio di tipo doppio spoiler AC&R.

2I dispositivi di frenatura adottano accessori di refrigerazione Chiming importati.

1Il regolatore del sistema di controllo regola automaticamente le condizioni di funzionamento del frigorifero in base alle condizioni di prova.

2 Valvola di regolazione della pressione di evaporazione.

Circuito di raffreddamento dell'aria di ritorno del compressore

4 Il sistema di refrigerazione è progettato con misure di riduzione delle vibrazioni e del rumore, quali tubi ammortizzatori.

Indicatori tecnici:

1. 7-inch touch screen a colori veri

2Due metodi di controllo: programma/valore impostato

3Tipo di sensore: due ingressi PT100 (input elettronico del sensore opzionale)

4. modalità di uscita: impulso di tensione (SSR) / uscita di controllo: 2 canali (temperatura/umidità)/2 canali uscita analogica 4-20mA/16 canali uscita relè (passivo)

5Segnali di controllo: 8 canali segnali di controllo IS/8 canali segnali di controllo T/4 canali segnali di controllo AL

6Segnale di allarme: 16 DI allarmi per ostacoli esterni

7. intervallo di misurazione della temperatura: -90,00°C-200,00°C, (opzionale -90,00°C-300,00°C) errore ±0,2°C;

8. Intervallo di misura dell'umidità: 1,0%-100% RH, errore ± 1% RH;

9. Interfaccia di comunicazione: (RS232/RS485, la distanza di comunicazione più lunga è di 1,2 km [la fibra ottica può raggiungere i 30 km]);

10Tipo di lingua dell'interfaccia: inglese

11. Dotato di funzione di input di caratteri cinesi;

12. Può portare una stampante (funzione USB opzionale);

13. multiple uscite di trasmissione combinate di segnali, i segnali possono essere sottoposti a operazioni logiche (NOT, AND, OR, NOR, XOR),

"Fabbricazione in cui il prodotto è specificato per essere utilizzato per la produzione di prodotti o servizi specifici per la produzione di prodotti o servizi specifici.

14Metodi di controllo del relè diversificati: parametro-> modalità relè, parametro-> modalità relè, combinazione logica

modalità, modalità di segnale composito;

15. Editing dei programmi: 120 gruppi di programmi possono essere programmati e ogni gruppo di programmi può avere un massimo di 100 segmenti;

Precisione: temperatura ± 0,1°C + 1 cifra, umidità ± 1%R.H+ 1 cifra

Risoluzione: temperatura ±0,01°C, umidità ±0,1%R.H.

La pendenza di temperatura: da 0,1 a 9,9 può essere impostata.

Dispone di funzioni di standby e di allarme a limite superiore e inferiore.

Segnale di ingresso di temperatura e umidità PT100x2.

9 serie di impostazioni dei parametri di controllo PID, calcolo automatico PID.

schermo di correzione automatica per lampadine secche e bagnate

1PID di saturazione antiintegrale

2BTC metodo di controllo della temperatura bilanciata + controllo intelligente della capacità di raffreddamento DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura)

3BTHC metodo di controllo della temperatura e dell'umidità in equilibrio + controllo intelligente della capacità di raffreddamento DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura e dell'umidità)

1. Adotta lo stile di conversazione sullo schermo, non è richiesto l'inserimento di una chiave e le opzioni possono essere toccate direttamente sullo schermo.

2I valori di temperatura impostati (SV) e effettivi (PV) vengono visualizzati direttamente.

3. Può visualizzare il numero del programma attualmente in esecuzione, il segmento, il tempo rimanente e il numero di cicli.

4Funzione di tempo accumulato dell'operazione.

5Il valore di impostazione della temperatura del programma è visualizzato in una curva grafica, con la funzione di visualizzazione in tempo reale dell'esecuzione della curva del programma.

6. Ha una schermata di modifica del programma separata, e almeno 5 segmenti di temperatura, umidità e tempo possono essere inseriti su ogni pagina.

7Il cinese e l'inglese possono essere scambiati a volontà.

8. viene visualizzata la schermata del prompt di errore.

9La retroilluminazione dello schermo può essere regolata.

10La funzione di protezione dello schermo può essere impostata su timer, TIMER o spegnimento manuale.

1Gruppi di programmi utilizzabili: massimo 120 PATTEN.

2Capacità di memoria utilizzabile: 12000 SEGMENTI in totale.

3. esecuzione ripetibile dei comandi: ogni comando può essere eseguito fino a 3200 volte.

4Il programma è creato in stile conversazionale, con funzioni come la modifica, la cancellazione e l'inserimento.

5. SEGMENTI impostazione del tempo 0~99 ore 59 minuti.

6- Dispositivo di controllo del modulo di tempo programmabile x2 set.

7. Ha una memoria di programma spenta e avvia e riprende automaticamente l'esecuzione del programma dopo il ripristino dell'alimentazione.

8. con interfaccia di comunicazione RS-485 o RS-232.

9Le curve grafiche possono essere visualizzate in tempo reale quando il programma viene eseguito.

10Ha la funzione di regolare automaticamente la capacità di congelamento.

11Ha funzioni di avvio e di spegnimento programmate.

12- Con funzione di regolazione di data e ora.

13. funzione di blocco del pulsante e dello schermo (LOCK).

Soprascaldo del compressore

Riempimento del compressore

Sovraspressione del compressore

Dispositivo regolabile di protezione da sovratemperatura

Canali di aria condizionata con eccessiva temperatura

Motore del ventilatore surriscaldato

Protezione contro le perdite

Tubo di riscaldamento senza protezione dall'essiccazione all'aria

Protezione da sovraccarico e cortocircuito

Protezione contro i disagi di corrente

protezione a basso livello d'acqua

Terreno piatto e buona ventilazione

Nessuna forte vibrazione intorno al dispositivo

Non c'è una forte influenza del campo elettromagnetico intorno al dispositivo

Non vi sono sostanze infiammabili, esplosive, corrosive e polveri intorno all'apparecchiatura

Lasciare attorno all'apparecchiatura uno spazio adeguato per l'uso e la manutenzione, come illustrato nella figura seguente:

La distanza AB è di circa 1 metro.

Intervallo di fluttuazione di tensione ammissibile: AC (380±10) V

Intervallo di fluttuazione di frequenza ammissibile: (50±0,5) Hz

La resistenza di messa a terra del filo di terra protettivo è inferiore a 4Ω

L'utente deve configurare un interruttore di aria o di alimentazione di capacità corrispondente per l'apparecchiatura nel sito di installazione e questo interruttore deve essere indipendente per l'uso da parte dell'apparecchiatura.
