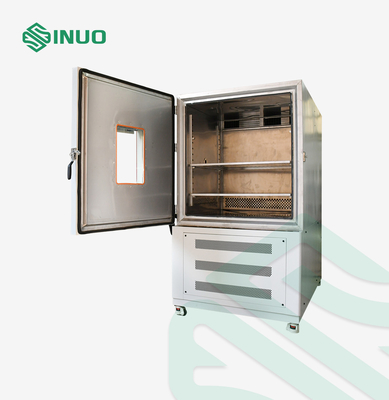

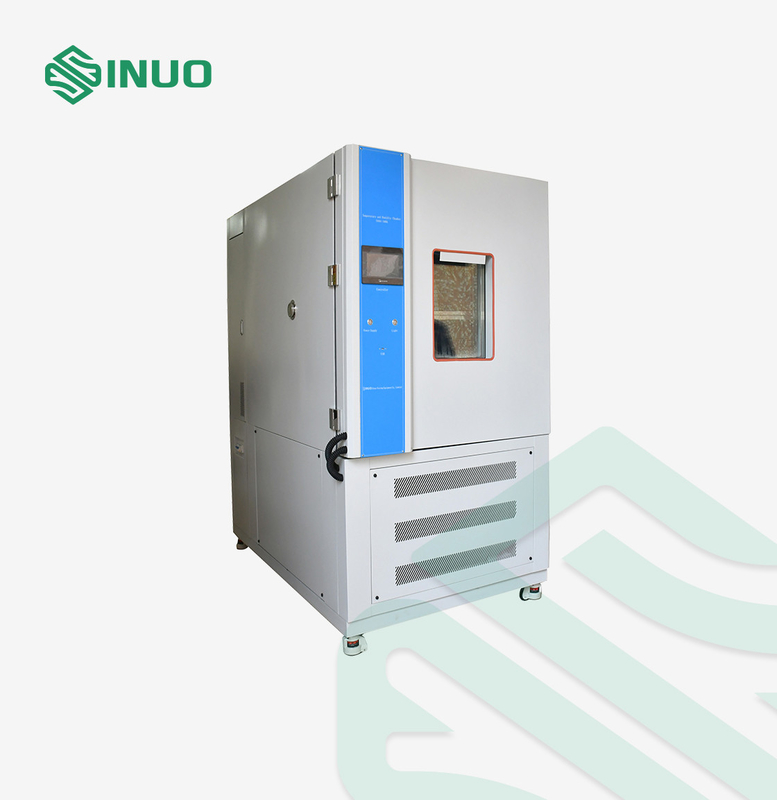

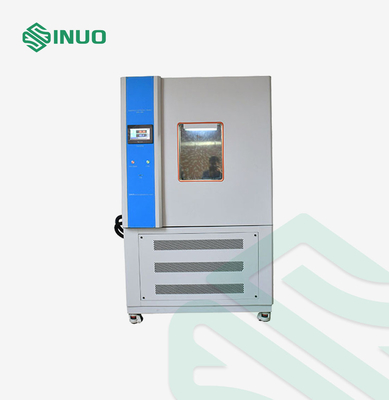

IEC60068-2-78 -70°C Camera di prova a temperatura e umidità costante equilibrata a freddo 1000L

(20%98)%RH

(Temperatura: 20°C−85°C, fare riferimento al grafico del range di temperatura e umidità controllabile, senza carico termico attivo)

Una ponderazione viene utilizzata per testare la media di 9 punti; ciascun punto di prova è a 1 metro di distanza dalla fonte di rumore orizzontalmente e a 1 metro dal suolo.)

Un livello acustico≤70dB ((A))

(Misurata in una stanza insonorizzata con temperatura ambiente di 25°C e basso eco;

Involucro isolante di un edificio

1.Materiale di isolamento della scatola: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

2Materiale di isolamento delle porte: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

3Materiale della parete esterna: A3 board spray

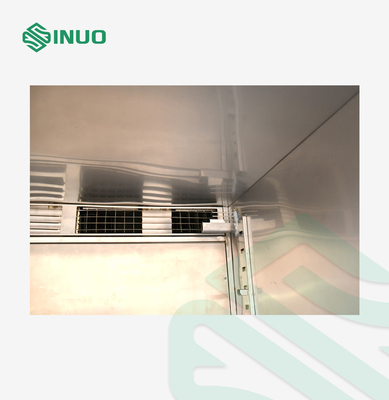

4. Materiale della parete interna: piastra in acciaio inossidabile spazzolato SUS#304.

1.Ventilatore, riscaldatore, evaporatore (anche deumidificatore), dispositivo di drenaggio, porta di bilanciamento della pressione, piastra di guida dell'aria regolabile, sensore di temperatura

2- Ventilatori centrifughi a asse lungo in acciaio inossidabile: 4 unità/90 W.

1. Lampade a risparmio energetico nella scatola: lampade a risparmio energetico a LED

2. maniglia piatta incorporata,

3. buco di piombo: φ50 mm 1 pezzo

4Finestra di vetro temperato al vuoto a 3 strati 400x600x40 mm.

5. Cerniera di porta: SUS # 304 cerniera importata

1. dotata di un meccanismo di chiusura della porta di sicurezza (la porta può essere aperta nella sala di prova), dotata di calore elettrico per evitare la condensazione,e la gamma di visibilità della finestra di osservazione del vetro isolante è approssimativamente (W400×H600mm)Dispositivo di riscaldamento elettrico per prevenire la condensazione sul telaio della porta

2La porta a un pezzo si apre verso l'esterno, con la cerniera sulla sinistra e la maniglia sulla destra (quando si guarda la parte anteriore della scatola).

1Potenza di riscaldamento: circa 4 kW

2Metodo di controllo del riscaldamento: SSR (Solid State Relay) modulazione della larghezza di impulso senza contatto a periodo uguale

3.Riscaldatore elettrico in acciaio inossidabile a forma di tubo di calore a pinna

1Metodo di raffreddamento: raffreddamento ad aria

2Sistema di refrigerazione a bassa temperatura e basso rumore a vortice a temperatura ultra bassa Hitachi o Emerson (metodo di dissipazione del calore raffreddato ad aria).

1Rispetto al design tradizionale, la stabilità del controllo e la riproducibilità sono più elevate e raggiunge una super efficienza di risparmio di potenza e risparmio di energia.

2Adottare il dispositivo di regolazione automatica del flusso di carbone freddo per eliminare efficacemente il carico di riscaldamento del prodotto da testare e la tecnologia tedesca/giapponese

Sincronizzazione tecnologica.

1I dispositivi di stretta adottano accessori di refrigerazione Chiming importati.

2Il condensatore e l'evaporatore adottano un dispositivo di pinna in alluminio di tipo doppio spoiler AC&R.

1Il sistema di refrigerazione è progettato con misure di riduzione delle vibrazioni e del rumore, quali tubi ammortizzatori.

2Circuito di raffreddamento dell'aria di ritorno del compressore

3Valvola di regolazione della pressione di evaporazione.

4. il regolatore del sistema di controllo regola automaticamente le condizioni di funzionamento del compressore di refrigerazione in base alle condizioni di prova,e può controllare la capacità di raffreddamento di uscita per raggiungere il principio di risparmio energetico.

Segnale di ingresso di temperatura e umidità PT100x2.

Risoluzione: temperatura ±0,01°C, umidità ±0,1%R.H.

Dispone di funzioni di standby e di allarme a limite superiore e inferiore.

9 serie di impostazioni dei parametri di controllo PID, calcolo automatico PID.

schermo di correzione automatica per lampadine secche e bagnate

Precisione: temperatura ± 0,1°C + 1 cifra, umidità ± 1%R.H+ 1 cifra

La pendenza di temperatura: da 0,1 a 9,9 può essere impostata.

1Metodo di controllo della temperatura e dell'umidità bilanciato BTHC + controllo della capacità di raffreddamento intelligente DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura e dell'umidità)

2. PID di saturazione anti-integrale

3Metodo di controllo della temperatura bilanciata BTC + controllo della capacità di raffreddamento intelligente DCC + controllo elettrico intelligente DEC (attrezzature di prova della temperatura)

1. Adotta lo stile di conversazione sullo schermo, non è richiesto l'inserimento di una chiave e le opzioni possono essere toccate direttamente sullo schermo.

2I valori di temperatura impostati (SV) e effettivi (PV) vengono visualizzati direttamente.

3. Può visualizzare il numero del programma attualmente in esecuzione, il segmento, il tempo rimanente e il numero di cicli.

4Funzione di tempo accumulato dell'operazione.

5Il valore di impostazione della temperatura del programma è visualizzato in una curva grafica, con la funzione di visualizzazione in tempo reale dell'esecuzione della curva del programma.

6. Ha una schermata di modifica del programma separata, e almeno 5 segmenti di temperatura, umidità e tempo possono essere inseriti su ogni pagina.

7L'inglese può essere cambiato a volontà.

8. viene visualizzata la schermata del prompt di errore.

9La retroilluminazione dello schermo può essere regolata.

10La funzione di protezione dello schermo può essere impostata su timer, TIMER o spegnimento manuale.

Soprascaldo del compressore

Riempimento del compressore

Sovraspressione del compressore

Dispositivo regolabile di protezione da sovratemperatura

Canali di aria condizionata con eccessiva temperatura

Motore del ventilatore surriscaldato

Protezione contro le perdite

Tubo di riscaldamento senza protezione dall'essiccazione all'aria

Protezione da sovraccarico e cortocircuito

Protezione contro i disagi di corrente

protezione a basso livello d'acqua

Intervallo di fluttuazione di tensione ammissibile: AC (380±10) V

Intervallo di fluttuazione di frequenza ammissibile: (50±0,5) Hz

La resistenza di messa a terra del filo di terra protettivo è inferiore a 4Ω

L'utente deve configurare un interruttore di aria o di alimentazione di capacità corrispondente per l'apparecchiatura nel sito di installazione e questo interruttore deve essere indipendente per l'uso da parte dell'apparecchiatura.
