Apparecchiatura di collaudo della batteria di EV

Sistema di prova delle vibrazioni del pacchetto di batterie ISO EV 2800 Hz

Sistema di prova delle vibrazioni del pacchetto di batterie ISO EV 2800 Hz

Marchio:	Sinuo
Numero di modello:	SN553- EV211HG50VT50VCS-2
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Carico massimo:

300 kg

Velocità massima:

2 m/s

Spostamento massimo:

51 mm p-p

Intervallo di frequenza:

1 ‰ 4500 Hz

Accelerazione massima:

100G (980 m/s2)

Massima forza eccitante casuale:

600Kg.f (6860N) r.ms.

Massima forza di eccitazione sinusoidale:

700Kg.f (6860N) picco

Massima forza di eccitazione dell'impatto:

1400Kg.f ((11760N) picco

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Sistema di prova delle vibrazioni della batteria EV

Sistema di prova delle vibrazioni 2800 Hz

Descrizione del prodotto

Sistema di prova delle vibrazioni del pacchetto di batterie ISO EV 2800 Hz

Norme e clausole rispettate

Conforme alla norma ONU 38.3, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

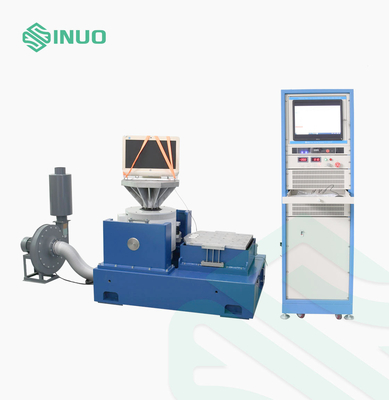

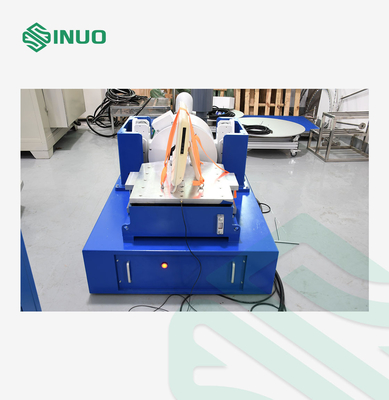

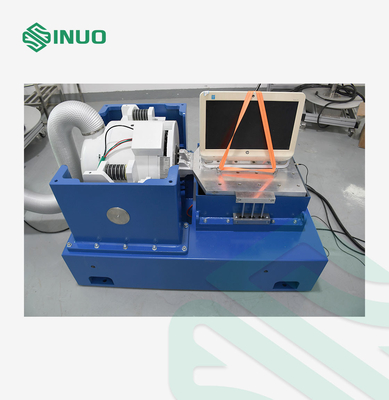

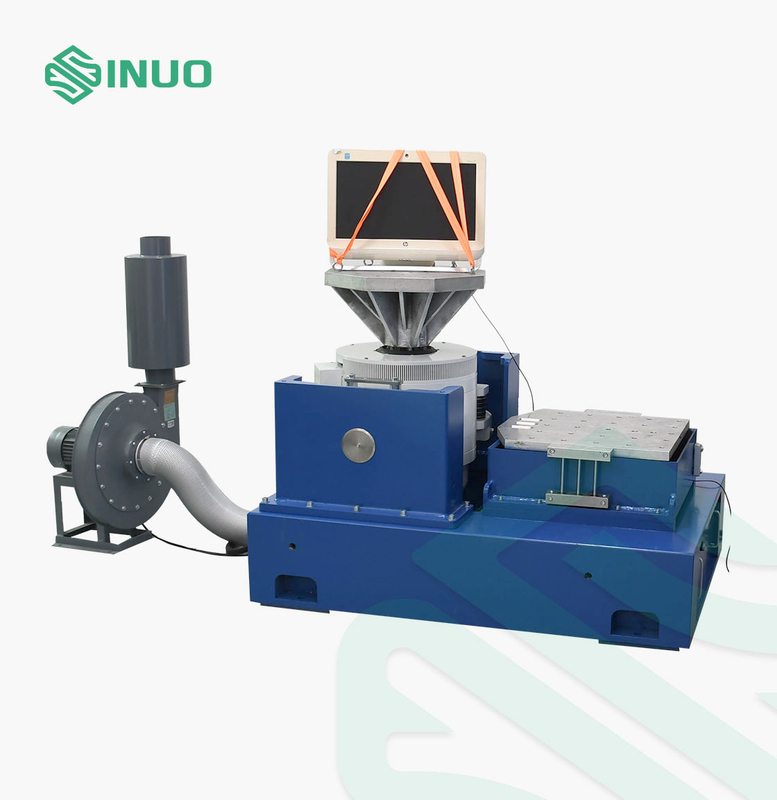

Visualizzazione del prodotto

Il test delle vibrazioni è l'atto di eccitare o scandalizzare un componente o un dispositivo per vedere come reagirebbe in un ambiente reale.da prodotti industriali quali circuiti stampati, aerei, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo può fornire l'intero programma di eccitazione e di prova, e dimostrare la qualità dei prodotti per voi secondo gli standard nazionali e internazionali

Parametri tecnici

Amplificatore di potenza di commutazione digitale SA-6K
Potenza di uscita	12 KVA
Voltaggio di uscita	120 V
corrente di uscita	100A
SNR	> 65 dB
Dimensione dell'amplificatore	D900mm × L600mm × H1130mm
Sistema di protezione servo
Funzione	Temperatura, pressione del vento, sovra-dislocamento, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase di ingresso
Controller di vibrazione digitale VCS-2
Configurazione hardware	2 canali di input simultanei, 1 canale di output
Modulo di funzione di controllo	Sine, casuale, shock classico
Computer di controllo	17 ′′ computer originale con monitor LCD, Windows 10
Software	Operazione in cinese/inglese, analisi del dominio temporale e del dominio di frequenza, fonte di segnale, analisi di scansione della frequenza sinusoidale, ecc. Può generare automaticamente rapporti di prova WORD.memorizzare segnali e dati, definire i parametri di prova e le funzioni di analisi.
Acceleratore di sistema	Intervallo di frequenza: 1 ‰ 7000 Hz Sensibilità: 30 PC/g Intervallo di temperatura: -40 - 180°C
VT50 tabella di estensione verticale
Materiale	Leghe di magnesio, superficiale indurito
Dimensioni della tabella	500 × 500 mm
Forno fisso	M10 distribuzione rettangolare 100MM*100MM, resistente all'usura e durevole
Frequenza di utilizzo limite superiore	Sine 1000 Hz, casuale 2000 Hz
Peso	Circa 23 kg.

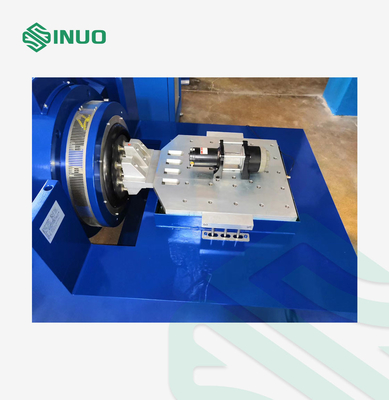

HG50 tavolo a pellicola orizzontale a olio
Materiale	Leghe di magnesio, superficiale indurito
Dimensioni della tabella	500 × 500 mm
Forno fisso	M10 distribuzione rettangolare 100MM*100MM, resistente all'usura e durevole
Frequenza di utilizzo limite superiore	Sine 2000 Hz, casuale 2000 Hz
Peso	Circa 29 kg (senza testa di connessione)
Ventilatore di raffreddamento B402S
Potenza del ventilatore:	4 kW
Flusso del ventilatore:	400,8 m³- Un minuto.
Requisiti elettrici
Fornitore di alimentazione	AC a 3 fasi 380V/50Hz 18 KW
Aria compressa	0.6Mpa
Resistenza del suolo	≤ 4Ω
