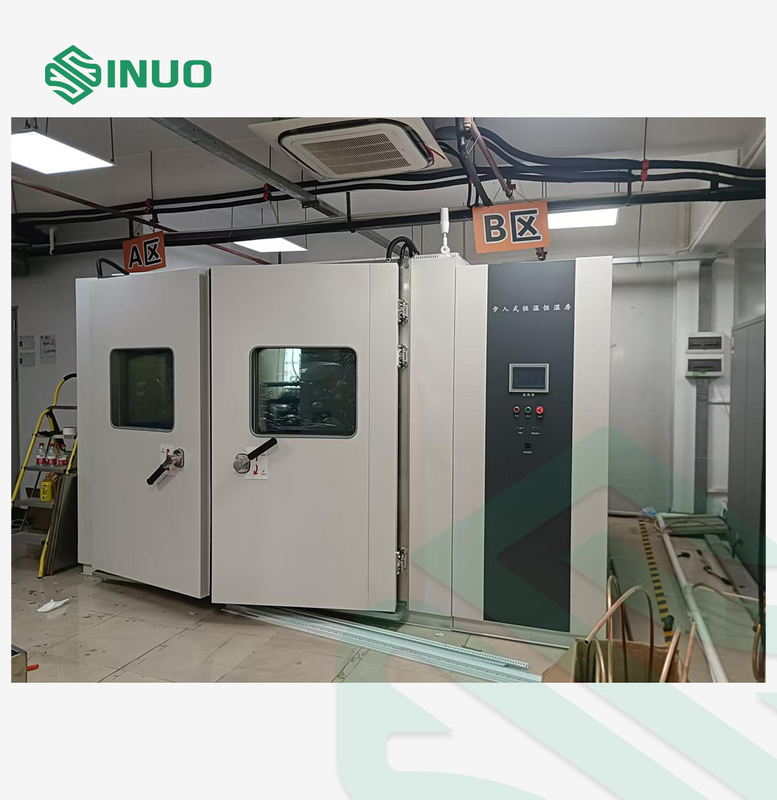

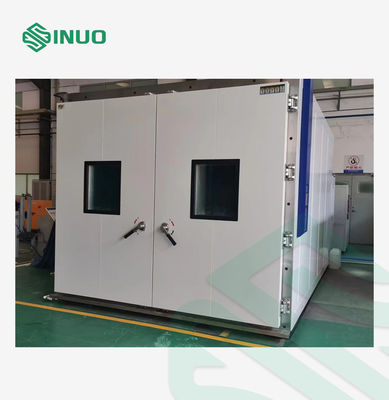

Passeggiata in camera di prova ambientale

Camminata nella camera di prova ambientale IEC 60068 Camere di temperatura e umidità

Camminata nella camera di prova ambientale IEC 60068 Camere di temperatura e umidità

Marchio:	Sinuo
Numero di modello:	SN886
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensioni della camera interna:

può essere personalizzato

Dimensioni della camera esterna:

Sulla base del progetto effettivo

Norma applicata:

IEC 60068-2-1/2/30/78

Intervallo di umidità:

20%~98%RH

Fluctuazione dell'umidità:

≤ ± 2,0%R.H.

Intervallo di temperatura:

-40°C~+120°C

Tasso di riscaldamento:

2°C/min

Tasso di raffreddamento:

00,7 ‰ 1°C/min

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Cammina nella camera di prova ambientale

IEC 60068Cammina nella camera di prova ambientale

Descrizione del prodotto

Camere di prova ambientali walk-in IEC 60068 Temperatura Umidità Camere

Standard e clausole rispettate

IEC60068-2-1:2007 “Prove ambientali - Parte 2-1: Prove - Prova A: Freddo, IDT”

IEC60068-2-2:2007 “Prove ambientali - Parte 2-1: Prove - Prova B - Calore secco, IDT”

IEC60068-2-30:2005 “Prove ambientali - Parte 2-30: Prove - Prova Db: calore umido, ciclico (ciclo 12h+12h), IDT”

IEC60068-2-78:2012 “Prove ambientali - Parte 2-78: Prove - Cabina di prova: calore umido, stato stazionario, IDT”

Panoramica dell'attrezzatura

La sala prove walk-in a temperatura e umidità costanti è adatta per test di sicurezza, test di affidabilità, test di screening del prodotto, ecc. di componenti elettronici. Allo stesso tempo, attraverso questi test, l'affidabilità del prodotto viene migliorata e viene eseguito il controllo di qualità del prodotto.

La sala prove walk-in a temperatura e umidità costanti è un'attrezzatura di prova essenziale nei settori dell'aviazione, delle automobili, degli elettrodomestici, della ricerca scientifica, ecc. Gamma di campioni: elettrici, elettronici, semiconduttori, comunicazioni, optoelettronica, elettrodomestici, elettrodomestici per autoveicoli, materiali e altri prodotti. Questa attrezzatura viene utilizzata per valutare e determinare i parametri, le prestazioni e l'adattabilità dei campioni di cui sopra dopo i test di alta e bassa temperatura e umidità con rapidi cambiamenti nell'ambiente di temperatura.

È adatto per scuole, fabbriche, industria militare, ricerca e sviluppo e altre unità.

Volume e dimensioni
Volume effettivo	8 milioni³	12 metri³	48 metri³	60 metri³	Personalizzato
Dimensioni scatola interna	L: 2000 mm Altezza: 2000 mm Diametro: 2000 mm	L: 2000 mm Altezza: 2000 mm Diametro: 3000 mm	L: 4000 mm Altezza: 3000 mm Diametro: 4000 mm	L: 5000 mm Altezza: 3000 mm Diametro: 4000 mm	Possono essere personalizzate tutte le dimensioni richieste
Dimensioni esterne Circa.	L: 3000 mm Altezza: 2530 mm Diametro: 2630 mm	L: 2560 mm Altezza: 2950 mm Diametro: 4000 mm	L: 4700 mm Altezza: 3200 mm Diametro: 5000 mm	L: 5700 mm Altezza: 3200 mm Diametro: 5000 mm	Soggetto alla progettazione effettiva

Parametri tecnici

Prestazione	(temperatura ambiente -5℃~+28℃, condizioni senza carico)
Intervallo di temperatura	-40℃~+120℃ o può essere personalizzato (La temperatura di prova più alta: 80℃, 100℃, 120℃, 150℃; la temperatura di prova più bassa temperatura: -60℃, -40℃, -20℃, 0℃ sono opzionali)
Tasso di riscaldamento	-40℃~+120℃ circa 2～3℃/min (senza carico, media)
Velocità di raffreddamento	+120℃~-40℃ circa 0,7～1℃/min (senza carico, media)
Precisione della risoluzione	0,01℃	Dati misurati in condizioni di assenza di carico
Fluttuazione della temperatura	±0,5℃
Deviazione della temperatura	±2,0℃
Intervallo di umidità	20%～98% UR
Deviazione di umidità	Al di sotto del 75%RH: ≤±5,0%RH Oltre il 75%RH: ≤+2/-3%RH
Fluttuazione dell'umidità	≤±2,0% UR
Diagramma della gamma di capacità di controllo della temperatura e dell'umidità
Alimentazione elettrica	AC3￠5W 380V 50/60Hz (R, STN trifase a cinque fili più filo di terra) (fluttuazione di tensione ≤ ±10%)
Energia	La potenza totale dell'attrezzatura è di circa 25KW
Rumore	Il livello di rumore misurato secondo GB/T14623-2008 è ≤75 dB (il dispositivo di rilevamento del rumore viene misurato a una distanza di 1 m dalla porta dell'apparecchiatura).
Standard	IEC60068-2-1:2007 “Prove ambientali - Parte 2-1: Prove - Prova A: Freddo, IDT” IEC60068-2-2:2007 “Prove ambientali - Parte 2-1: Prove - Prova B - Calore secco, IDT” IEC60068-2-78:2012 “Prove ambientali - Parte 2-78: Prove - Cabina di prova: calore umido, stato stazionario, IDT” IEC60068-2-30:2005 “Prove ambientali - Parte 2-30: Prove - Prova Db: calore umido, ciclico (ciclo 12h+12h), IDT”
Design a risparmio energetico	Viene utilizzato il PLC (Programmable Logic Controller) del sistema di controllo. Le condizioni operative del frigorifero vengono regolate automaticamente in base alle condizioni di prova. Il sistema di refrigerazione può regolare la potenza in base alle dimensioni del carico. Ha anche una tecnologia di regolazione dell'energia del compressore. Può ottenere eccellenti effetti di risparmio energetico.
Metodo di raffreddamento	L'apparecchiatura adotta il raffreddamento ad acqua

caratteristiche del prodotto

Materiali strutturali
Installazione complessiva	Il magazzino è assemblato e installato mediante il fissaggio di serrature in loco e ha un bell'aspetto. L'interstrato tra la stanza interna e il guscio esterno è riempito con schiuma di poliuretano e piastre di acciaio rinforzate. Può svolgere contemporaneamente il ruolo di conservazione del calore e rafforzare la resistenza delle stanze interne ed esterne. La struttura è solida e l'installazione è comoda e veloce, con un breve periodo di costruzione.
Materiale della scatola esterna	Spruzzatura su lastra A3: 1,0 mm

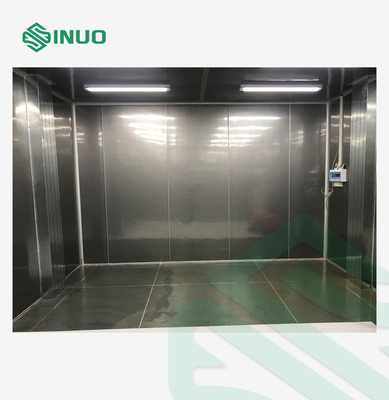

Materiale della scatola interna	La camera interna è realizzata in acciaio inossidabile opaco SUS#304 Spessore: 1,0 mm
Materiale isolante	La schiuma di poliuretano rigido da 100 mm e la lana di vetro sono ignifughe e ignifughe, soddisfacendo i requisiti ambientali. L'interstrato tra la camera interna e il guscio esterno è riempito di poliuretano, che può svolgere contemporaneamente il ruolo di conservazione del calore e rafforzare la resistenza delle camere interna ed esterna. La struttura è solida e l'installazione è comoda e veloce, con un breve periodo di costruzione.
Tavola verticale e tavola superiore	Realizzato in acciaio inossidabile opaco SUS#304 (spessore 1,0 mm)
Materiale del fondo	Realizzato in acciaio inossidabile goffrato SUS#304 antiscivolo

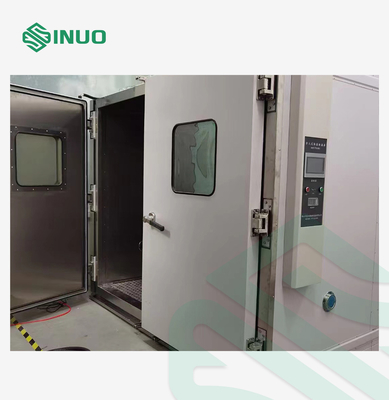

Porta a scatola	L'esterno della porta è realizzato in lamiera di acciaio laminato a freddo con taglio CNC, piegatura e verniciatura a forno (spessore 1,2 mm). L'interno è rinforzato con tubi quadrati per garantire un utilizzo a lungo termine senza deformazioni e perdite d'aria. Porta singola incernierata. Per evitare condensa o gelo sul bordo del telaio della porta e della porta durante i test a bassa temperatura, il telaio della porta e il bordo della porta sono dotati di dispositivi di sbrinamento elettrici.
Metter il fondo a	La scanalatura di drenaggio inferiore è larga 60 mm e profonda 30 mm. È incassata attorno al fondo. Ci sono 2 scarichi a pavimento in acciaio inossidabile per lo scarico dell'acqua di condensa nella camera di prova ad alta temperatura e alta umidità.
Piastra inferiore della scatola	(a) Carico uniforme: 500 kg/m2; (b) La capacità portante della piastra inferiore è garantita dall'acciaio del canale orizzontale. La sala prove è installata su un piano e la piastra inferiore della sala prove è installata con quadrati di legno portanti. Una piastra di alluminio antiscivolo da 3 mm è installata sulla piastra inferiore in acciaio inossidabile. Ciò garantisce che la forza sull'intera piastra inferiore sia uniforme.
Finestra di osservazione	Dimensioni della finestra di osservazione: larghezza 400*altezza 600mm. La porta è dotata di una grande finestra di osservazione in vetro sottovuoto a 3 strati antivapore. Durante qualsiasi test, non c'è brina o condensa sulla superficie.
Dispositivo di illuminazione	Nella camera di prova sono installate due lampade di illuminazione antideflagranti e antiumidità.
Foro di prova	Il corpo macchina è dotato di un foro Φ100mm, un tappo morbido e un copriforo. Può essere utilizzato per collegare una linea di alimentazione di prova esterna o una linea di segnale.
Foca	La guarnizione della porta della camera di prova adotta strisce di gomma siliconica, resistenti alle alte e basse temperature, anti-invecchiamento e con buone prestazioni di tenuta.
Finestra di bilanciamento della pressione	La finestra di bilanciamento della pressione è utilizzata per bilanciare la pressione all'interno e all'esterno dell'immagazzinamento. Durante il riscaldamento, impedisce che la pressione interna sia troppo alta e che eserciti troppa forza verso l'esterno sulla porta. Durante il raffreddamento, impedisce che la porta venga aspirata verso l'interno e non possa aprirsi. Di solito è chiusa e si apre automaticamente quando la differenza di pressione è elevata.
Termometro	Sensore di temperatura PT100 al platino importato con elevata precisione
Sensore di umidità	Sensore di umidità ad alta sensibilità con elevata precisione e lunga durata

Configurazione della camera

1.1 Sistema di alimentazione dell'aria
1.1.1 Diagramma del flusso d'aria	L'uscita dell'aria adotta una modalità di ritorno dell'aria circolante con uscita dell'aria superiore e ritorno dell'aria inferiore.
1.1.2 Caratteristiche dell'alimentazione dell'aria	L'aria viene trasportata dalla ventola centrifuga. Le feritoie di uscita dell'aria regolano la direzione del vento per garantire la massima uniformità all'interno della scatola.
1.1.3 Motore di circolazione	Adottare motore asincrono 380V
1.1.4 Mulino a vento	Ventilatore centrifugo multipala, pale in lega di alluminio resistenti alle alte e basse temperature

1.2 Sistema di refrigerazione		Osservazione
1.2.1 Metodo di refrigerazione	Compressione meccanica del vapore a cascata binaria
1.2.2 Compressor	Compressore a pistoni semiermetici GEA BOCK o compressore scroll Emerson
1.2.3 Refrigerante	HFC R404a+R23 ecologico senza fluoro
1.2.4 Condensatore	Tipo a fascio tubiero ad alta efficienza raffreddato ad acqua
1.2.5 Evaporatore	Evaporatore a lamelle in lega di alluminio multistadio ad alta efficienza (tipo alettato)
1.2.6 Altri accessori	Tutti sono prodotti di alta qualità di marchi internazionali di prima linea (immagine a destra: filtro a secco)
1.2.7 Deumidificazione	Refrigerazione e deumidificazione tramite sistema di refrigerazione (l'aria nella scatola passa attraverso l'evaporatore al di sotto della temperatura del punto di rugiada e l'umidità precipita)

1.3 Sistema di riscaldamento e umidificazione
1.3.1 Tubo riscaldante	Riscaldamento elettrico, filo riscaldante in lega di nichel-cromo di alta qualità, controllo della larghezza degli impulsi PID (SSR) che regola automaticamente la potenza di riscaldamento.
1.3.2 Metodo di controllo	Il segnale di uscita del controller viene utilizzato per ottenere un controllo dell'interruttore senza contatto ad alta precisione tramite il relè a stato solido SSR
1.3.3 Tubo di umidificazione	Riscaldamento elettrico tipo caldaia. Filo riscaldante in lega di nichel-cromo di alta qualità più armatura SUS304. Controllo della larghezza di impulso PID SSR regola automaticamente la potenza di riscaldamento. Dopo l'umidificazione, il vapore viene versato nella camera di prova.
1.3.4 Metodo di controllo	Il segnale di uscita del controller viene utilizzato per realizzare un controllo dell'interruttore senza contatto ad alta precisione tramite relè a stato solido SSR

1.4 Sistema di controllo e circuito di controllo		Osservazione
1.4.1 Titolare del trattamento	Adotta un controller di temperatura e umidità con touch screen a colori programmabile a bilanciamento del freddo. Touch screen a colori reali cinese e inglese da "7 pollici". Interfaccia uomo-macchina (stile dialogo sullo schermo). Controllo del computer. Registrazione della curva USB. Dispositivo di archiviazione dati.
1.4.2 Funzione di visualizzazione dello schermo
1.4.3 Risoluzione del controllo	Temperatura 0,01℃; umidità 0,1%; tempo 1min
1.4.4 Campo di regolazione	Condizioni di temperatura: -40℃~100℃; Regolare in base all'intervallo di temperatura operativa dell'apparecchiatura (limite superiore +5℃, limite inferiore -5℃);
1.4.5 Modalità di funzionamento	Funzionamento del programma, funzionamento a valore fisso
1.4.6 Capacità del programma	L'impostazione del tempo di funzionamento a valore fisso può raggiungere 9999h59m (l'impostazione 0 indica un funzionamento continuo senza limiti di tempo); Capacità di programma utilizzabile: massimo 120 gruppi; Capacità di memoria utilizzabile: 120 passaggi per gruppo; Comandi ripetibili: ogni comando può essere eseguito fino a 999 volte.
1.4.7 Metodo di impostazione	Modalità di dialogo uomo-computer, tramite input e controllo touch
1.4.8 Interfaccia di comunicazione	Può essere collegato a un computer per visualizzare curve e raccogliere dati; Può essere utilizzato come sistema di monitoraggio e controllo remoto; Può essere utilizzato per controllare più macchine in modo sincrono; Dispositivi di comunicazione RS-232, RS-485 e USB.
1.4.9 Scheda di memoria USB	È possibile inserire una chiavetta USB per scaricare curve e dati storici; la chiavetta è dotata di funzione hot-swap.
1.4.10 Metodo di registrazione dei dati	Ha una RAM protetta da batteria. Può salvare i valori impostati del dispositivo, i valori di campionamento e il tempo di campionamento. Il ciclo di registrazione della curva può essere impostato su 30~60sec. Il tempo di memoria massimo è di 90 giorni di curve storiche e dati storici (durante il campionamento).
1.4.11 Funzione di memoria di spegnimento	La modalità di ripristino in caso di interruzione di corrente può essere impostata come: avvio a caldo/avvio a freddo/arresto.
1.4.12 Funzione di accensione programmata	Il tempo di avvio può essere impostato a piacimento. Quando l'alimentazione è accesa e il tempo è scaduto, la macchina funzionerà automaticamente.
1.4.13 Ambiente di utilizzo del software	Sistema operativo cinese semplificato Windows2000 o cinese semplificato WindowsXP
1.4.14 Connessione di rete (opzionale)	Può essere collegato a Ethernet tramite software professionale. Può essere controllato e assistito da remoto tramite la rete. Può anche raccogliere dati di prova tramite la rete. Può controllare più unità contemporaneamente.
1.4.15 Funzione APP per telefono cellulare (è necessario comunicare prima di ordinare)	Il dispositivo può essere utilizzato, i parametri impostati e monitorati tramite l'APP per cellulare.
1.4.16 Componenti principali del circuito di controllo	I componenti principali del circuito di controllo sono tutti marchi di alta qualità. Per un elenco dettagliato, vedere la tabella dei materiali principali
1.4.17 Schema di riferimento del sistema di circuiti		Secondo lo schema elettrico standard nazionale, ogni linea è standardizzata con un numero di linea.

Funzione protettiva

1.5 Funzione protettiva

Osservazione

1.5.1 Dotato di interruttore di protezione da cortocircuito senza fusibile

1.5.2 Protezione da sovraccarico e surriscaldamento del compressore

1.5.3 Dispositivo di protezione da sovracorrente/sottotensione del sistema

1.5.4 Visualizzazione dei guasti dell'autodiagnosi del controller

1.5.5 Protezione pressione acqua di raffreddamento troppo bassa

1.5.6 Protezione da sottofase dell'alimentazione, perdite, protezione da cortocircuito

1.5.7 Protezione da cortocircuito del carico

1.5.8 Terminale di messa a terra di sicurezza

1.5.9 Protezione da surriscaldamento o sovraccarico del motore della ventola

1.5.10 Dispositivo di bilanciamento della pressione all'interno e all'esterno della scatola

Dettagli Introduzione

1.6 Altri componenti

1.6.1 Manuale di installazione dell'attrezzatura standard, manuale di manutenzione e manuale operativo

1.7 Condizioni d'uso

1.7.1 Temperatura ambiente: -5℃~+28℃;

1.7.2 Umidità relativa: ≤85%RH;

1.7.3 Pressione atmosferica: 80kPa~106kPa

1.7.4 Nessuna forte vibrazione in giro

1.7.5 Alimentazione dell'apparecchiatura: (si noti che l'alimentatore di prova non è incluso)

1.7.5.1 Collegare all'alimentazione 380 V CA (±10%), linea trifase + filo di terra di protezione, resistenza di terra ≤4Ω;

1.7.5.2 Potenza massima effettiva: 25KW

1.7.6 Frequenza: 50±0,5HZ

Diagramma della struttura

1.8 Diagramma della struttura dell'attrezzatura (solo per riferimento)

Camminata nella camera di prova ambientale IEC 60068 Camere di temperatura e umidità 17

1. Porta singola; 2. Locale di lavoro; 3. Locale di condizionamento termico e di umidità;

4. Umidificatore; 5. Evaporatore; 6. Riscaldatore; 7. Ventola; 8. Unità di refrigerazione; 9. Torre di raffreddamento.

Elenco degli accessori principali

1.9 Elenco dei materiali principali
Nome	Marca	Modello	Origine
Struttura
Corpo scatolato	Personalizzazione	Consiglio della Camera	Cina
Scatola interna		acciaio inossidabile 304	Cina
Motore di circolazione	Taiwan Yizheng		Cina
Refrigerazione
Compressore	BOCK o Emerson	Compressore semiermetico o scroll	Germania o Stati Uniti
Condensatore			Taiwan
Evaporatore	Zhongli		Taiwan
Pressostato	Zhongli	SSN	Danimarca
Asciugatrice	Danfoss	DML	Danimarca
Valvola solenoide	Danfoss	VBB501	Germania
Refrigerante e materiali di consumo	OFFENWANGER	R404A+R23	stati Uniti
Controllo
Controllore	TATTOO	MNT-600	Cina
Sensore	NAVIGAZIONE	PT100	Cina
Interruttore di alimentazione	CHINETTA	Tipo di protezione dalle perdite	Cina
Contattore	Schneider	LC1E1810M5	Francia
Stufa	Personalizzato	Lega di nichel-cromo	Cina
Relè termico	Schneider	Codice articolo: LRE12N	Francia
Protettore di sotto-fase invertita	Schneider		Francia
Protezione da sovratemperatura	Arcobaleno	5~300°	COREA
Relè a stato solido	Yangming	SSR	Taiwan
Staffetta	Schneider	2P,4P	Francia
Cavo	Chengtiantai		Cina
