IEC60529 Apparecchiature di prova con spruzzo IPX3/4 per stazioni di ricarica e grandi prodotti

IEC60529 Apparecchiature di prova con spruzzo IPX3/4 per stazioni di ricarica e grandi prodotti

Marchio:	Sinuo
Numero di modello:	SN4415
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Capacità del serbatoio dell'acqua:

≤ 80L

Intervallo dell'angolo di spruzzatura:

±45°

Dimensione dell'apertura:

Ø0,5 mm

Diametro sferico:

Sf75.5

Accuratezza del flusso:

± 0,5 L/min

Velocità di sollevamento:

0-150 mm/s

Intervallo di flusso:

12.5L/min (ogni uno)

Distanza di sollevamento:

400 mm-2700 mm

Imballaggi particolari:

imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Apparecchiature di prova di spruzzo IPX3

IEC60529 Attrezzatura per la prova con spruzzo

Descrizione del prodotto

IEC60529 Apparecchiature di prova con spruzzo IPX3/4 per stazioni di ricarica e grandi prodotti

Norme e clausole rispettate

Conforme alla norma IEC60529:2001, ecc.

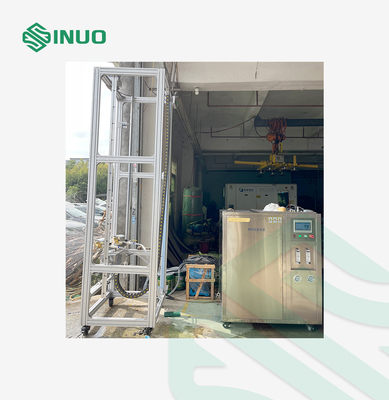

Visualizzazione del prodotto

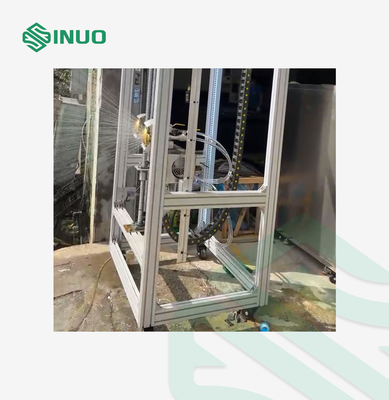

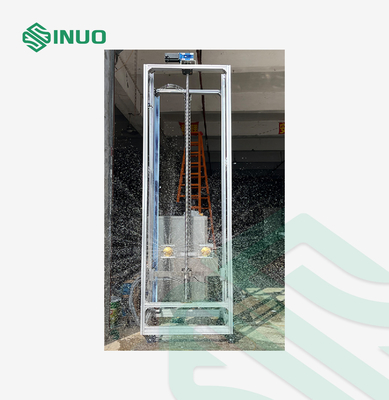

Il prodotto sottoposto a prova è posto in uno spazio aperto all'aperto per la prova di spruzzo a livello IPX3-4 La prova IPX3 o IPX4 può essere selezionata in base alla situazione effettiva del prodotto.L'apparecchiatura è suddivisa in una combinazione complessiva (controllo, serbatoio dell'acqua, pompa dell'acqua e struttura di sollevamento), tutti montati su dispositivi mobili, i tubi dell'acqua e i cavi di alimentazione saranno trascinati dietro il dispositivo mobile durante la prova.Il rack mobile è dotato di due capi sprinklerLa distanza tra l'ugello e il campione è spostata manualmente e il porta spruzzi è spinto manualmente in avanti.Il telaio può muoversi su e giù, e l'altezza della distanza mobile verso l'alto e verso il basso è di 400-3000 mm (l'altezza massima di spruzzatura è di 2700 mm).La portata dello spruzzo d'acqua è regolata dalla valvola (regolamento manuale) e visualizzata dal flussometro elettromagneticoDurante il test (tempo di prova, velocità di marcia su e giù, velocità di marcia su e giù, angolo di spruzzo) può essere impostato sullo schermo touch.

Parametri tecnici

Applicazione	adatti a prove IPX3/IPX4 di prodotti di grandi dimensioni;
Apertura	Ø0,5 mm
Numero di fori	121 pcs ((C'è un buco centrale, i due cerchi interni di 24 pcs buchi hanno un angolo compreso di 30°, e i quattro cerchi esterni di 96 pcs buchi hanno un angolo compreso di 15°.)
Diametro sferico dell'ugello	Sf75.5
Struttura	Adottando una struttura di deflettore rimovibile, il deflettore viene installato durante i test IPX3 e rimosso durante i test IPX4; si tratta di un deflettore in alluminio, un contrappeso in acciaio inossidabile.
Tempo di prova	Non meno di 3 minuti (1 min/m2), l'utente può impostare l'orario (controllo del sistema di controllo).
Pressione dell'acqua	150kpa, l'utente può impostare la pressione (controllata dal sistema di controllo).

Dimensioni del reggiseno di spruzzatura	900mm800mm3000mm
Distanza di sollevamento	400 mm-2700 mm (possibile impostare)
Velocità di sollevamento	0-150mm/S (possibile impostare)
Intervallo dell'angolo di spruzzatura	± 45° (può essere impostato).
Dominio di applicazione	adatti per la spruzzatura di acqua con ugello IPX3, IPX4 e il controllo automatico di tutta l'attrezzatura impermeabile;
Metodo di approvvigionamento idrico	Fornitura di acqua a flusso costante
Capacità del serbatoio dell'acqua	≤ 80L
Temperatura dell'acqua di prova	Temperatura ambiente
Flusso
processo di controllo dell'approvvigionamento idrico	La valvola viene regolata manualmente, il misuratore di portata rileva la portata e la portata viene visualizzata sul touch screen.
Intervallo di flusso	12.5L/min (ogni uno)
Precisione del flusso	± 0,5 L/min
Misuratore di portata	"Fabbricazione in cui il prodotto non è in grado di essere utilizzato per la fabbricazione di prodotti o servizi specificati in 1C001.b.;
Pompa dell'acqua	Pompa centrifuga in acciaio inossidabile;

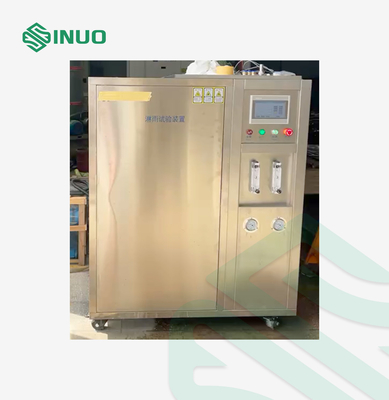

Armadio di controllo
Determinazione del flusso	Misuratore di flusso elettromagnetico, segnale di flusso.
Impostazione del flusso	Regolazione manuale
Controller	Delta PLC
Dispositivo touch	Delta
Funzione di controllo	Fornitura di acqua a flusso costante, controllo del tempo di prova, controllo della velocità di marcia su e giù, controllo della distanza di marcia su e giù, controllo dell'angolo di spruzzo.
Funzione di protezione	Protezione contro perdite, protezione contro sovraccarichi, protezione contro cortocircuiti.
Componenti elettrici	Utilizzando marchi noti (Schneider, Izumi, Omron), ecc.
Operatore del cablaggio	Rispettare le norme nazionali, la disposizione del pannello elettrico è ragionevole, il cablaggio è solido e le marcature sono chiare.

Dettagli
