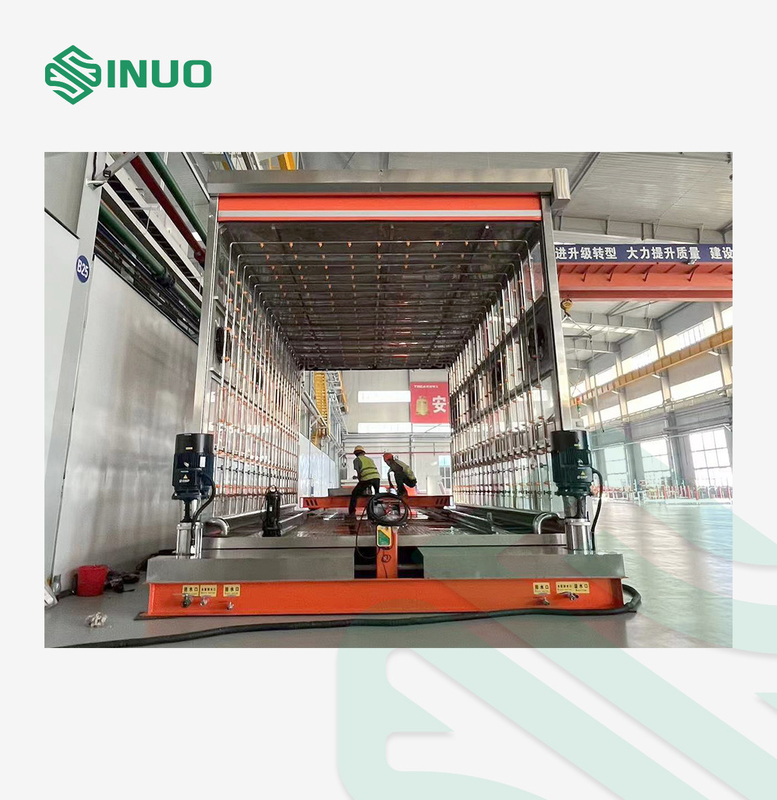

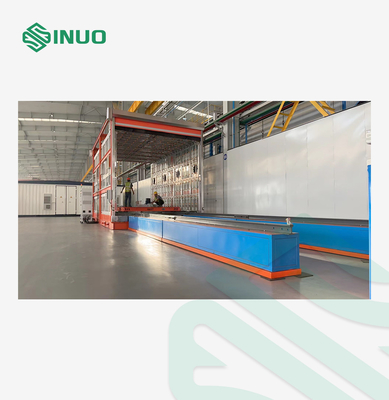

Cammera di prova della pioggia per veicoli commerciali

Dettagli

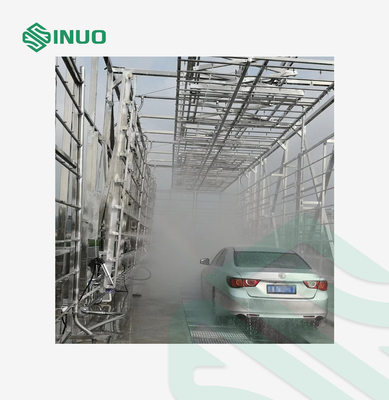

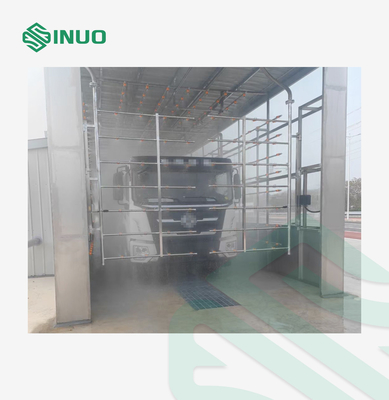

• Sistema di spruzzo pioggia

L'intero sistema di spruzzo è composto principalmente da tubi, ugelli, valvole, filtri, pompe, dispositivi di visualizzazione, ecc.

tubi:

• Tubo principale: tutti i tubi degli irrigatori sono realizzati in acciaio inossidabile 304 tubo; il diametro interno del tubo di aspirazione della pompa d'acqua è 80mm, il diametro interno della pompa d'acqua tubo principale di approvvigionamento idrico è 80mm,e il diametro interno del tubo principale di approvvigionamento idrico su entrambi i lati, dall'uscita della pompa dell'acqua al fondo del flussometro, è di 80 mm.
• Tubo di ramificazione: per i rami degli sprinkler vengono utilizzati tubi in acciaio inossidabile, con un diametro di tubo di 32 mm.

Fabbricazione a partire da:

• 1L'ugello adotta un ugello regolabile in acciaio inossidabile. L'ugello scarica l'acqua uniformemente ed è a forma di cono a 60°. Il diametro del foro di spruzzo è di 2,5 mm±0,01 mm.La dimensione e la struttura interna degli ugelli utilizzati sono le stesse e sono realizzati con precisione in conformità alle norme nazionali..
• 2. Gli ugelli sono installati uniformemente su ogni tubo di ramificazione della superficie di spruzzo.Il numero di ugelli garantisce che la parte ispezionata della superficie esterna del modello di veicolo più grande corrispondente si trovi nella zona doccia.
• 3. L'asse dell'ugello superiore è perpendicolare al piano orizzontale. L'asse dell'ugello laterale è perpendicolare al piano di simmetria longitudinale del veicolo.La distanza tra l'ugello e la superficie esterna della carrozzeria del veicolo è di 700 mm±200 m.

• Sistema di asciugatura

La sala di asciugatura è per l'asciugatura con aria fredda. I tubi di soffiatura sono disposti lungo la parte superiore e su entrambi i lati dell'entità.la presa d'aria ha una certa pressioneIl condotto d'aria esterno è realizzato in piastra in acciaio inossidabile 1.5, l'uscita del vento è realizzata in piastra in acciaio inossidabile 1.5, il condotto d'aria è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria esterno è realizzato in acciaio inossidabile 1.5, il condotto d'aria è realizzato in acciaio inossidabile 1.5, il condottoe dotato di regolazione dell'ammortizzatore.

L'altezza massima dell'uscita dell'aria di asciugatura è di 2800 mm e la distanza minima dell'uscita laterale dell'aria è superiore a 2600 mm.

I ventilatori sono ventilatori centrifughi di Dehui e Nantong. La progettazione dello schema e la selezione dei ventilatori sono effettuati secondo due soffi. Assicurarsi che il ventilatore di asciugatura a soffio sia posizionato in cima alla stanza.Le apparecchiature elettriche sono ben protette dall'umidità e dall'umiditàPer facilitare la risoluzione dei problemi, una porta di sicurezza pedonale separata per la manutenzione è installata nella zona di asciugatura.

Il rumore non supera i 75 decibel a 1 metro di distanza dalla camera di asciugatura.il corpo della stanza adotta una struttura a doppio strato di piastre galvanizzateLa piastra esterna è di 0,8 mm di spessore e perforata all'interno.La progettazione degli strati intermedi è ragionevole per garantire che il composto di cotone non perdga o non restituisca umidità.
