Apparecchiatura di collaudo dell'ingresso dell'acqua

DO-160G Camera di prova impermeabile anti goccia per l'elettronica dell'aviazione civile

DO-160G Camera di prova impermeabile anti goccia per l'elettronica dell'aviazione civile

Marchio:	Sinuo
Numero di modello:	SN4423
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Tempo di prova:

0-99.9min

Altezza di gocciolaggio:

0-500mm

Velocità di gocciolazione:

140L/m2/h

Gioco del foro del gocciolamento:

25 mm × 25 mm

Area di prova di gocciolaggio:

WD=800 × 800 mm

Diametro del buco di spillo del vassoio a goccia di pioggia:

00,33 mm±0,01 mm

Casella interna:

WDH = 1000 × 1000 mm × 1000 mm

Scatola esterna:

WDH=1280×2050mm×2150mm

Imballaggi particolari:

imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

camera di prova impermeabile

Camera di prova dell'elettronica per l'aviazione civile

DO-160G Camera di prova impermeabile

Descrizione del prodotto

DO-160G Aviazione civile elettronica camera di prova impermeabile anti gocciolazione

Norme e clausole rispettate

Conforme alla RTCA DO-160F Condizioni ambientali e procedure di prova per le apparecchiature aeree Sezione 26 Fuoco, infiammabilità.

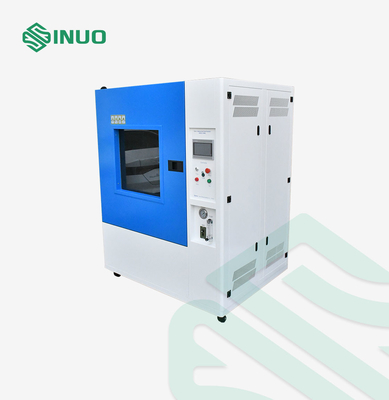

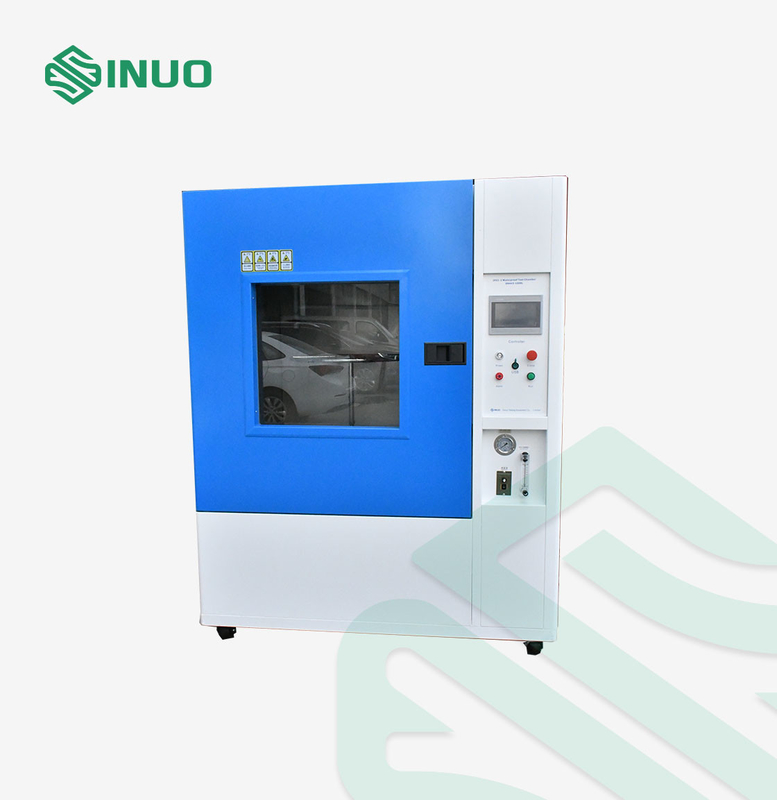

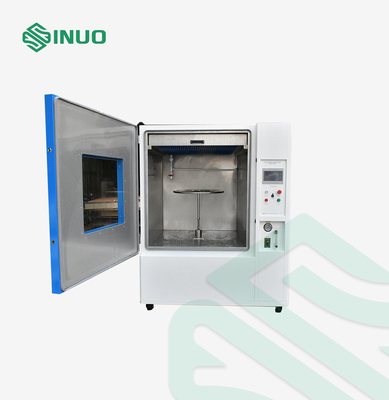

Visualizzazione del prodotto

Scopo della prova: verificare se le apparecchiature avioniche di tipo W sono in grado di garantire buone prestazioni delle apparecchiature e dei componenti in un ambiente a goccia.Lo scopo è quello di verificare le prestazioni protettive del guscio del prodotto in caso di gocciolante.
Principio di prova: controllare il flusso di approvvigionamento idrico per garantire che il gocciolante soddisfi il requisito standard di 140 l/m2/h.L'apparecchiatura di prova può generare un flusso d'acqua uniforme su tutta la superficie del guscio del campione.

Struttura e caratteristiche dell'apparecchiatura: il getto è assicurato per soddisfare il requisito standard di 140L/m2/h controllando il flusso di approvvigionamento idrico.L'apparecchiatura di prova può generare un flusso d'acqua uniforme su tutta la superficie del guscio del campione.

Parametri tecnici

Fonte di alimentazione: AC220V±5%, 50/60Hz

Ambiente d'uso: temperatura 15-35°C, umidità relativa 25%-75%, pressione atmosferica 86 ‰ 106kpa (860mbar-1060mbar), terreno piatto, illuminazione, interruttore di perdita impermeabile (o presa),buone funzioni di iniezione e drenaggio dell'acqua

Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, dotata di un dispositivo di depurazione e filtrazione dell'acqua

CControllo e funzionamento	Sistema di controllo intelligente PLC e touch screen
Dimensioni interne ed esterne della scatola	La casella interna WDH=1000×1000mm×1000mm, la casella esterna WDH=1280×2050mm×2150mm
Area di prova di gocciolaggio	WD=800×800mm, altre dimensioni possono essere personalizzate
Altezza di gocciolamento	La distanza tra l'ago e il campione è 0-500mm, regolando l'altezza del giradischi o sollevando il campione
Velocità di gocciolazione (flusso d'acqua)	140L/m2/h, regolazione automatica, si riferisce alla figura standard A, l'apparecchiatura utilizza un misuratore di portata elettronico per controllare la quantità di acqua iniettata nel serbatoio dell'acqua,in modo che l'acqua uscita dall'ago soddisfi i requisiti standard
Disegno schematico
Diametro del buco di spillo del vassoio a goccia di pioggia	00,33 mm±0,01 mm
Distanza tra le goccioline	25 mm × 25 mm, sistemazione matrice
monitoraggio della temperatura del liquido, monitoraggio della temperatura ambiente,	L'apparecchiatura è dotata di un termostato in grado di riscaldare il campione, assicurandosi che la temperatura del campione sia almeno di 10°C superiore a quella dell'acqua.I parametri di temperatura sono limitati secondo JJF1101Assicurare l'uniformità della temperatura nella camera sperimentale.

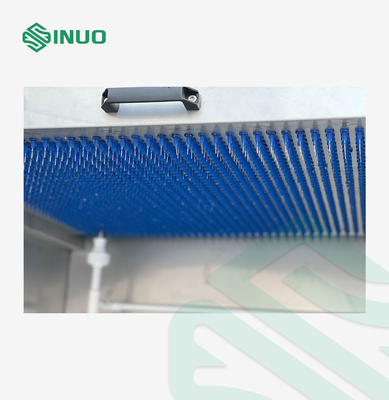

Localizzazione della scatola a goccia	Situato nella parte superiore della scatola interna, posizione fissa.
Tempo di prova	0-99.9min, può essere preimpostato.
Materiale della scatola	La scatola interna è realizzata in acciaio inossidabile SUS304.
Sistema di circolazione dell'acqua	L'ingresso dell'acqua è dotato di un filtro di pulizia e l'acqua che gocciola per la prova viene raccolta automaticamente nel serbatoio dell'acqua attraverso il telaio e può essere riciclata.
Protezione della sicurezza	Protezione da sequenza di fasi, protezione da perdite, protezione da carenza d'acqua, protezione anormale
