IEC 62916-2 Sistema di prova di corrente di prova a breve tempo e di aumento della temperatura

IEC 62916-2 Sistema di prova di corrente di prova a breve tempo e di aumento della temperatura

Norme e clausole rispettate

Questo sistema di prova soddisfa i requisiti standard della norma IEC 62196-1Ed.4CDV 2020, punto 12.3, articolo 24, tabella 10, articolo 34.2, 34,4 e 35.4., IEC 62916-2, IEC 62916-3, ecc.

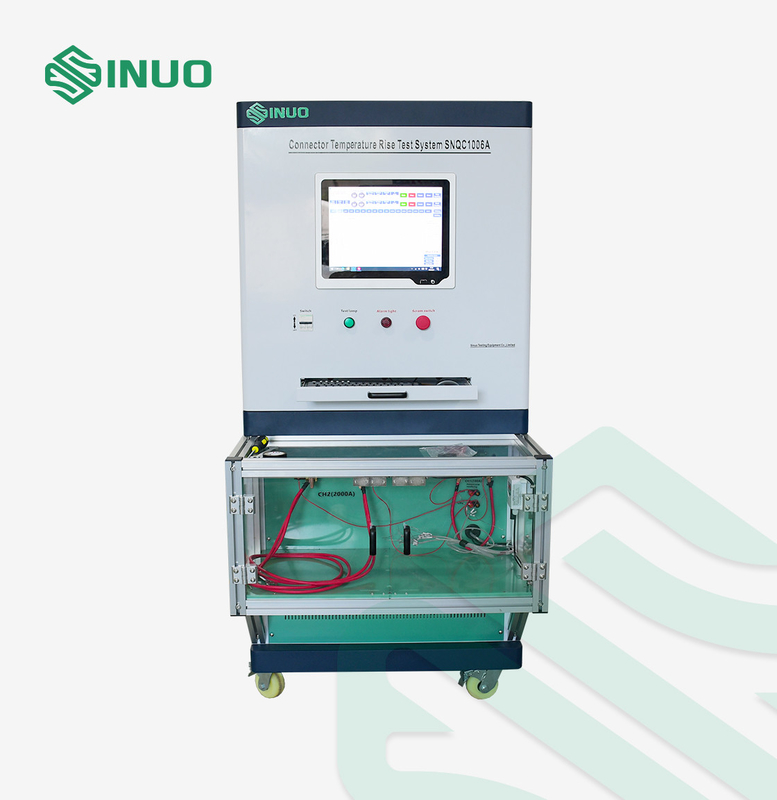

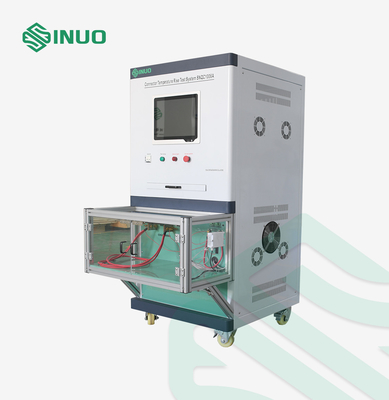

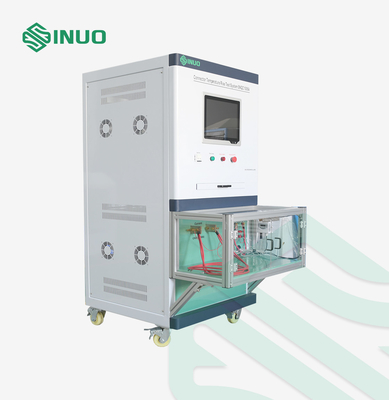

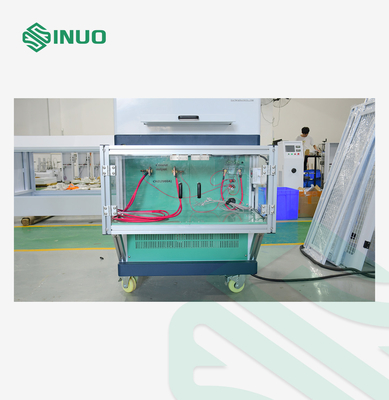

Visualizzazione del prodotto

È adatto per rilevare la prova di aumento della temperatura dopo che la presa e la presa EV hanno superato la corrente nominale,e valutare il riscaldamento della superficie degli accessori elettrici quando la corrente di carico è collegata, e se l'innalzamento della temperatura del terminale soddisfa i requisiti della norma.

Caratteristiche dell'attrezzatura
Il sistema utilizza un software autoprogrammato controllato da un computer.È utilizzato per valutare il riscaldamento superficiale e l'aumento della temperatura degli elettrodi delle interfacce di ricarica e degli accessori elettrici quando collegati a corrente di carico, e verificare se l'aumento di temperatura soddisfa i requisiti standard.

Parametri tecnici

Prova di aumento della temperatura (dispositivo di controllo della temperatura integrato):

• Intervallo di misurazione della temperatura: 0°260°C, precisione: ±0,3% della lettura + 1°C; risoluzione: 0,1°C
• Punti di misurazione della temperatura: 16 canali (di cui 1 punto per la misurazione della temperatura ambiente)
• Tipi di termocoppie supportate: lo strumento supporta tipi di termocoppie J, K, T, E, S, N, B, R.
• Termocoppia utilizzata per la misurazione: Termocoppie in filo sottile USA Ω Company K-type 30AWG, lunghezza 2 metri, 20 pezzi in totale.
• Sonde di temperatura: le sonde di temperatura possono eseguire prove in diretta senza danneggiare lo strumento.
• Velocità di scansione della temperatura e intervallo di registrazione: 0,11800 secondi per tutti i canali.

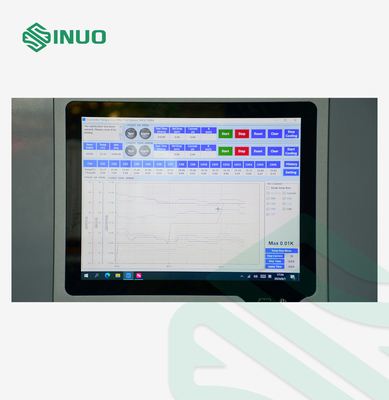

• Registrazione dei dati di temperatura: completata automaticamente dal computer, con configurazione per il software di prova per computer.
• Il software può impostare un canale di temperatura ambiente e sottrarre automaticamente la temperatura ambiente durante la raccolta dei dati.
