10kA corto circuito resistenza alla corrente Tester IEC 62196-1 conforme per la prova EV

Tester di corrente di tenuta a cortocircuitoè un dispositivo dedicato progettato per eseguire test di tenuta alla corrente di cortocircuito su apparecchiature elettriche quali pistole di ricarica per veicoli elettrici, interruttori automatici, trasformatori di distribuzione, unità principali ad anello, scatole di distribuzione cavi e connettori.È pienamente conforme ai requisiti del test di verifica della capacità di tenuta alla corrente di cortocircuito specificati nelle pertinenti clausole diCEI 62196-1:2025.

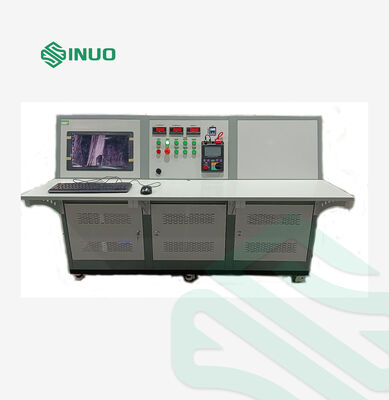

Il sistema è dotato di un computer industriale all-in-one per la visualizzazione e l'impostazione dei parametri, un controller PLC per il controllo del processo e una scheda di acquisizione dati per la misurazione della forma d'onda. Fornisce una corrente di prova fino a10kA.

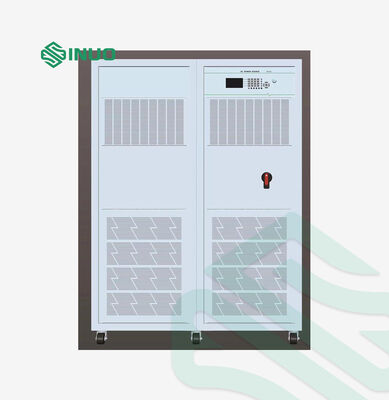

L'alimentatore CA adotta una fonte di alimentazione CA a circuito multimagnetico ad alta potenza con un circuito di controllo della corrente adattivo. La modalità di test della tensione utilizza la sovrapposizione di tensione isolata, supportando una tensione di test massima di1000 V.

L'apparecchiatura offre funzionamento intuitivo, installazione rapida del prodotto, test automatici, funzioni di giudizio automatico ed elevata intelligenza e affidabilità.

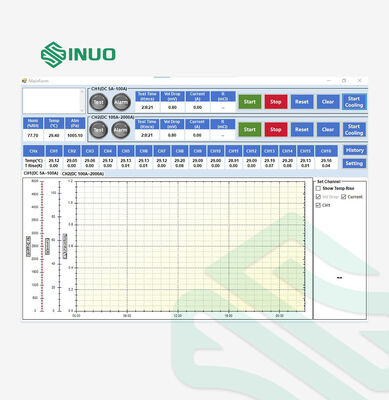

• Dotato di un computer industriale all-in-one per la visualizzazione dei parametri e la visualizzazione della forma d'onda in tempo reale, che offre un'interfaccia chiara e intuitiva.
• L'acquisizione dati ad alta velocità consente il monitoraggio in tempo reale delle forme d'onda attuali con una risoluzione temporale a livello di microsecondi (μs).
• La sorgente di corrente adotta un alimentatore CA a circuito multimagnetico con controllo digitale, offrendo elevata precisione e stabilità eccellente.
• La tensione utilizza un design isolato, creando una differenza di potenziale di 1000 V con l'alloggiamento dell'apparecchiatura (terminale di terra) riducendo al contempo il consumo energetico.
• Supporta il test delle correnti di sovraccarico a 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10 volte la corrente nominale (ovvero, 50~10000 A).
• Compatibile con il test di varie specifiche del dispositivo.
• In grado di misurare e registrare la relazione tra corrente e tempo.
• Dispone di funzioni di protezione complete, tra cui protezione da sovratensione e sovracorrente, che interrompono automaticamente l'uscita e attivano allarmi acustico-visivi quando attivati.

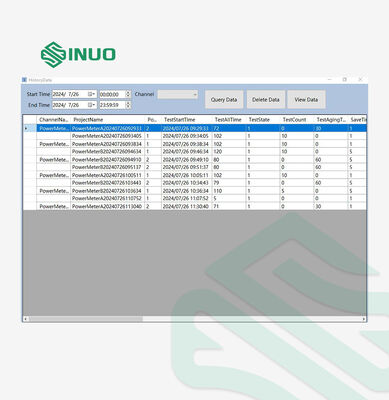

• Registra i dati dei test in tempo reale per una facile revisione e tracciabilità.
