ISO 12405-4 Camera di prova per la frantumazione delle batterie e per la penetrazione delle unghie AIS 038

ISO 12405-4 Camera di prova per la frantumazione delle batterie e per la penetrazione delle unghie AIS 038

Norme e clausole rispettate

Conforme alla prova di schiacciamento AIS 038 a pagina n. 79 di 106 cl. n. 3.2, prova di penetrazione dell'unghia in pagina n. 101 di 106 cl. n. 3.3.2 lettera a), IEC 62133-2012, ISO 12405-4:2018, ecc.

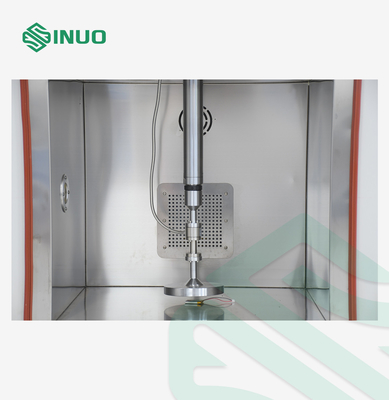

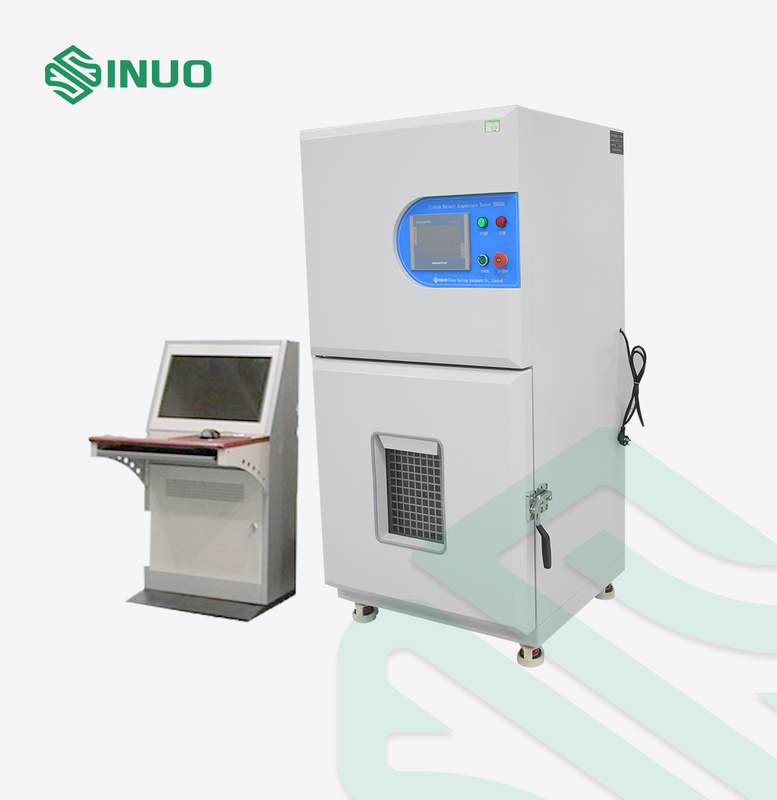

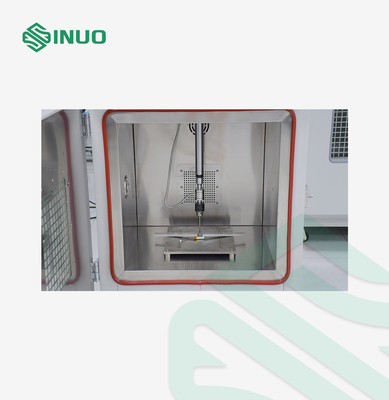

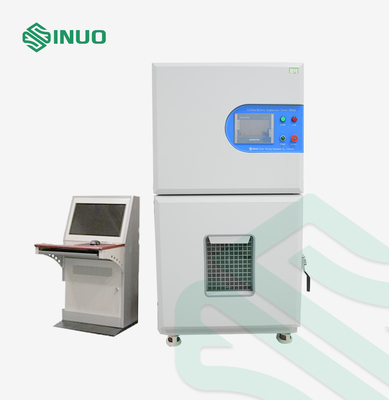

Visualizzazione delle attrezzature

1Il software di prova ha una funzione di acquisizione della tensione: secondo i requisiti di prova della singola batteria,fino a quando il guscio della batteria non si rompe o la batteria viene cortocircuitata (la tensione interna della batteria diventa 0V)Quando la tensione è pari a zero, l'apparecchiatura interrompe automaticamente la prova.

2- secondo i requisiti di prova della batteria di potenza: il sistema di prova può prima comprimersi al 30% della dimensione del modulo della batteria (cioè la deformazione).O impostare un determinato valore di pressione (ad esempio la forza di estrusione è di 20kN)Quando la prova di estrusione raggiunge il valore di forza impostato e il tempo di tenuta della pressione impostato è raggiunto, l'apparecchiatura interrompe la prova.

3Il campione può essere testato secondo una delle tre condizioni di pressione, deformazione e tensione.

4Le tre modalità di prova possono essere utilizzate come variabili di controllo per qualsiasi combinazione di condizioni, vale a dire tre o due condizioni di prova possono essere impostate contemporaneamente.il dispositivo interrompe la prova.

5Il sistema di prova può visualizzare la velocità durante il test. La velocità di prova richiesta per il test può anche essere impostata nel software.

6. Il sistema operativo del computer viene elaborato nella finestra di dialogo. La modalità di tavolo può essere pianificata da te. I dati di prova vengono registrati durante tutto il processo.funzioni di confronto e tracciamento.

7La scheda madre di controllo dedicata può registrare forza, spostamento e tensione allo stesso tempo.e l'interfaccia di controllo registrerà e monitorerà la forza di estrusione, temperatura, tensione, velocità e deformazione in tempo reale. È conveniente generare rapporti o esportare dati direttamente.

8. Durante la prova, la funzione di prova può essere controllata raccogliendo segnali di tensione. La tensione cambierà durante la prova della batteria.e il sistema emette un segnaleLa prova di estrusione si interrompe quando si raggiunge il valore di tensione impostato.

Parametri tecnici
