Apparecchiatura di collaudo della batteria di EV

Sistema di prova di vibrazione sinusale verticale

Sistema di prova di vibrazione sinusale verticale

Marchio:	Sinuo
Numero di modello:	SN553-EV101VT20SM.VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Tipo di prova:

spazzata sinusoidale; a caso;

Intervallo di frequenza:

1 ‰ 6 000 Hz

Spostamento massimo:

25 mm

Velocità massima:

1.3 m/s

Carico massimo:

50 kg

Peso dinamico:

1.5 kg

Diametro della bobina mobile:

F120 mm

Momento eccentrico permissibile:

220.N.M.

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

sistema di prova di vibrazione

Sistema di prova delle batterie dei veicoli elettrici

Sistema di prova di vibrazione sinusale verticale

Descrizione del prodotto

Sistema di prova di vibrazione sinusale verticale

Norme e clausole rispettate

Sinuo può fornirvi l'intera soluzione di eccitazione e di prova e certificare la qualità dei vostri prodotti secondo gli standard nazionali e internazionali quali GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC e ASTM.

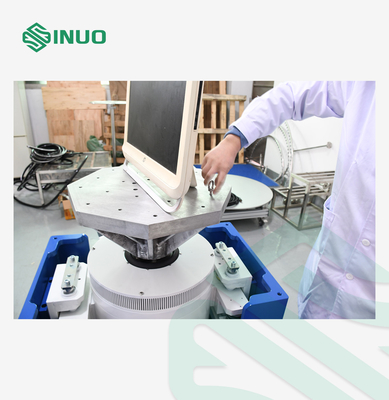

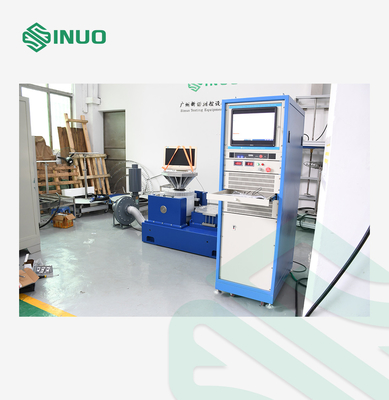

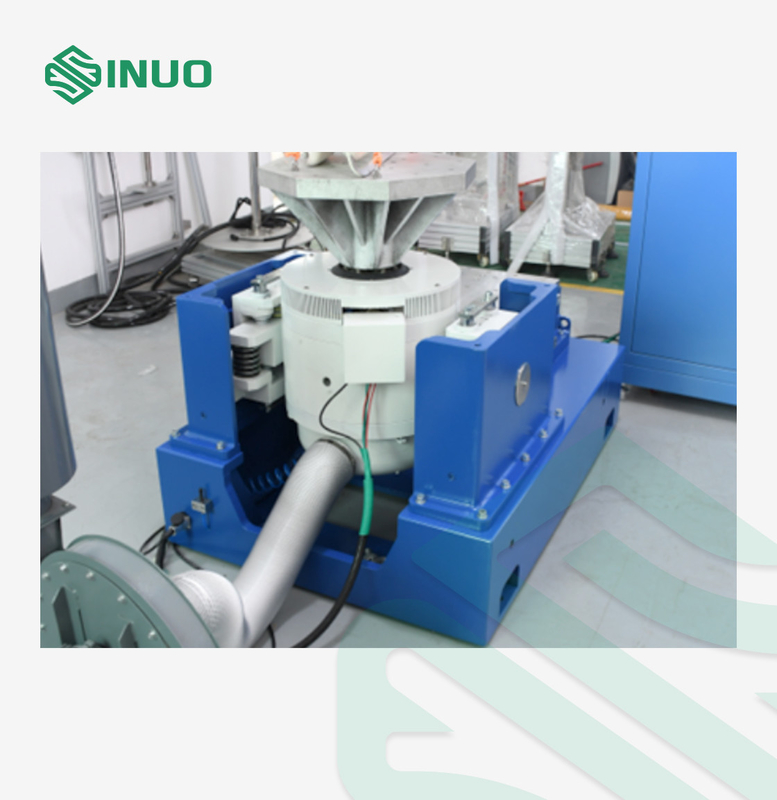

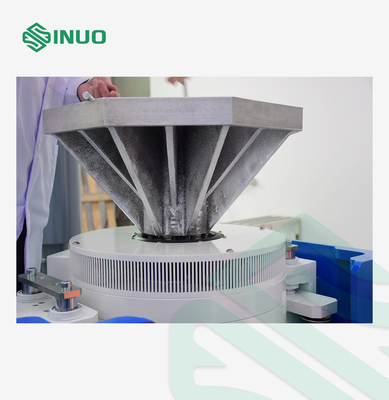

Visualizzazione delle attrezzature

Il test delle vibrazioni consiste nel stimolare o colpire un componente o un dispositivo per vedere come reagirà in un ambiente reale.da prodotti industriali quali circuiti stampati, aerei, navi, razzi, missili, automobili e elettrodomestici.

Parametri tecnici

Generatore di vibrazioni A01S12
Spinta sinusoidale nominale (Pk)		100 kg.f picco (1000N)
Spinta nominale casuale (RMS)		100Kg.f r.ms (1000N) @ISO5344
Spinta d'impatto (Pk)		200 kg.f picco (2KN) @6ms
Intervallo di frequenza		1 ‰ 6 000 Hz
Dislocamento massimo (p-p)		25 mm (1 pollice)
Velocità massima		1.3 m/s
Accelerazione massima		Sine: 60 g (588 m/s)²) ;Random:60g ((588m/s²)
Carico massimo		50 kg
Diametro della bobina mobile		F120 mm
Peso dinamico		10,5 kg
Momento eccentrico ammissibile		220.N.M.
Frequenza di risonanza fondamentale (tabella nuda)		4700 Hz (nom.) +/- 5%
Foratura di vite per il montaggio della bobina mobile		Inserti in acciaio inossidabile di M6 (7PCS)
Dimensioni del corpo della macchina per vibrazioni		370L×460D×500H mm
Peso		140 kg
Amplificatore di potenza PA103EF
Potenza di uscita nominale		1KVA
Rapporto segnale/rumore		Maggiore di 70 dB
Efficienza degli amplificatori		Oltre il 90%
Peso dell'amplificatore		15 kg
Dimensione dell'amplificatore		430L×308D×117H mm
Funzione di protezione		●Input Over/Under Voltage ●Fatto logico ●Output Over Voltaggio/corrente ●Potenza di controllo ●Module esterno ●O/T ●Temprazione dello shaker ●Viaggio dello shaker
Requisiti elettrici:
Fornitore di alimentazione	3 fasi 380V/50Hz, 15KVA
Resistenza del suolo	≤ 4Ω
