Apparecchiatura di collaudo dell'ingresso dell'acqua

ISO20653 Sistema ESS esterno IPX5 Sistema di prova di spruzzo impermeabile

ISO20653 Sistema ESS esterno IPX5 Sistema di prova di spruzzo impermeabile

Marchio:	Sinuo
Numero di modello:	SN448-E1
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Flusso di spruzzo d'acqua:

12.5±0.625 ((L/min)

Pressione dello spruzzo d'acqua:

30 ‰ 100 kPa

Diametro della piattaforma girevole:

4000 mm

Diametro dell'ugello:

φ6,3 mm

Carico della piattaforma girevole:

Velocità della piattaforma girevole:

1 ̊5 R/min

Dimensioni del serbatoio:

1000 × 3000 × 1000 mm

Materiale del serbatoio di acqua:

SUS304 acciaio inossidabile

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

ISO20653 Sistema di prova con spruzzo

IPX5 Sistema di prova di spruzzo impermeabile

Sistema ESS esterno Sistema di prova con spruzzo

Descrizione del prodotto

ISO20653 Sistema ESS esterno IPX5 Sistema di prova di spruzzo impermeabile

Norme e clausole rispettate

Conforme alla norma IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, ecc.

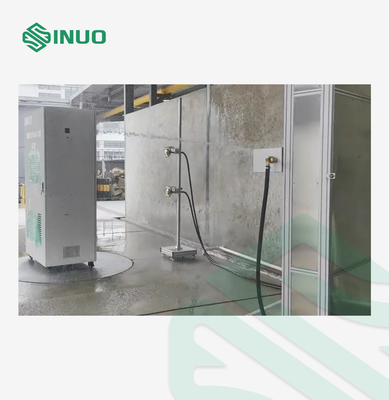

Visualizzazione delle attrezzature

Questo prodotto è progettato per testare i prodotti elettrici per valutare se gli involucri e le guarnizioni possono mantenere le prestazioni delle apparecchiature e dei componenti in ambienti piovosi.Il prodotto adotta un disegno scientifico, che consente di simulare in modo realistico varie condizioni ambientali quali goccioline, piogge, spruzzi e spruzzi d'acqua.Con un sistema di controllo avanzato e l'applicazione della tecnologia a frequenza variabile, l'angolo di rotazione del supporto per campioni di pioggia, l'angolo di oscillazione del braccio di spruzzo e la frequenza del volume di spruzzo possono essere regolati automaticamente.

Parametri tecnici

Parametri IPX5
Numero di ugelli di spruzzatura	Sei ugelli IPX5.
Diametro interno del foro di spruzzatura	φ6,3 mm ((IPX5)
Fuoco di spruzzatura IPX5
Flusso di spruzzo d'acqua	12.5±0.625 ((L/min) ((IPX5)
Distanza di spruzzatura	Il campione si trova a 2,5 o 3 metri dall'ugello e la distanza è controllata dal tester.
Diametro del tubo	Un pezzo di tubo a pressione morbida da 1/2 pollice e un pezzo di tubo a pressione morbida da 1 pollice.
Tubo di connessione dell'ugello	Fuoco trasparente importato con filo in acciaio inossidabile
Protezione dell'ugello IPX5	L'altezza e l'angolo dell'ugello possono essere regolati manualmente
Tempo di prova con spruzzo d'acqua	Almeno 3 minuti o più (regolabile)
Pressione di spruzzo dell'acqua	30 ̊100kpa (regolato in base al flusso richiesto)

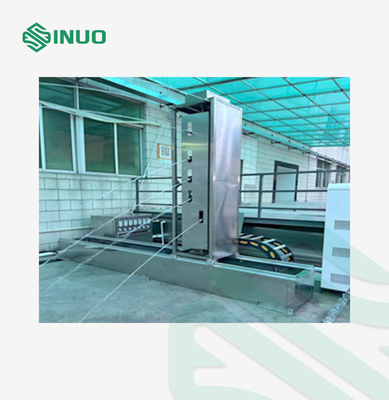

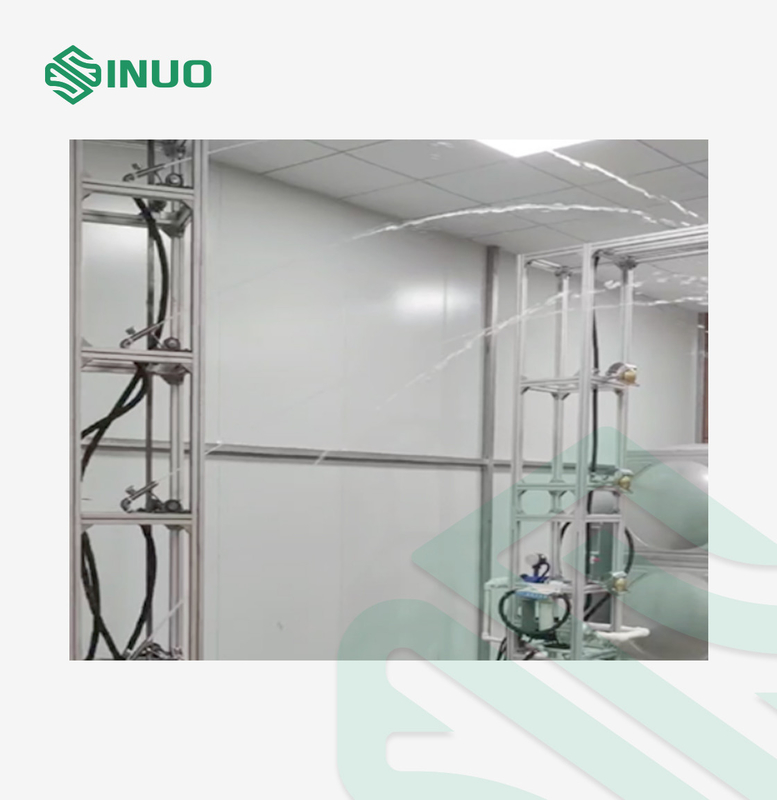

Sistema di spruzzatura automatico	1Il porta spruzzi è realizzato con profili di alluminio, con un set di ugelli oscillanti IPX5 su e giù, controllati in modo indipendente. 2.Il sistema di ugelli di spruzzo IPX5 mobile comprende un totale di 6 ugelli di spruzzo.I restanti 5 pezzi di ugelli di spruzzo IPX5 si trovano al centro del sistema, ciascuna capace di oscillare verticalmente (su e giù) con un angolo di oscillazione di ± 15°. 3Sono in totale 6 ugelli, ciascuno dotato di un misuratore di portata meccanico, con singoli misuratori di portata che controllano il flusso per ogni ugello. (l'immagine è solo per riferimento)
Sistema giradischi
Diametro del giradischi	4000 mm
Carico del giradischi	1T
Velocità del giradischi	1 ̊5 R/min (regolabile)
Parametri del serbatoio dell'acqua
Dimensioni del serbatoio dell'acqua	1000 x 3000 x 1000 mm
Materiale del serbatoio dell'acqua	SUS304 acciaio inossidabile
Livello dell'acqua	Tubo trasparente, con linea in acciaio inossidabile per osservare il livello dell'acqua, altezza della linea 1,5 m, precisione della linea: 1 mm
Controllo del livello del serbatoio dell'acqua	Galleggiante in acciaio inossidabile, buco di traboccaggio
Mobilità	Quattro ruote girevoli per facili movimenti, con freni.
Copertura del serbatoio dell'acqua	1 pezzo

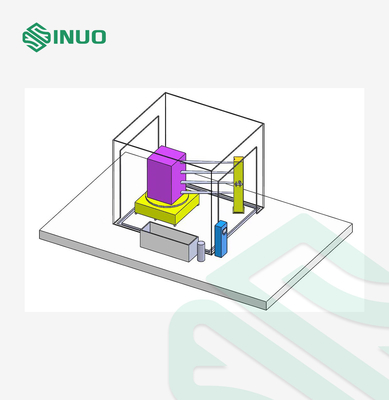

Dettagli

ISO20653 Sistema ESS esterno IPX5 Sistema di prova di spruzzo impermeabile 3
