Apparecchiatura di collaudo dell'ingresso dell'acqua

IPX5 Sistema di prova di irraggiamento per stazioni di ricarica IEC 60529

IPX5 Sistema di prova di irraggiamento per stazioni di ricarica IEC 60529

Marchio:	Sinuo
Numero di modello:	SN448-E4
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Flusso di spruzzo d'acqua:

12.5±0.625 ((L/min)

Pressione dello spruzzo d'acqua:

30 ∼ 150 kPa

Dimensioni del serbatoio:

1000 × 3000 × 1000 mm

Materiale del serbatoio di acqua:

SUS304 acciaio inossidabile

Dimensioni esistenti della stanza:

6*8m ((L*W)

Specifiche di campione del cliente:

3*2,5*3m ((L*W*H)

Distanza di spruzzatura:

2.5 a 3 metri

Tempo di prova:

1s a 9999h,59 min e 59s

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

IPX5 Sistema di prova a spruzzo impermeabile

IEC 60529 Sistema di prova di spruzzo impermeabile

Sistema di prova a spruzzo impermeabile della stazione di ricarica

Descrizione del prodotto

IPX5 Sistema di prova di irraggiamento per stazioni di ricarica IEC 60529

Norme e clausole rispettate

Conforme alla norma IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, ecc.

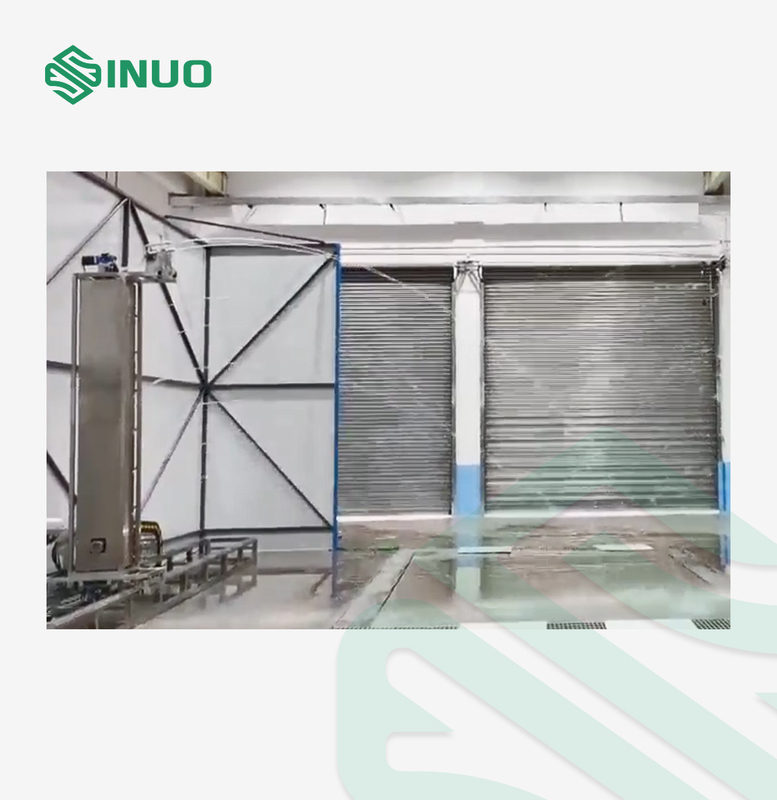

Visualizzazione delle attrezzature

Applicazione: utilizzato per effettuare prove di impermeabilità IPX5 su sistemi ESS esterni, il sistema di spruzzatura automatica è applicato sulle superfici anteriore, posteriore, sinistra, destra e superiore del sistema ESS esterno.

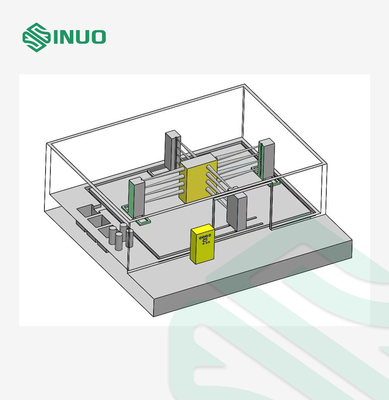

L'apparecchiatura è costituita principalmente da una piscina di raccolta dell'acqua, un serbatoio di stoccaggio dell'acqua, un sistema di rifornimento dell'acqua, un sistema di drenaggio, un sistema di spruzzatura, un sistema di controllo elettrico e un sistema di pompa.

Parametri tecnici

Pressione di spruzzo dell'acqua	30 ∼ 150 kPa
Diametro interno del foro di spruzzatura	φ6,3 mm ((IPX5)
Flusso di spruzzo d'acqua	12.5±0.625 ((L/min) ((IPX5)
Tempo di prova preimpostato	Regolabile da 1s a 9999h, 59 min e 59s.
Distanza di spruzzatura	La distanza tra il sistema ESS esterno e l'ugello di spruzzatura è di 2,5-3 metri.
Materiale per pistole a spruzzo	Acciaio inossidabile
Metodo di trasporto	Il sistema ESS esterno entra nell'area di prova per la pioggia tramite una gru a portiere (il sito del cliente è già attrezzato).
Velocità di movimento	La velocità di movimento del telaio di supporto è regolabile.
Requisiti di copertura da spruzzo	Il sistema di spruzzatura automatico deve coprire le superfici anteriore, posteriore, sinistra, destra e superiore.
Metodo di spruzzatura	L'intero processo di prova prevede una spruzzatura completamente automatica e il percorso di movimento del sistema di spruzzatura non interferisce con l'oggetto sottoposto a prova. Il processo di prova è conforme ai requisiti del livello di protezione IPX5 di cui alla norma IEC 60529:2013.
Tempo di prova	Regolabile da 1s a 9999h, 59 min e 59s.

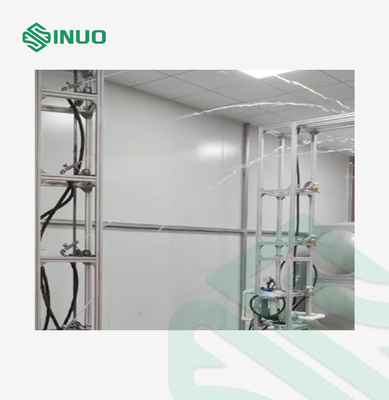

Cornice di spruzzatura laterale
Parametri principali di un porta spruzzi laterale mobile	Il telaio è in alluminio 40403mm
	La piastra di tenuta è fatta di piastra in acciaio inossidabile da 1,2 mm 304 #
	Dispositivo mobile IPX5: servomotore collegato al rack per la trasmissione
	Dispositivo di spruzzo della trasmissione oscillante: meccanismo di oscillazione eccentrico regolabile (l'angolo di oscillazione è ottenuto regolando la distanza eccentrica)
	Strato del telaio di spruzzatura: dotato di un servomotore con meccanismo di staffa per ingranaggi, il tratto mobile è di 3 m.
Motore oscillante	Servomotore e riduttore
Motore mobile	Servomotore e riduttore
Attrezzatura	Ingranaggi in acciaio inossidabile
Scaffale	Altri apparecchi per il trasporto di merci

Dettagli

IPX5 Sistema di prova di irraggiamento per stazioni di ricarica IEC 60529 1
