Apparecchiatura di collaudo del veicolo elettrico

Sistema di prova di radiazioni di simulazione solare dello spettro automobilistico attrezzature di prova IEC 60904-9

Sistema di prova di radiazioni di simulazione solare dello spettro automobilistico attrezzature di prova IEC 60904-9

Marchio:	Sinuo
Numero di modello:	SNQC1002M
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Potenza della lampadina:

4000 W

Potenza nominale della lampada:

4000 W

Dimensione della superficie della camera:

6.5m × 2,5m

Unità di simulazione della luce solare:

Complessivamente 21 pezzi

Deviamento del sistema di illuminazione:

≤±5%

Uniformità dell'intensità luminosa:

± 10%

Distanza di radiazione:

500 ‰ 1200 W/m2

Norma applicata:

DIN 75220 ecc.

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Sistema di prova della radiazione solare di simulazione

Sistema di prova delle radiazioni di simulazione solare dello spettro

Descrizione del prodotto

Sistema di prova di radiazioni di simulazione solare dello spettro automobilisticoApparecchiatura di prova IEC 60904-9

Norme e clausole rispettate

MIL-STD 810 Considerazioni di ingegneria ambientale e prove di laboratorio

IEC 60904-9 Dispositivi fotovoltaici ritirati - Parte 9: Requisiti di prestazione dei simulatori solari

IEC60068-2-5 ¢Prove ambientali-parte 2-5: prova Sa: radiazione solare simulata a livello del suolo e indicazioni per le prove di radiazione solare

ISO 12097-2: "Veicoli stradali - componenti degli airbag - Parte 2: prove dei moduli degli airbag"

DIN 75220: Componenti di auto invecchiate in unità di simulazione solare

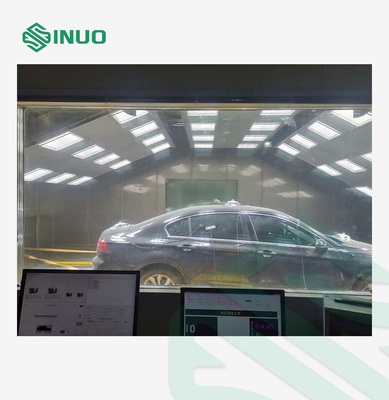

Visualizzazione delle attrezzature

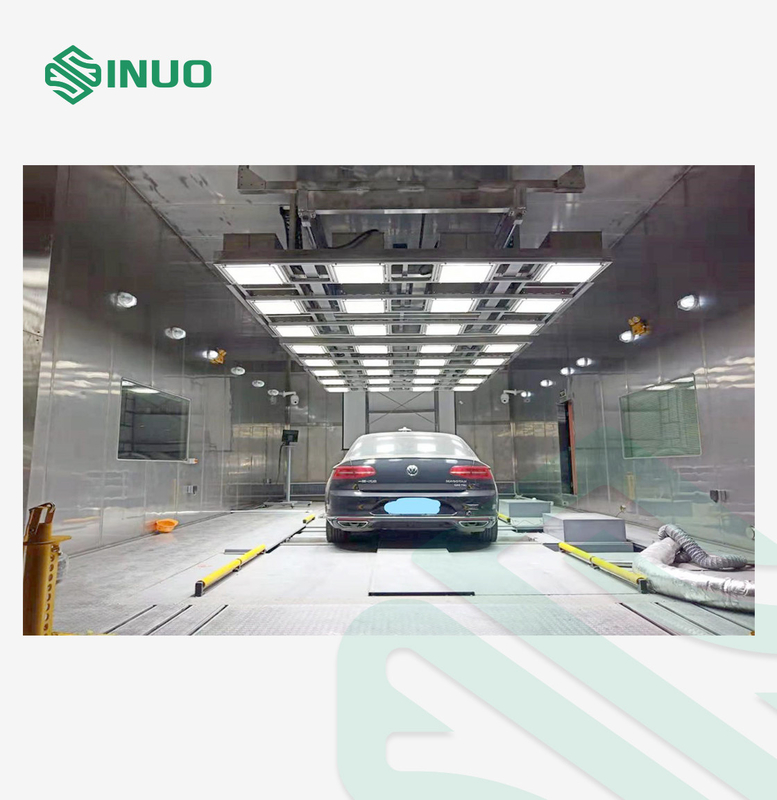

L'analisi delle radiazioni solari dirette può essere effettuata in base a fattori ambientali quali temperatura, umidità, pioggia e neve, e può essere utilizzata per valutare l'impatto delle radiazioni solari dirette sul campione di prova (termiche, meccaniche,chimicaIl sistema di radiazione solare simulato può essere utilizzato da solo per testare l'elettronica,materiali, e campioni di piccole dimensioni. Molti sistemi possono anche essere combinati in un array di luci attraverso una progettazione e un layout professionali, che possono essere utilizzati nei test di automobili, camion, moduli fotovoltaici,treni e aerei.

Questo sistema di prova è composto da un alimentatore di controllo intelligente, una progettazione ottimizzata dell'alloggiamento della lampada riflettente, una lampada Osram 2000W/4000W ad alogenuro metallico, un armadio, un misuratore di illuminazione, ecc.che può perfettamente simulare l'ambiente della luce solare in varie condizioni.

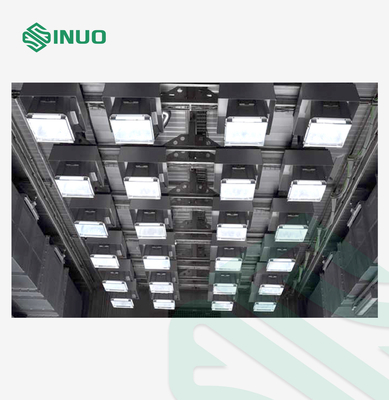

L'unità di simulazione della luce solare è composta da un alloggiamento della lampada, una lampada ad alogenuro metallico e un alimentatore intelligente.e le lampade agli alogenuri metallici sono installate nell'alloggiamento della lampada e disposte nella camera di prova in base all'area di irradiazione richiesta.

Fonte della lampada

Il corpo principale della sorgente di luce è costituito da una scheda di alluminio sabbiata, che riduce il peso di ciascuna unità di simulazione della luce solare, garantendo al contempo l'intensità della sorgente di luce.Il materiale riflettente è una piastra di alluminio a grani di fagioli di specchio importata, con riflettività fino al 97%, riflessione uniforme e assenza di macchie luminose.e l'insorgenza della situazione in cui la riflettività è notevolmente ridotta a causa della pulizia successiva e l'asciugatura è ridotta.

La bobina d'accensione è inserita nell'alimentazione elettrica e tutte le strutture e i componenti della sorgente di luce installati nello spazio di prova possono resistere a un ampio intervallo di temperatura e umidità.e la resistenza alla temperatura è di -70°C~+120°C, che evita anche il pacchetto ad alta tensione nella lampada che la resistenza a lungo termine alle alte temperature nel guscio è soggetta all'invecchiamento.

Lampada ad alogenuro metallico

Adottare la più avanzata tecnologia di lampade ad alogenuro metallico.

Parametri tecnici

Intervallo di radiazione	Fino a 500 ‰ 1200 W/m2 (regolazione senza passaggio)
Uniformità dell'intensità luminosa sulla superficie irradiante	± 10%
La deviazione del sistema di illuminazione entro 8 ore continue	≤ ± 5%
Dopo che il sistema si è acceso in modo stabile, raggiungerà un tempo di stabilizzazione pari a ± 10% del valore impostato.	≤ 2S

Potenza intelligente (EPS)

1) Può realizzare dal 20% al 100% di regolazione senza passaggio di uscita, la dissipazione di calore complessiva è piccola e dispone di una varietà di metodi di controllo e comunicazione.

2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed, e non è influenzato dalla tensione di ingresso della rete e dal raffreddamento.

Display del pannello di funzionamento	Stato di funzionamento	Si può selezionare la tensione di uscita del monitor, la corrente di uscita, la potenza impostata, la temperatura del modulo, ecc.
Display del pannello di funzionamento	Impostazione dei parametri	I valori pertinenti possono essere fissati in modo flessibile in base alle esigenze reali
Funzione di protezione/allarme		Sovracorrente, sovratensione, sottotensione, surriscaldamento, cortocircuito, guasto della memoria interna, ecc.
Ambiente	Temperatura ambiente	-10°C+50°C (senza congelamento)
	Umidità ambientale	Al di sotto del 90%RH (senza gelo)
	Ambienti	All'interno (senza luce solare diretta, senza corrosione, senza gas infiammabili, senza nebbia di petrolio, senza polvere, ecc.)
	Altezza	Meno di 1000 M
