Sistemi di prova per la stazione di ricarica per la prova impermeabile con spruzzo IEC 60529 IPX5 IPX6

Sistemi di prova per la stazione di ricarica per la prova impermeabile con spruzzo IEC 60529 IPX5 IPX6

Marchio:	Sinuo
Numero di modello:	SN448-E4
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Distanza di spruzzatura:

2.5 a 3 metri

Tempo di prova:

1s a 9999h,59 min e 59s

Pressione dello spruzzo d'acqua:

30 ∼ 150 kPa

Flusso di spruzzo d'acqua:

12.5±0.625 ((L/min)

Materiale del serbatoio di acqua:

SUS304 acciaio inossidabile

Dimensioni del serbatoio:

1000 × 3000 × 1000 mm

Specifiche di campione del cliente:

3*2,5*3m ((L*W*H)

Dimensioni esistenti della stanza:

6*8m ((L*W)

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

IPX5 IPX6 Testing Spray Test System

IEC 60529 Sistema di prova con spruzzo di prova

Sistema di prova per la prova a spruzzo di prova impermeabile

Descrizione del prodotto

Sistemi di prova per la stazione di ricarica per la prova impermeabile con spruzzo IEC 60529 IPX5 IPX6

Norme e clausole rispettate

Conforme alla norma IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, ecc.

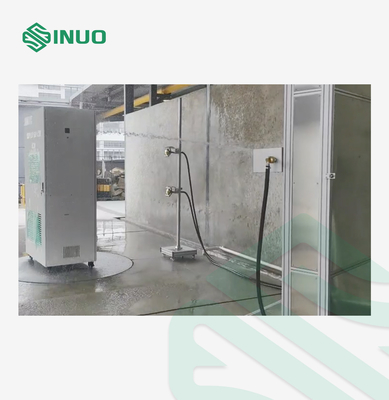

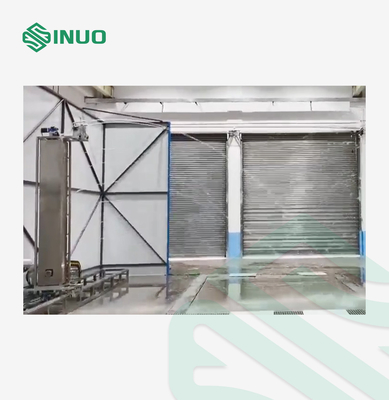

Visualizzazione delle attrezzature

L'apparecchiatura è costituita principalmente da una piscina di raccolta dell'acqua, un serbatoio di stoccaggio dell'acqua, un sistema di rifornimento dell'acqua, un sistema di drenaggio, un sistema di spruzzatura, un sistema di controllo elettrico e un sistema di pompa.

L'apparecchiatura occupa una superficie di 6,5 m (lunghezza) × 6,5 m (larghezza) × 3 m (altezza), con un'apertura delle porte di 2000 mm × 2800 mm, con doppie porte manuali in vetro temperato.Chiedi all'utente di fornire il piano di layout del sito. (per maggiori dettagli, si rimanda al piano del cantiere)

Applicazione: utilizzato per effettuare prove di impermeabilità IPX5 su sistemi ESS esterni, il sistema di spruzzatura automatica è applicato sulle superfici anteriore, posteriore, sinistra, destra e superiore del sistema ESS esterno.

Parametri tecnici

Pressione di spruzzo dell'acqua	30 ∼ 150 kPa
Diametro interno del foro di spruzzatura	φ6,3 mm ((IPX5),Ф12,5 mm (IPX6)
Velocità di movimento	La velocità di movimento del telaio di supporto è regolabile.
Dimensione della stanza esistente sul sito utente	68m ((LW)
Specifiche di campione del cliente	32,53m ((LWH)
Tempo di prova preimpostato	Regolabile da 1s a 9999h, 59 min e 59s.
Superficie sottoposta a prova	Le cinque superfici del sistema ESS esterno, escluso il fondo.
Requisiti di copertura da spruzzo	Il sistema di spruzzatura automatico deve coprire le superfici anteriore, posteriore, sinistra, destra e superiore.
Metodo di spruzzatura	L'intero processo di prova prevede una spruzzatura completamente automatica e il percorso di movimento del sistema di spruzzatura non interferisce con l'oggetto sottoposto a prova. Il processo di prova è conforme ai requisiti del livello di protezione IPX5 di cui alla norma IEC 60529:2013.
Tempo di prova	Regolabile da 1s a 9999h, 59 min e 59s.

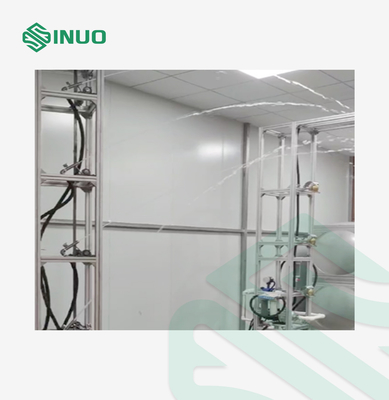

Cornice di spruzzatura laterale
Parametri principali di un porta spruzzi laterale mobile	Il telaio è in alluminio 40403mm
	La piastra di tenuta è fatta di piastra in acciaio inossidabile da 1,2 mm 304 #

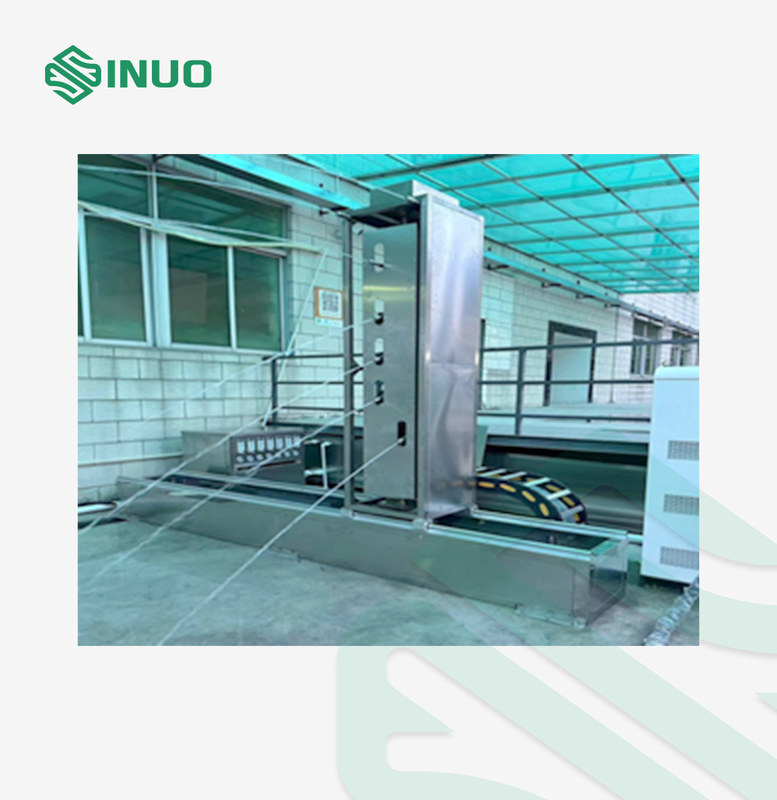

	Dispositivo mobile IPX5: servomotore collegato al rack per la trasmissione
	Dispositivo di spruzzo della trasmissione oscillante: meccanismo di oscillazione eccentrico regolabile (l'angolo di oscillazione è ottenuto regolando la distanza eccentrica)
	Strato del telaio di spruzzatura: dotato di un servomotore con meccanismo di staffa per ingranaggi, il tratto mobile è di 3 m.
Motore oscillante	Servomotore e riduttore
Motore mobile	Servomotore e riduttore
Attrezzatura	Ingranaggi in acciaio inossidabile
Scaffale	Altri apparecchi per il trasporto di merci

Dettagli

Sistemi di prova per la stazione di ricarica per la prova impermeabile con spruzzo IEC 60529 IPX5 IPX6 1
