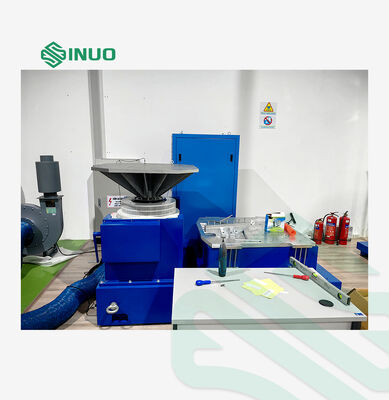

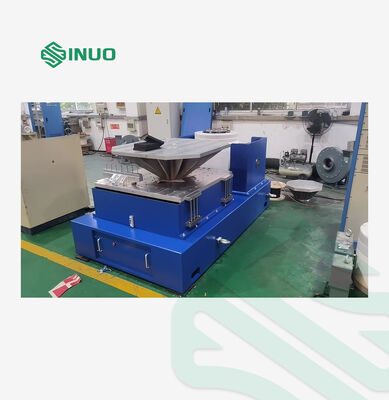

Macchina per prove a vibrazione ad alta frequenza per test batterie con forza massima di 5000 kg

Macchina per prove a vibrazione ad alta frequenza per test batterie con forza massima di 5000 kg

Marchio:	Sinuo
Numero di modello:	SN553-EV250H80VT80VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale:

picco 5000Kg.f(49KN)

Forza casuale:

picco 5000Kg.f(49KN)

Forza d'urto:

picco 10000Kg.f (98KN)

Gamma di frequenza:

1 ~ 2700Hz

Spostamento massimo:

51 mm p-p

Velocità massima:

2,0 m/s

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Camera di prova della batteria a prova di esplosione

Camera di prova della batteria di scarico

Camera di prova della batteria di carica

Descrizione del prodotto

Macchine per la prova delle vibrazioni ad alta frequenza per la prova delle batterie

Applicazione del prodotto

I test di vibrazione valutano le prestazioni dei componenti e dei dispositivi in condizioni ambientali reali sottoponendoli a eccitazioni o scosse controllate.Questo test è essenziale in numerosi settori industriali, comprese le schede di circuito, aerei, navi, razzi, missili, automobili e elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e di prova, garantendo la conformità della qualità del prodotto con gli standard nazionali e internazionali quali GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Specifiche tecniche

A11S24 Generatore di eccitazione elettromagnetica

Forza di eccitazione sinusoidale massima	5000Kg.f picco (49KN)
Forza di eccitazione casuale massima	5000Kg.f r.ms (49KN)
Forza massima di eccitazione da impatto	10000Kg.f picco (98KN)
Intervallo di frequenza	1-2700 Hz
Dislocamento massimo	51 mm p-p
Velocità massima	2.0 m/s
Accelerazione massima	100G (980 m/s2)
Frequenza di risonanza di primo ordine	2500 Hz ± 5%
Carico utile	1000 kg
Frequenza di isolamento dalle vibrazioni	2.5 Hz
Diametro della bobina mobile	Φ440 mm
Peso della bobina mobile	50 kg
Flusso di perdita	< 1mST (10 gauss)
Momento eccentrico ammissibile	> 500 N.m
Dimensioni dell'apparecchiatura	1600 mm × 1180 mm × 1280 mm (esclusa la piattaforma di espansione verticale)
Peso dell'apparecchiatura	4800 kg

Amplificatore di potenza di commutazione digitale LA50K

Potenza di uscita	50 KVA
Voltaggio di uscita	110 Vrms
corrente di uscita	550 armi
Efficienza di conversione	> 90%
SNR	≥ 65 dB
Dimensione dell'amplificatore	910 mm × 620 mm × 2000 mm

Sistema di protezione servo

Funzioni di protezione complete, tra cui: temperatura, pressione del vento, sovra-sospeso, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico,e perdita di fase di ingresso.

Controller di vibrazione digitale VCS-2

Configurazione hardware	2 canali di ingresso simultanei, 1 canale di uscita (configurabile con 2, 4 o 8 canali di ingresso)
Modulo di funzione di controllo	Sine, casuale, shock classico
Computer di controllo	Calcolatore di marca originale con monitor LCD
Capacità del software	Interfaccia di funzionamento in inglese, analisi del dominio temporale e del dominio di frequenza, sorgente del segnale, analisi di scansione della frequenza sinusoidale, generazione automatica di report di prova WORD, visualizzazione e memorizzazione dei dati,impostazione dei parametri di prova, e funzioni di analisi

Sensore di accelerazione LTE C04A07

Intervallo di frequenza	1-7000 Hz
Sensibilità	30 mv/g
Intervallo di temperatura	-40 a 160°C

VT2012 Tabella di estensione verticale

Materiale	Leghe di magnesio, anodizzate a superficie dura
Dimensioni della tabella	800 × 800 mm
Forno fisso	M10 distribuzione rettangolare 100 mm × 100 mm manica a vite in acciaio inossidabile
Frequenza di utilizzo limite superiore	Sino 1500 Hz, casuale 2000 Hz
Peso	Circa 83 kg

HG80 Slide di pellicola orizzontale di olio

Materiale	Leghe di magnesio, anodizzate a superficie dura
Dimensioni della tabella	800 × 800 mm
Forno fisso	M10 distribuzione rettangolare 100 mm × 100 mm manica a vite in acciaio inossidabile
Frequenza di utilizzo limite superiore	Sino 1500 Hz, casuale 2000 Hz
Peso	Circa 115 kg

B152S Ventilatore di raffreddamento (compreso il silenziatore)

Potenza del ventilatore	15 kW
Flusso del ventilatore	810,6 m3/s
Pressione del ventilatore	0.075 kgf/cm2

Requisiti elettrici

Fornitore di alimentazione	Fase AC3 380V/50Hz, 95 KVA
Aria compressa	0.6 MPa
Resistenza del suolo	≤ 4 Ω
