Apparecchiatura di collaudo del connettore di EV

IEC 62916-3 Apparecchiature per la prova dell'innalzamento della temperatura della presa e della presa del veicolo elettrico

IEC 62916-3 Apparecchiature per la prova dell'innalzamento della temperatura della presa e della presa del veicolo elettrico

Marchio:	Sinuo
Numero di modello:	SNQC1006B-6500A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di lavoro di uscita:

1 stazione di uscita in CC

Dimensioni dell'apparecchiatura:

800*400*400 mm

Tensione in uscita massima:

DC inferiore a 15 V DC

corrente di uscita di prova:

DC 200 ‰ 6500A

Precisione di visualizzazione corrente:

± 0,25% di lettura + 0,25% di gamma)

Precisione di visualizzazione della tensione:

± 0,25% di lettura + 0,25% di gamma)

Intervallo di misurazione della temperatura:

0°260°C

Punti di misurazione della temperatura:

16 canali

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchiature di prova dell'innalzamento della temperatura delle prese elettriche

Equipaggiamento di prova dell'innalzamento della temperatura della presa EV

Descrizione del prodotto

IEC 62916-3 Apparecchiature per la prova dell'innalzamento della temperatura della presa e della presa del veicolo elettrico

Norme e clausole rispettate

È progettato e fabbricato in conformità alla norma IEC 61851-1:2017, punto 11.6.

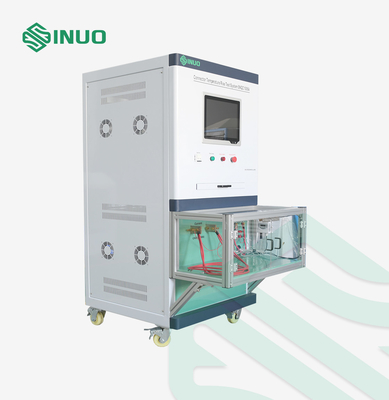

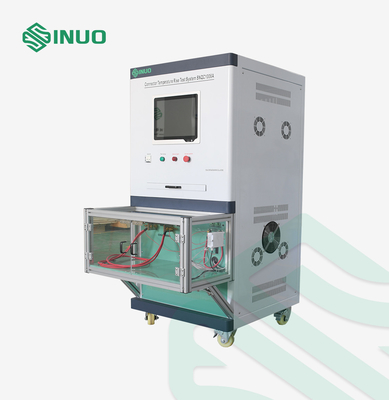

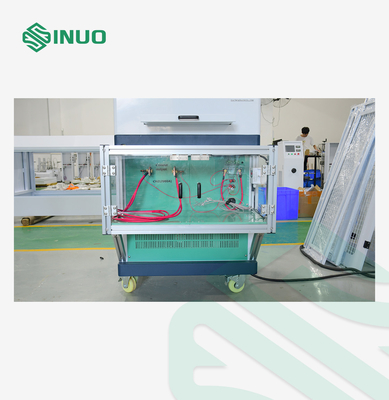

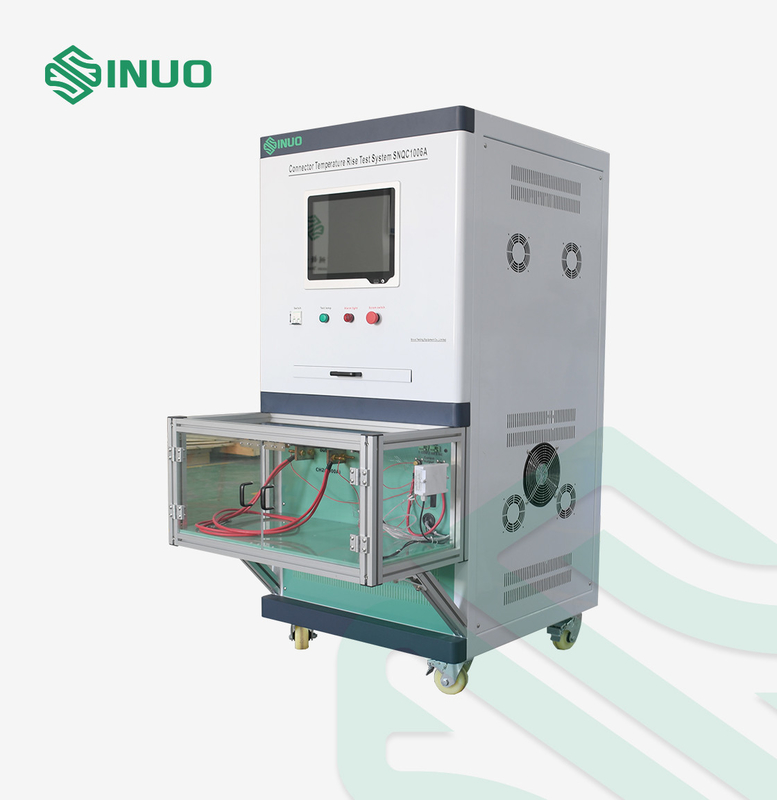

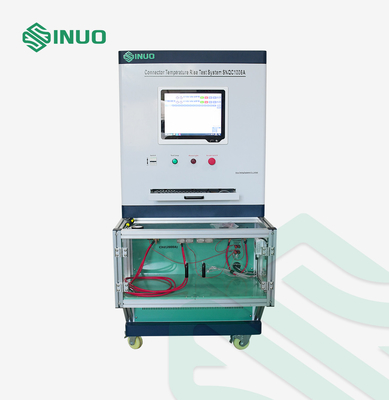

Visualizzazione delle attrezzature

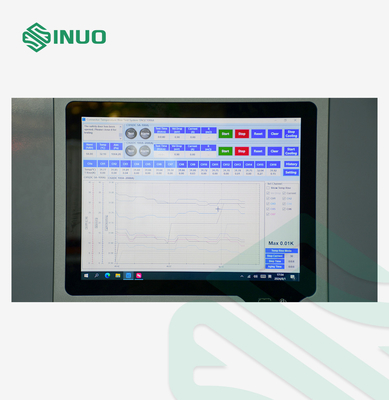

Il sistema utilizza un software autoprogrammato controllato da un computer. It is used to assess the surface heating and electrode temperature rise of charging interfaces and electrical accessories when connected to load current and to check if the temperature rise meets the standard requirements.

È adatto per rilevare la prova di aumento della temperatura dopo che la presa e la presa EV hanno superato la corrente nominale,valutazione del riscaldamento della superficie degli accessori elettrici quando la corrente di carico è collegata, e se l'aumento della temperatura del terminale soddisfa i requisiti della norma.

Parametri tecnici

Modalità di attivazione/spena continua	1. Tempo di prova in modalità continua: 0,01 ‰ 99,99 ore 2. Modalità On/Off Potenza On/Off Tempo: 0,01 ¢ 99,99 ore 3.Conteggio di accensione/disattivazione: 1×9999 volte, si ferma automaticamente quando il conteggio è raggiunto 4.Impostazione corrente: impostazioni di comando programmabili (può essere configurata secondo la norma IEC 62196, con combinazioni di tempo e corrente come indicato nella tabella seguente)
Voltaggio di uscita massimo	DC inferiore a 15 V DC
Moduli di funzionamento	Modalità continua, modalità accensione/spegnibilità, modalità di regolazione della temperatura automatica
Precisione di visualizzazione corrente	± ((0,25% di lettura + 0,25% di gamma), risoluzione 1A
Precisione di visualizzazione della tensione	± ((0,25% di lettura + 0,25% di gamma), risoluzione 0,01V
Stabilità della corrente di prova	± ((1% del valore impostato + 0,5A), tempo di risposta di circa 1s
Fornitura di alimentazione a contatto di controllo	Intervallo di corrente AC (0?? 2) A
Stazione di lavoro di uscita	1 stazione di uscita in CC
Flusso di prova regolabile costante	DC 200 ‰ 6500A
Modalità di controllo della temperatura automatica	Il sistema può impostare un valore di aumento della temperatura stabile e individuare automaticamente il valore di corrente appropriato. Calcola automaticamente la corrente richiesta per l'aumento della temperatura desiderata
Intervallo di impostazione dell'innalzamento della temperatura	0°100°C
Accuratezza della stabilità	± 0,5°C
Funzione di prova della caduta di tensione e della resistenza	L'apparecchiatura è configurata con un contatore mV in grado di rilevare la caduta di tensione attraverso il connettore e calcolare il corrispondente valore di resistenza.
Fornitore di energia	AC 220V ± 10%, 50/60Hz, 50KVA
Dimensioni	Circa 1000 mm (W) × 1300 mm (D) × 1800 mm (H)
Peso	Circa 400 kg.
