ISO20653 Attrezzatura di prova impermeabile ad alta pressione a spruzzo aperto IPX9K

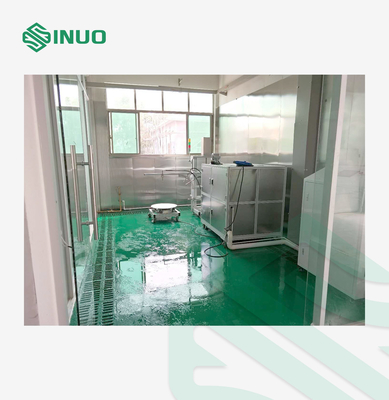

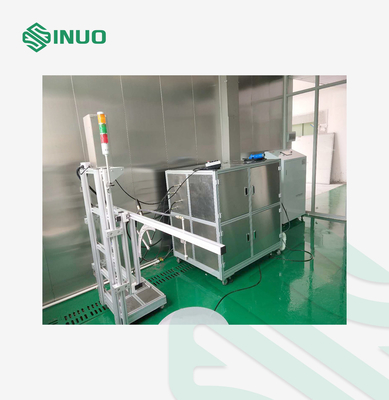

• Disposizione del sito: l'area designata per l'installazione deve misurare 6 m (W) × 4,5 m (D) × 3 m (H).

• Requisiti di impermeabilizzazione:

  • La stanza deve avere un sistema impermeabile completo.
  • Il pavimento deve essere coperto con piastrelle antiscivolo di alta qualità, che garantiscano un fissaggio sicuro con bulloni e offrano una protezione impermeabile e anti-riflusso.
  • Le pareti e il soffitto devono anche essere impermeabili per evitare perdite.

• Specificativi dei pozzi di drenaggio:

  • È necessario installare un canale di drenaggio di 200 mm (W) × 200 mm (D) attorno alla stanza.
  • Per garantire un drenaggio efficiente, la vasca deve essere inclinata da un lato, mantenendo la profondità di uscita a 200 mm.
  • La superficie deve essere coperta con lastre di cemento o piastre in acciaio inossidabile per la durata.

• Connessioni di servizio:

  • Gli utenti devono preinstallare le interfacce necessarie per l'alimentazione elettrica, l'ingresso e l'uscita dell'acqua e i gasdotti durante la costruzione della stanza per garantire un'integrazione senza soluzione di continuità con l'apparecchiatura.

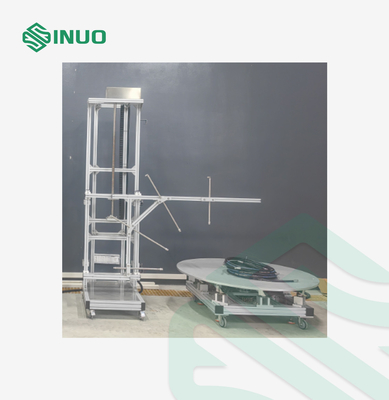

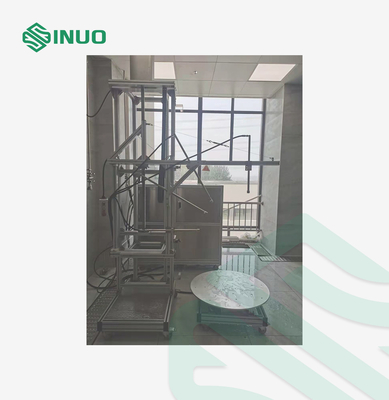

Il sistema è dotato di due ugelli di precisione posizionati strategicamente per una copertura completa:

• Fuoco superiore (verticale): montato in alto per spruzzare direttamente sulla superficie superiore del campione.
• Bottom Nozzle (Horizontal): posizionato alla base per puntare le superfici circostanti del campione.

La traiettoria di spruzzo segue un percorso a forma di S, garantendo una copertura uniforme e completa.facilitando la spruzzatura ad acqua a 5 lati per test completi.

(1) La superficie superiore e le cinque superfici del campione di prova sono spruzzate a turno con acqua.

(2) Quando il guscio è sottoposto a prova nelle prove a) e b), la temperatura dell'acqua deve essere mantenuta a (80±5) °C.

(3) Per i contenitori di piccole dimensioni (dimensioni massime ≤ 250 mm): il contenitore deve essere installato sul dispositivo di prova.Il tempo di prova per ciascuna posizione è di 30 secondi.

(4) Per gli involucri di grandi dimensioni (dimensioni massime ≥ 250 mm): l'involucro deve essere installato in base all'uso previsto.Spruzzare da tutte le direzioni per coprire l'intera superficie dell'alloggiamento. L'angolo di spruzzatura deve essere il più possibile perpendicolare alla superficie di spruzzatura.
