Apparecchiatura di collaudo della batteria di EV

Test delle vibrazioni ambientali Sistema di test delle vibrazioni della batterie Shaker 3000Hz

Test delle vibrazioni ambientali Sistema di test delle vibrazioni della batterie Shaker 3000Hz

Marchio:	Sinuo
Numero di modello:	SN553-EV220H100VCS5X-4
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Frequenza utile:

1-3 000 Hz

Spostamento massimo:

51 mm/60 mm

Velocità massima:

2.0 m/s

Accelerazione massima:

100 g

Frequenza di risonanza fondamentale:

2900Hz±5%

Momento nominale dell'armatura:

500 Nm

Diametro dell'armatura:

340 millimetri

Supporto di carico verticale:

400 kg

Imballaggi particolari:

Cassa in compensato

Capacità di alimentazione:

1 set/mese

Evidenziare:

Sistema di prova delle vibrazioni a 3000 Hz

Scaricabatterie per la prova delle vibrazioni ambientali

Descrizione del prodotto

Test delle vibrazioni ambientali Sistema di test delle vibrazioni della batterie Shaker 3000Hz

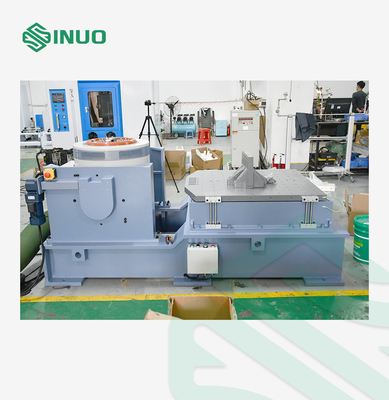

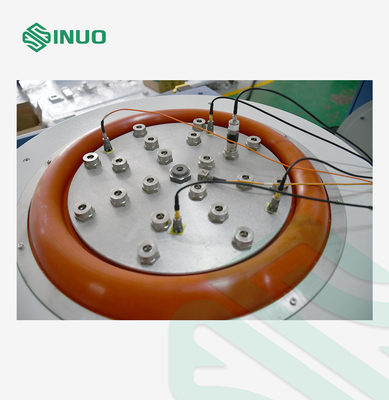

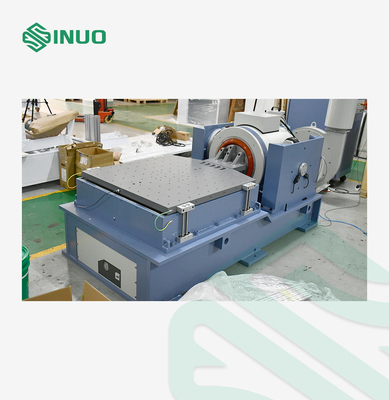

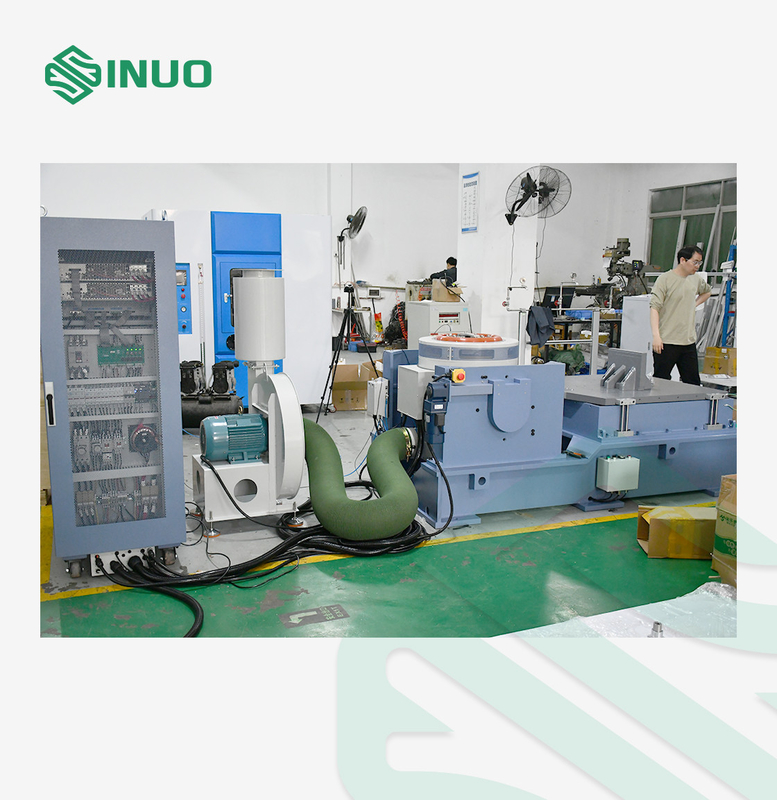

Visualizzazione delle attrezzature

Lo screening per lo stress ambientale (DCS) è estremamente efficace per eliminare potenziali difetti del prodotto.diventa un'arma magica per trovare difetti di progettazione del prodotto per raggiungere un aumento di affidabilità■ nella fase di produzione, diventa un importante mezzo per ridurre i costi di produzione e creare prodotti di eccellenza.

Il progetto DCS sarà applicato durante lo sviluppo e la produzione del prodotto, il che può migliorare notevolmente l'affidabilità del prodotto e ridurre i costi di manutenzione.L'applicazione di DCS durante lo sviluppo può far risparmiare notevolmente tempo e costi di prova, eliminando o riducendo i difetti nascosti prima delle prove.per eliminare i problemi di affidabilità dei prodotti e dei processi, ridurre i costi di produzione e risparmiare risorse.

La prova delle vibrazioni può essere utilizzata per individuare un guasto precoce della batteria, simulare la valutazione delle condizioni di lavoro effettive e testare la resistenza strutturale.ampia gamma di applicazioni, notevole ed affidabile effetto di prova. È un test di vibrazione per batterie ideale per i produttori di batterie, i dipartimenti di controllo qualità e gli istituti di ricerca.È adatto per il test delle vibrazioni di vari tipi di singole celle e pacchetti di batterie come i tesori di ricarica, ioni di litio, idruro di nichel-metallo, nichel-cadmio, acido di piombo e idruro di nichel-metallo.

Le prove di vibrazione possono essere utilizzate anche per le prove di stanchezza dei prodotti per la valutazione della durata dei prodotti.

Parametri tecnici

A20S34 Agitatore elettrodinamico
Forza generata	Sine (Pk)	2400 kgf
	Indicatore di velocità	2200 kgf @ISO5344
	Shock (Pk)	4400 kgf @ 6ms
Frequenza utilizzabile (solo armatura)		1-3 000 Hz
Dislocamento massimo (picco-picco): lavoro continuo/urto		51 mm/60 mm
Velocità massima		2.0 m/s
Accelerazione massima		100 g
Frequenza di risonanza fondamentale (nominale, tabella nuda)		2900Hz±5%
Momento nominale dell'armatura		500 Nm
Frequenza naturale di sospensione del corpo (asse di spinta)		Altri dispositivi per il controllo delle frequenze
Massa nominale effettiva dell'armatura		24 kg
Diametro dell'armatura		340 mm
Supporto di carico verticale		400 kg
Punti di attacco del carico (norma)		16 inserti in acciaio inossidabile M10
Corrente nominale di campo @ tensione (DC) a freddo		14a@DC515V
		35a@DC270V
Resistenza della bobina di campo R20		14.8 Ω X 2 = 19.6.4 Ω DC515v
		4.2 Ω X 2 = 8,4 Ω DC270v
Isolamento della bobina di trasmissione Resistenza all'armatura		> 10 MΩ
Risistenza all'isolamento della bobina di trasmissione Corpo		> 10 MΩ
Densità di flusso di dispersione con bobina di degauss		10 gauss @ 110 mm sopra il tavolo
L'amplificatore di potenza LA20K (per maggiori dettagli consultare il manuale dell'amplificatore)
Capacità di produzione nominale		24 kVA
Amplificatore Risposta di frequenza (Modo seno, carico resistivo)		Potenza massima da 5 Hz a 3000 Hz 3 dB a 4000 Hz con pendenza di 6 dB/Octava
Distorsioni (a potenza nominale)		Da 5 Hz a 3000 Hz meno dell'1%
Rapporto segnale-rumore		Più di 65 dB
Stabilità della corrente continua		b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione" o la "produzione".
Necessità di alimentazione		380V/50Hz 3 fasi
Drive di ingresso		1.5 Vrms a 10 K Ohm per potenza massima
Potenza di ingresso		380VAC, 50 Hz, fase 3 42kVA non inclusi 10 kVA per il motore del ventilatore di raffreddamento.
Test di prova sinusoidale 160 Hz		195Arms/45.1Vrms @ 100 g
