IEC 62619 Prova di cortocircuito Equipaggiamento di prova delle batterie EV 1000A

IEC 62619 Prova di cortocircuito Equipaggiamento di prova delle batterie EV 1000A

Norme e clausole rispettate

Questo Tester di cortocircuito esterno a temperatura controllata è appositamente progettato per la prova delle prestazioni di sicurezza delle batterie al litio.Risponde rigorosamente alle principali norme internazionali, tra cui UL 1642., CEI 62133, UN38.3, IEC 62619 e IEC 60086-4.

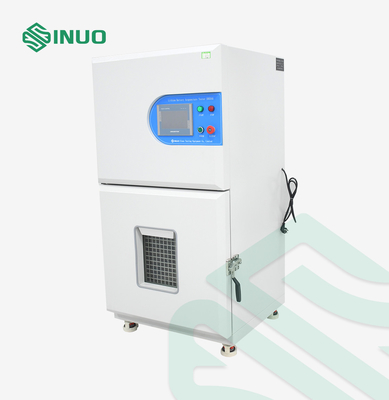

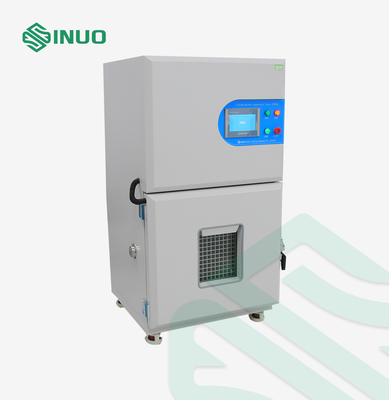

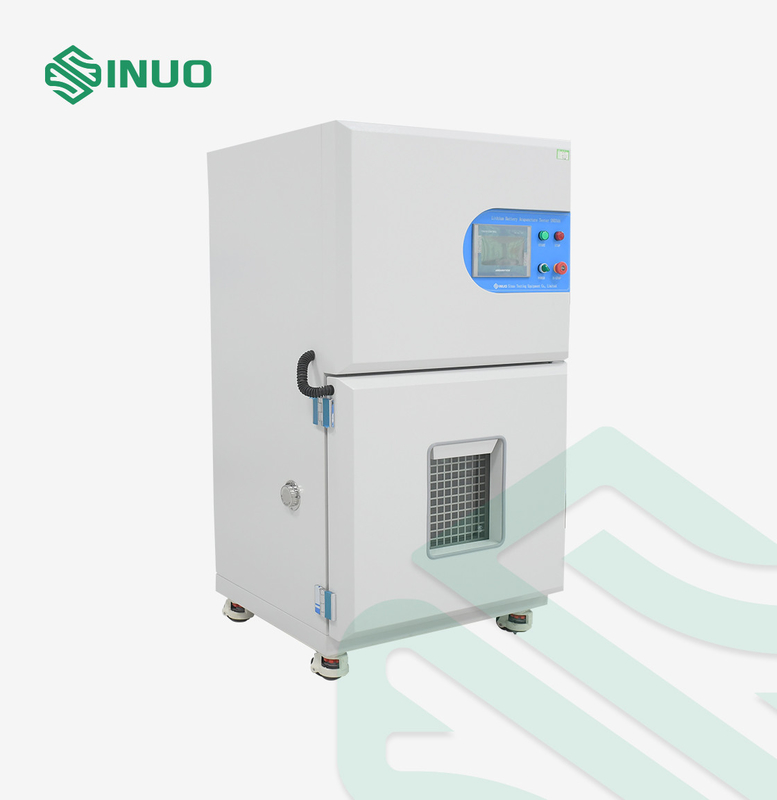

Visualizzazione delle attrezzature

dotato di un preciso controllo della temperatura, di un tempo di risposta veloce (≤ 5 μs) e di robuste caratteristiche di sicurezza a prova di esplosione,fornisce una soluzione affidabile per valutare il comportamento del cortocircuito esterno della batteria in condizioni di alta corrente 1000A.

b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione".
Camera a temperatura controllata: regolabile da RT+10°C a 100°C con uniformità di ±2°C.
Capacità di corrente elevata: modelli disponibili in 500A e 1000A.
Progettazione a prova di esplosione: porta di sollevamento della pressione, catene a prova di esplosione, finestra di vetro temperato e illuminazione a LED.
Sistema di acquisizione dati: monitoraggio in tempo reale di corrente, tensione e temperatura con esportazione USB (CSV, JPG).
Capacità di controllo remoto: eseguire test di cortocircuito da remoto tramite un'interfaccia touchscreen.

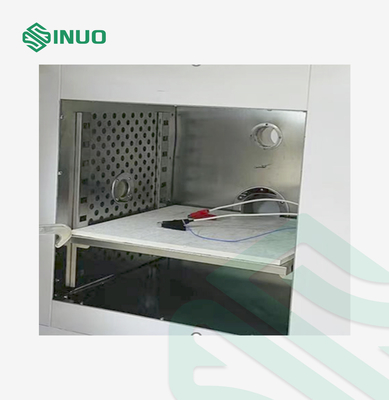

Rack per campioni ad alta sicurezza: scaffale perforato in acciaio inossidabile che supporta fino a 30 kg.

Applicazioni

Ricerca e sviluppo e sperimentazione della qualità delle batterie agli ioni di litio

Laboratori di certificazione delle batterie di terzi

Validazione della sicurezza delle batterie per elettronica di consumo e veicoli elettrici

UN38.3, UL, ambienti di prova di conformità IEC

Parametri tecnici



Modello	SN551-408L1000A
Corrente di carico massima	1000A
Tempo di risposta DC	≤ 5 μs
Resistenza integrata	9±1mΩ
Dimensioni	1000×950×1700 mm
Dimensioni della camera interna	800 × 850 × 600 mm
Peso	Circa 300 kg.
Intervallo di controllo della temperatura	RT +10°C ~ 100°C
Input di tensione	AC 220V, 50/60Hz
Metodo di controllo	PLC e touch screen
Materiale della camera interna	Acciaio inossidabile



Sicurezza al primo posto

• Finestra di osservazione in vetro temperato a doppio strato

• 3 catene a prova di esplosione

• Porta di scarico a pressione ridotta (200x200 mm)

• Illuminazione a LED a prova di esplosione

• Camera interna in acciaio inossidabile

• Sistema di scarico di fumo integrato

Sistema di controllo intelligente

• Display touchscreen a colori

• PLC di livello industriale con risposta e posizionamento rapidi

• Registrazione e esportazione dei dati in tempo reale via USB (CSV/JPG)

• 1s velocità di acquisizione per tensione, corrente e temperatura



Requisiti di installazione

• Legamenti per pavimenti ≥ 300 kg/m2

• Tubo di scarico per ventilazione e fumo (Ø60 mm)

• Potenza: AC220V, singola fase, 2~3KW

• Spazioso accesso anteriore (≥ 1000 mm), spazio libero laterale/posteriore ≥ 600 mm
