Apparecchiatura di collaudo del connettore di EV

IEC 62916-3 Sistema di prova dell'innalzamento della temperatura della presa e della presa EV

IEC 62916-3 Sistema di prova dell'innalzamento della temperatura della presa e della presa EV

Marchio:	Sinuo
Numero di modello:	SNQC1006B-6500A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensioni:

1000 mm (W) × 1300 mm (D) × 1800 mm (H)

Peso:

400 kg

Frequenza di campionamento:

100ms a 1800s

Accuratezza della stabilità:

± 0,5°C

Punti di misurazione della temperatura:

16 canali

Intervallo di misurazione della temperatura:

0°260°C

Intervallo di impostazione dell'aumento della temperatura:

0°100°C

Intervallo di registrazione dei dati:

100ms a 1800s

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 serie al mese

Descrizione del prodotto

IEC 62916-3 Sistema di prova dell'innalzamento della temperatura della presa e della presa EV

Norme e clausole rispettate

Questo sistema di prova soddisfa i requisiti standard della norma IEC 62196-1Ed.4CDV 2020, punto 12.3, articolo 24, tabella 10, articolo 34.2, 34,4 e 35.4., IEC 62916-2, IEC 62916-3, ecc.

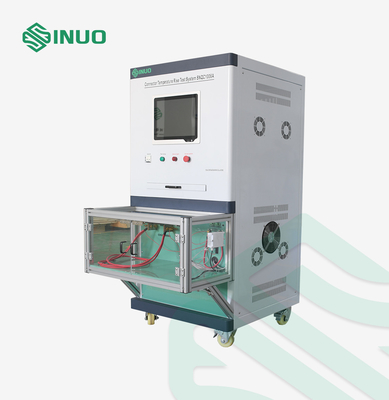

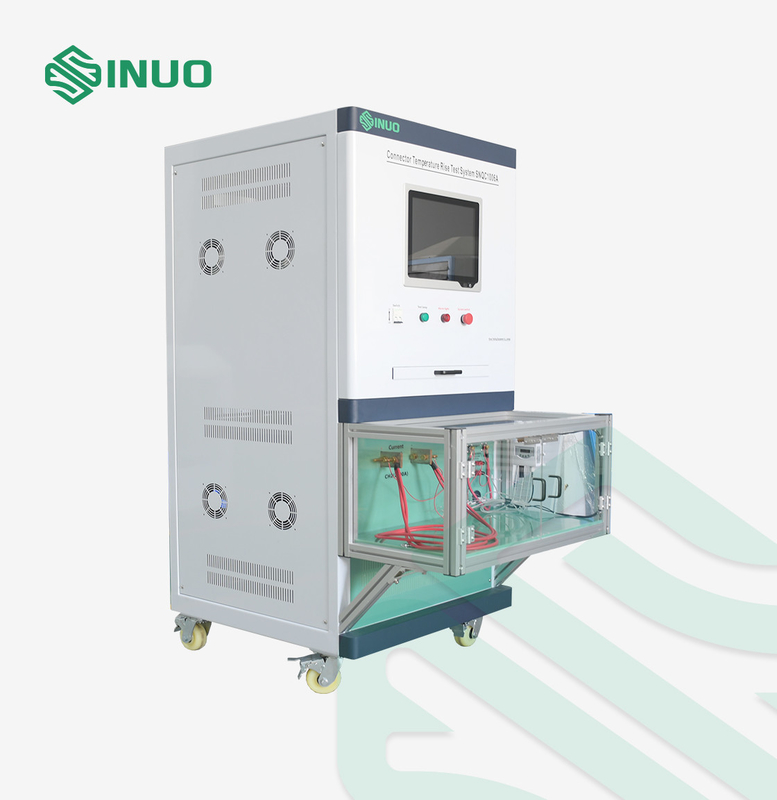

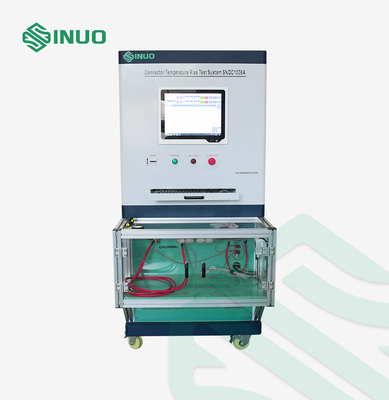

Visualizzazione del prodotto

Questo sistema è progettato per eseguire prove di aumento della temperatura dopo che la spina e la presa del veicolo elettrico sono sottoposte alla loro corrente nominale.Valuta il riscaldamento superficiale degli accessori elettrici in condizioni di carico e determina se l'aumento della temperatura terminale è conforme alle norme pertinentiÈ applicabile anche per l'esecuzione di test di resistenza ad alta corrente di breve durata sui contatti di messa a terra.

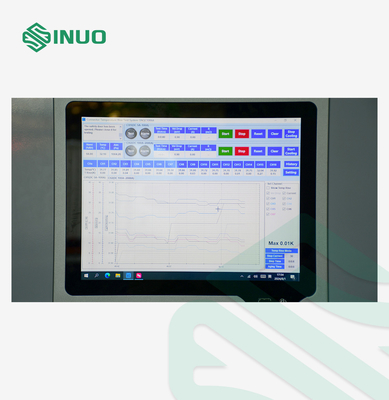

Il sistema opera con un software sviluppato su misura, controllato via computer, che gestisce automaticamente tutte le procedure di prova standard e le valutazioni dei dati.garantire un funzionamento facile da usare- è destinato a valutare l'aumento della temperatura superficiale e il riscaldamento degli elettrodi delle interfacce di ricarica e dei componenti elettrici durante la corrente di carico,verifica della conformità ai requisiti di aumento della temperatura specificati nelle norme applicabili.

Parametri tecnici

Stazione di lavoro di uscita	1 stazione di uscita in CC
Voltaggio di uscita massimo	DC inferiore a 15 V DC
Flusso di prova regolabile costante	DC 200 ‰ 6500A
Modalità di controllo della temperatura automatica	Il sistema può impostare un valore di aumento della temperatura stabile e individuare automaticamente il valore di corrente appropriato. • Intervallo di impostazione dell'innalzamento della temperatura: 0°100°C • Precisione di stabilità: ± 0,5°C • Calcola automaticamente la corrente richiesta per l'aumento della temperatura desiderata
Precisione di visualizzazione della tensione	± ((0,25% di lettura + 0,25% di gamma), risoluzione 0,01V
Intervallo di misurazione della temperatura	0°260°C, esattezza: ±0,3% della lettura + 1°C; risoluzione: 0,1°C
Punti di misurazione della temperatura	16 canali (compreso 1 punto per la misurazione della temperatura ambiente)
Tipi di termocoppie supportati	Lo strumento supporta i tipi di termocoppie J, K, T, E, S, N, B, R.
Termocoppia utilizzata per la misurazione	Termocoppie di filo sottile USA Ω Company K-type 30AWG, lunghezza 2 metri, complessivamente 20 pezzi
Fornitura di alimentazione a contatto di controllo	Intervallo di corrente AC (0?? 2) A
Moduli di funzionamento	Modalità continua, modalità accensione/spegnibilità, modalità di regolazione della temperatura automatica
Modalità di attivazione/spena continua	1. Tempo di prova in modalità continua: 0,01 ‰ 99,99 ore 2. Modalità On/Off Potenza On/Off Tempo: 0,01 ¢ 99,99 ore 3.Conteggio di accensione/disattivazione: 1×9999 volte, si ferma automaticamente quando il conteggio è raggiunto 4.Impostazione corrente: impostazioni di comando programmabili (può essere configurata secondo la norma IEC 62196, con combinazioni di tempo e corrente come indicato nella tabella seguente)
Stabilità della corrente di prova	± ((1% del valore impostato + 0,5A), tempo di risposta di circa 1s
Precisione di visualizzazione corrente	± ((0,25% di lettura + 0,25% di gamma), risoluzione 1A

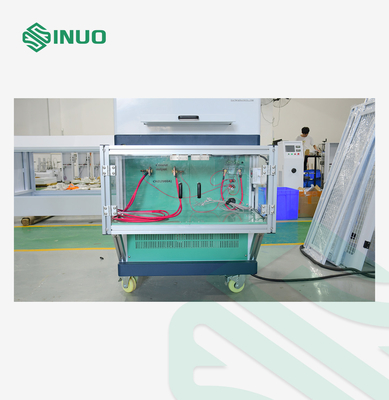

Dettagli
