Sistema di prova a vibrazione casuale Sine Sweep Macchina di prova a vibrazione elettromagnetica

Sistema di prova a vibrazione casuale Sine Sweep Macchina di prova a vibrazione elettromagnetica

Marchio:	Sinuo
Numero di modello:	SN553-EV440VT2012SMW-GP VCSusb-2
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINA

Certificazione:

Calibration Certificate (Cost Additional)

Massima forza di eccitazione sinusoidale:

Picco di 4000 kgf

Massima forza eccitante casuale:

4000 kg.f rms

Gamma di frequenza:

1 ‰ 3000 Hz

Spostamento massimo:

100 mm p-p

Velocità Massima:

2.0m/s

Accelerazione massima:

100G ((980 m/s2)

Diametro della bobina mobile:

F440 mm

Perdita di cambiamento continuo:

< 10 gauss

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 serie al mese

Evidenziare:

Macchina per la prova delle vibrazioni da scansione sinusale

Macchina di prova delle vibrazioni elettromagnetiche

Macchina per la prova delle vibrazioni elettromagnetiche da scansione sinusale

Descrizione del prodotto

Sistema di prova a vibrazione casuale Sine Sweep Macchina di prova a vibrazione elettromagnetica

Norme e clausole rispettate

Sinuo può fornire l'intero programma di eccitazione e di prova, e dimostrare la qualità dei prodotti per voi secondo gli standard nazionali e internazionali, come GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC e ASTM.

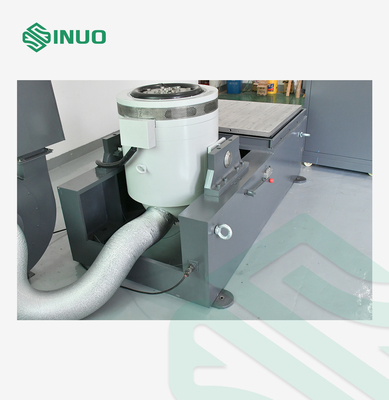

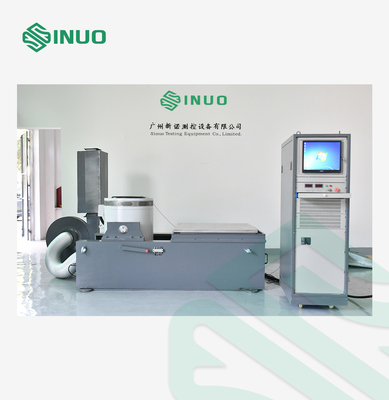

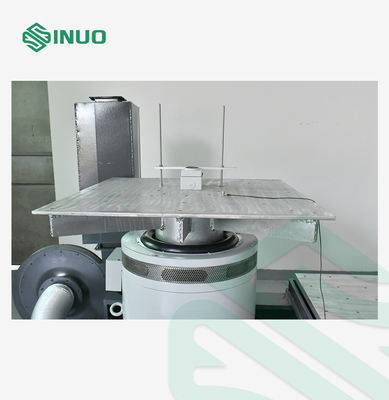

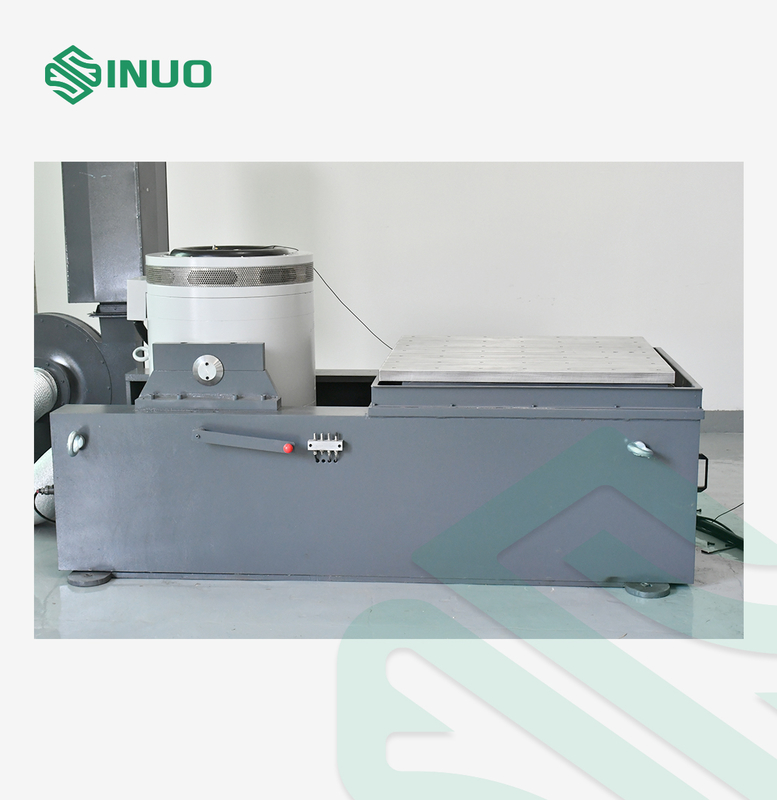

Visualizzazione del prodotto

Introduzione del sistema SN553-EV440VT2012SMW-GP, un sistema di prova delle vibrazioni elettromagnetiche ad alte prestazioni progettato per i produttori che cercano un'assoluta affidabilità nei loro componenti.Che stiate validando parti aerospaziali, moduli automobilistici o elettronica, questo sistema garantisce la conformità a GB, GJB, MIL, ISO, IEC, ASTM e altre norme globali.
Questa soluzione all-in-one integra un agitatore elettromagnetico ad alta forza, un sistema di centralizzazione intelligente, un amplificatore di potenza digitale e un controller di vibrazione all'avanguardia.ripetibilità, e condizioni estreme, simula vibrazioni della vita reale come la scansione sinusale, randomizzazione e shock test su un intervallo di frequenza di 1 ~ 3000Hz.
Che stiate progettando per la sicurezza, la durata o l'approvazione normativa, questo sistema garantisce che il vostro prodotto prosperi dove gli altri falliscono.

Parametri tecnici

Forza di eccitazione sinusoidale massima	Pico di 4000 kg.f.
Forza di eccitazione casuale massima	4000 kg.f rms
Forza massima di eccitazione da impatto	8000 kg.f picco
Intervallo di frequenza	1 ‰ 3000 Hz
Dislocamento massimo	100 mm p-p
Velocità massima	2.0m/s
Accelerazione massima	100G ((980 m/s2)
Frequenza di risonanza di primo ordine	2500 Hz ± 5%
Carico utile	1000 kg
Frequenza di isolamento dalle vibrazioni	2.5 Hz
Diametro della bobina mobile	F440 mm
Peso della bobina mobile	60 kg
Flusso di perdita	< 10 gauss
Momento eccentrico ammissibile	> 500 N.m.
Dimensioni dell'apparecchiatura	1400 mm × 980 mm × 1230 mm (esclusa la piattaforma di espansione verticale)
Peso dell'apparecchiatura	2800 kg
Amplificatore di potenza di commutazione digitale LA-40K
Potenza di uscita	50 KVA
Voltaggio di uscita	110Vrms
corrente di uscita	500 braccia
SNR	≥ 70 dB
Dimensione dell'amplificatore	910 mm × 620 mm × 2050 mm
Sistema di protezione servo
Funzione	Temperatura, pressione del vento, sovra-dislocazione, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase di ingresso
Controller di vibrazione digitale VCSusb-2
Configurazione hardware	2 canali di input simultanei, 1 canale di output
Modulo di funzione di controllo	Sine, casuale, shock classico
Computer di controllo	Calcolatore di marca originale con monitor LCD
Software	Operazione in inglese, analisi del dominio temporale e del dominio di frequenza, sorgente del segnale, analisi della frequenza sinusoidale, ecc. Può generare automaticamente rapporti di prova WORD.memorizzare segnali e dati, definire i parametri di prova e le funzioni di analisi.
Sensore di accelerazione LTE C04A07	Intervallo di frequenza: 1-8000 Hz Sensibilità: 30 mv/g Intervallo di temperatura: -40 - 160°C
