Apparecchio di prova della forza di trazione e della coppia di ancoraggio del cavo per stazioni di ricarica

Apparecchio di prova della forza di trazione e della coppia di ancoraggio del cavo per stazioni di ricarica

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 sets/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Evidenziare:

Apparato di prova per l'ancoraggio del cavo EVSE

Tester di coppia per stazione di ricarica

Apparecchiatura di prova della forza di trazione per EVSE

Descrizione del prodotto

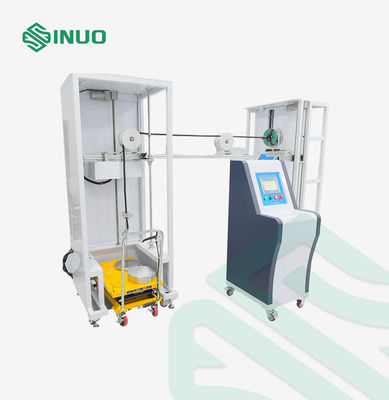

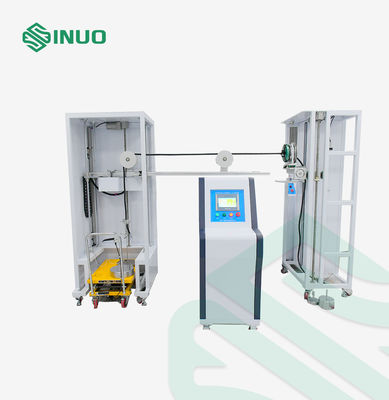

Apparecchio di prova della forza di trazione e della coppia di ancoraggio del cavo per stazioni di ricarica

Norme e clausole rispettate

È progettato e fabbricato secondo la norma IEC 61851-23:2023, punto 11.6.102 e figura 110, figura 111 e tabella 114.

Prodotto oVerview

Esempi e restrizioni: stazione di ricarica AC e DC per veicoli elettrici

Scopo della prova: l'ancoraggio flessibile del cavo dell'apparecchio deve liberare i conduttori dei terminali dalla forza di trazione e dalla coppia.Questo dispositivo è utilizzato per testare la capacità dell'ancoraggio del cavo o del dispositivo di fissaggio del cavo delle stazioni di ricarica EV AC/DC di resistere a una determinata forza di trazione e coppia..

Principio di prova:La forza di trazione viene realizzata utilizzando un motore per azionare un meccanismo di ruota eccentrico.È dotato di una funzione di monitoraggio della durata della forza di trazione. La coppia viene applicata da un vassoio a motore che solleva un peso; quando il tempo è raggiunto, il vassoio ripristina automaticamente il peso di sollevamento e termina l'applicazione della coppia.

Parametro tecnico

Contenuto della prova	Test di trazione e coppia dei cavi delle stazioni di ricarica dei veicoli elettrici
Diagramma schematico della struttura dell'apparecchiatura
Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Modalità di guida	elettrico
Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato da un segnale elettrico
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli
Tempo di applicazione della coppia	0-99H59M59S, può essere preimpostato
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento
Fabbricazione	Apparecchi per la presa universale, un set

Dettagli

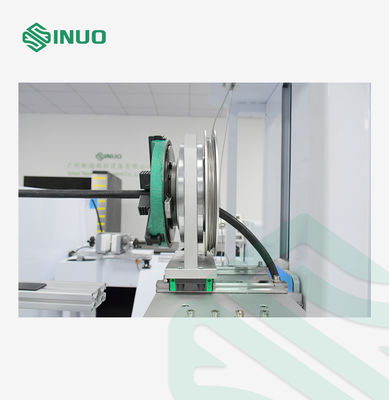

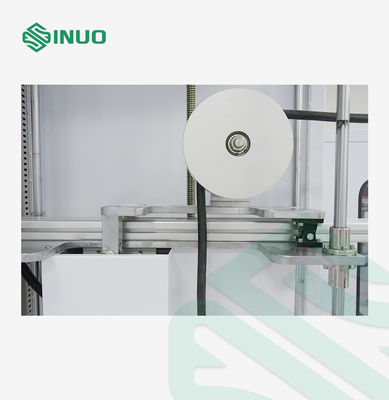

Apparecchio di prova della forza di trazione e della coppia di ancoraggio del cavo per stazioni di ricarica 1
