Generatore di impulsi ad alta tensione IEC 61851 per test su apparecchiature di ricarica per veicoli elettrici

Generatore di impulsi ad alta tensione IEC 61851 per test su apparecchiature di ricarica per veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SN1104-20KV
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 sets/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration Certificate (Cost Additional)

Complied Clause:

Clause 12.7

Complied Standard:

IEC 61851

Internal Resistance:

2Ω ± 10%, 500Ω± 10%

DC High Voltage:

20kV (Max) ±5％

Interval Time:

1 ~ 99s

Impact Cycles:

1 ~ 9999

Wavefront Time:

1.2 µs ± 30 %

Peak Voltage:

300V-20kV

Packaging Details:

Plywood box

Supply Ability:

10 sets/month

Descrizione del prodotto

IEC 61851 Generatore di prova di impulsi ad alta tensione per apparecchiature di ricarica di veicoli elettrici

Norme e clausole rispettate

Il generatore di prova d'impulso è conforme ai requisiti standard della norma IEC 61851-1, punto 12.7, IEC 61851-23, punto 11.4, ecc.

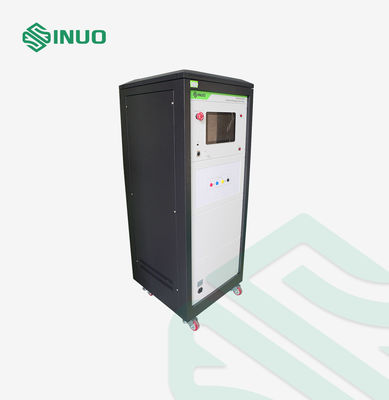

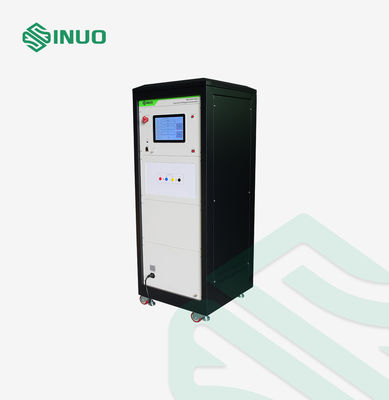

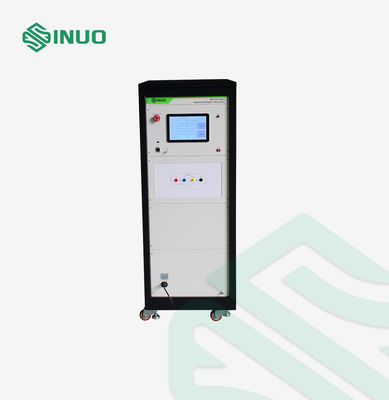

Visualizzazione delle attrezzature

Esso è utilizzato per verificare che gli apparecchi resistano alle sovratensioni transitorie a cui possono essere sottoposti.La prova di tensione d'impulso è una prova distruttiva in cui si verifica un guasto se il campione di prova non può resistere alla tensione applicataQuando il campione si rompe, si generano scintille e suoni di scarica.Quando la stessa tensione viene applicata nuovamente, si verificherà il fenomeno sopra.

Parametri tecnici

Modello	SN1104-20kV (facoltativo)
Alta tensione di corrente continua	Max. 20 kV
Onda di tensione di impulso	tempo di fronte d'onda dell'impulso: 1,2 μs ± 30 %; Valore medio del tempo dopo l'onda: 50 μs ± 20 % Si prega di notare che la forma d'onda deve essere verificata con un oscilloscopio esterno
Resistenza interna dello strumento	La resistenza corrisponde all' ITU-T K.44
Voltaggio massimo: 300 V~ 12.500 V	Basso: 300 V~ 2500 V; Altezza: 2500 V~ 20.000 V
Tempo dell'intervallo di impatto	10 ~ 99 anni
Cicli di impatto	1 ~ 9999
Polarità	positivo e negativo
Fonte di potenza di funzionamento	tensione nominale: ~ 220V±10%, 50Hz/60Hz
Dimensione	650 mm × 550 mm × 1650 mm
Peso	100 kg

Dettaglio

Generatore di impulsi ad alta tensione IEC 61851 per test su apparecchiature di ricarica per veicoli elettrici 0
