Apparecchio di prova della forza di trazione e della coppia del cavo di ancoraggio della stazione di ricarica EV

Apparecchio di prova della forza di trazione e della coppia del cavo di ancoraggio della stazione di ricarica EV

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 sets/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Evidenziare:

Testatore di ancoraggio del cavo della stazione di ricarica EV

Apparato per test di coppia e forza di trazione

Apparecchiatura per test EVSE con garanzia

Descrizione del prodotto

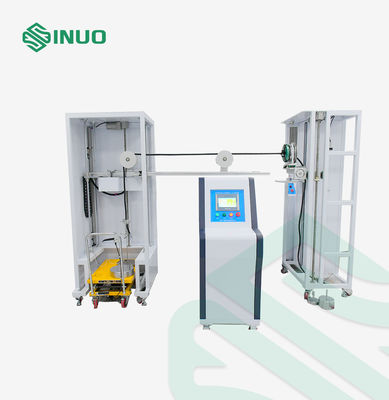

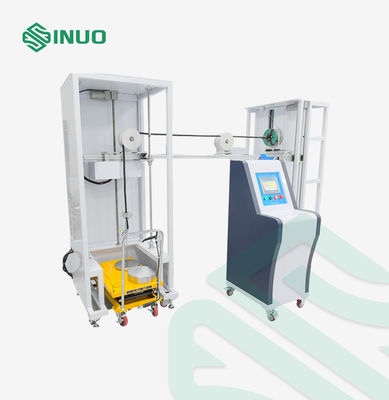

Apparecchio di prova della forza di trazione e della coppia del cavo di ancoraggio della stazione di ricarica EV

Norme e clausole rispettate

È progettato e fabbricato secondo la norma IEC 61851-23:2023, punto 11.6.102 e figura 110, figura 111 e tabella 114.

Prodotto oVerview

L'apparecchiatura adotta il controllo PLC e l'azionamento del motore.Il sistema consente di impostare il numero di applicazioni della forza di trazione e la durata della prova della coppiaUna volta raggiunto il numero di cicli o la durata prestabiliti, l'apparecchiatura si arresta automaticamente.il dislocamento massimo ammesso del cavo di collegamento di ricarica del veicolo elettrico non deve superare il limite specificato nella normaQuesta apparecchiatura è compatibile con campioni di stazioni di ricarica dotate di pistole di ricarica di lunghezze di cavo diverse.

L'ancoraggio flessibile del cavo dell'apparecchio deve liberare i conduttori dei terminali dalla forza di trazione e dalla coppia.Questo dispositivo è utilizzato per testare la capacità dell'ancoraggio del cavo o del dispositivo di fissaggio del cavo delle stazioni di ricarica EV AC/DC di resistere a una determinata forza di trazione e coppia..

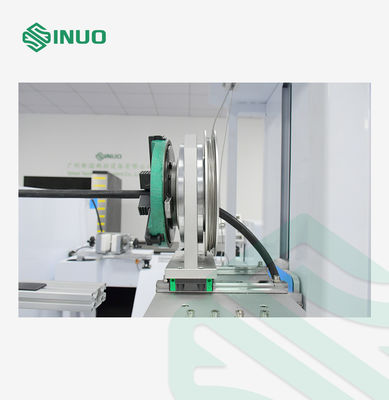

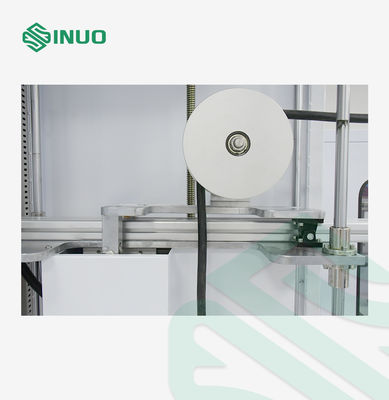

La forza di trazione viene realizzata utilizzando un motore per guidare un meccanismo di ruota eccentrico.È dotato di una funzione di monitoraggio della durata della forza di trazione. La coppia viene applicata da un vassoio a motore che solleva un peso; quando il tempo è raggiunto, il vassoio ripristina automaticamente il peso di sollevamento e termina l'applicazione della coppia.

Parametro tecnico

Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato da un segnale elettrico
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli
Tempo di applicazione della coppia	0-99H59M59S, può essere preimpostato
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento
Fabbricazione	Apparecchi per la presa universale, un set
Tabella di selezione di corrispondenza di peso
Configurazione aggiuntiva	L'apparecchiatura è dotata di un'altezza regolabile dell'apparecchio che va da 500 a 1200 mm (ossia la posizione della presa del cavo),che consente di soddisfare i requisiti di prova delle stazioni di ricarica con diverse posizioni di presa del cavo.

Dettagli

Apparecchio di prova della forza di trazione e della coppia del cavo di ancoraggio della stazione di ricarica EV 1
