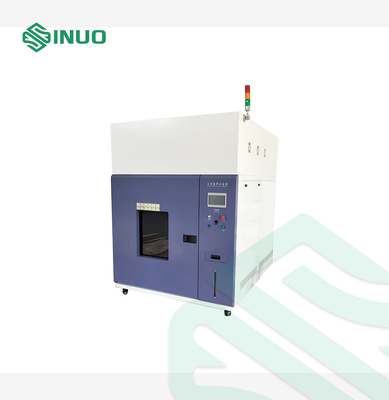

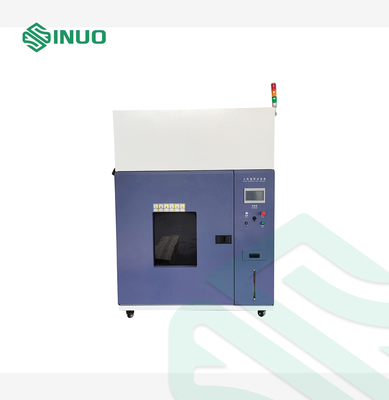

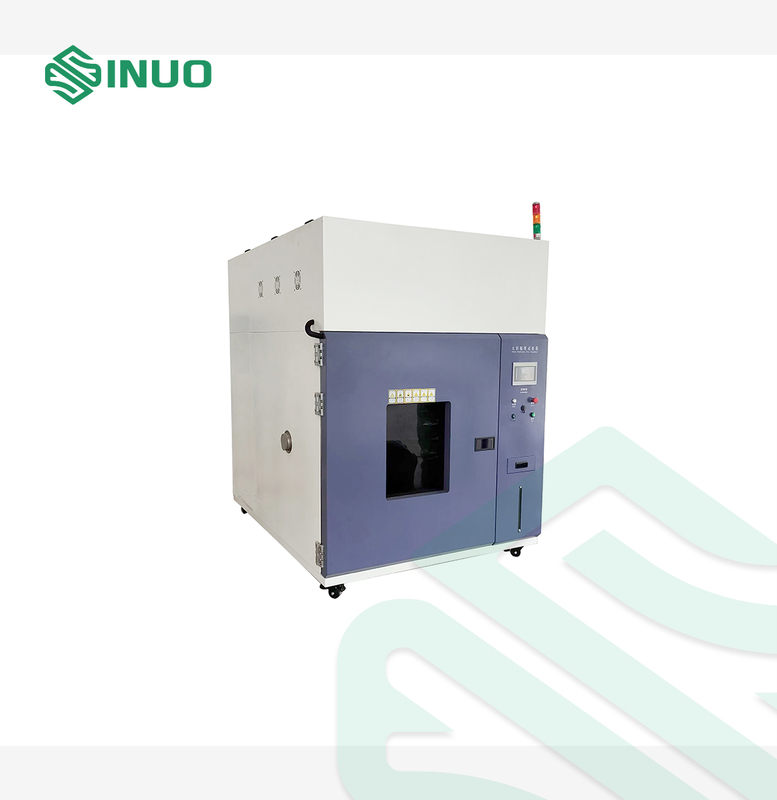

Camera solare DIN 75220 1000x950x1000mm -20℃ a +100℃

Camera di prova per simulazione di radiazione solare DIN 75220 Camera di prova ambientale

Standard e clausole conformi

Conforme a DIN 75220, MIL-STD-810h Metodo 505.7 Procedura I, IEC60068-3-5 e simili.

Panoramica dell'apparecchiatura

1. Caratteristiche strutturali della camera:
   1. Alloggiamento: costruzione monoblocco che comprende tutti i sistemi necessari per il funzionamento; L'alloggiamento esterno sarà realizzato in lamiera di acciaio zincata di buona qualità, primerizzata internamente ed esternamente e verniciata con finitura standard con materiali di alta qualità. La superficie esterna avrà un'elevata resistenza all'usura
   2. Spazio di prova: lo spazio di prova interno sarà realizzato in acciaio inossidabile SUS-304 non magnetico senza vernice. Tutte le giunzioni saranno saldate TIG e a tenuta di vapore. La superficie sarà ben lucidata.
   3. Materiali del guscio interno: piastra in acciaio inossidabile SUS304 t=1,0 mm;
   4. Isolamento: il materiale isolante sarà a basso fattore 'k', ad alta intensità e di natura non igroscopica. L'isolamento sarà multistrato con doppia barriera al vapore. Verrà utilizzato isolamento in fibra minerale senza amianto e lo spessore è di circa 125 mm.
   5. Porta: completamente apribile e di tipo ad anta singola, doppia guarnizione in silicone, cerniere e serratura.
      1. Dimensioni utili della porta: 1000 mm L x 1100 mm H;
      2. Finestre di ispezione: la camera sarà dotata di una finestra di ispezione in vetro temperato multistrato con riscaldatori integrati. Le dimensioni dei vetri della finestra sono 435 x 495 mm; La finestra di ispezione è dotata di un elemento riscaldante elettrico sulla superficie del vetro in grado di impedire la formazione di condensa e brina;
      3. Con tendina per la finestra
   6. Configurazione standard:
      1. Un oblò (Ф100mm), dotato di tappi ciechi in materiali a bassa conducibilità termica
      2. Illuminazione interna×1

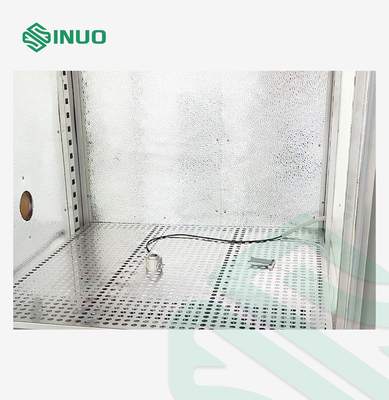

      3. Un ripiano e l'altezza sono regolabili
      4. Dotato di 4 ruote
   7. Sistema di compensazione della pressione: la camera è dotata di un sistema di bilanciamento della pressione che si apre quando c'è sovrapressione nello spazio di prova. Il sistema è progettato meccanicamente per aprirsi automaticamente quando la pressione all'interno della camera aumenta.
   8. Scheda di alimentazione e posizionamento del gruppo macchina: costruzione monoblocco

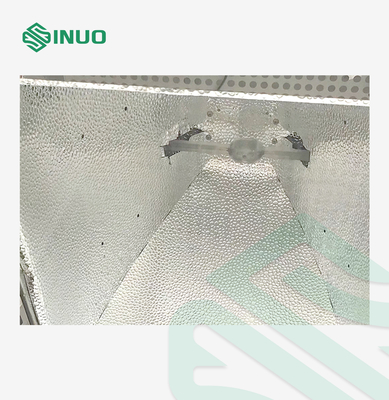

   9. Vetro filtrante: la staffa di montaggio della lampada sarà integrata con vetro filtrante (vetro borosilicato). La staffa di montaggio per il vetro filtrante è montata sul soffitto interno della camera. Le dimensioni del vetro filtrante sono maggiori delle dimensioni del lato anteriore della lampada per consentire l'irradiazione angolare senza influenze di ombre causate dal soffitto della camera.;

Parametri tecnici

Dettagli:
