Sistema di test impermeabile IPX9K di tipo aperto per automotive ed elettronica

Sistema di test impermeabile IPX9K di tipo aperto per automotive ed elettronica

Marchio:	Sinuo
Numero di modello:	SN4412-P12
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Distanza dell'ugello:

150-200mm

Pressione dell'acqua:

8-10Mpa

Portata:

15L±1/min

tubi idraulici:

lunghezza 3 m

Peso massimo del campione:

≥ 80 kg

Temperatura dell'acqua:

80°C±5°C

Aperture degli ugelli:

2.34*1.33mm (oval)

Sistema giradischi:

L1500x W1500xH500mm

Imballaggi particolari:

Altro

Capacità di alimentazione:

1 set/mese

Evidenziare:

IPX9K waterproof testing system

open-type water ingress tester

automotive waterproof testing equipment

Descrizione del prodotto

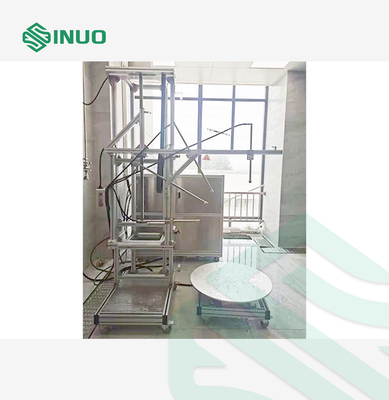

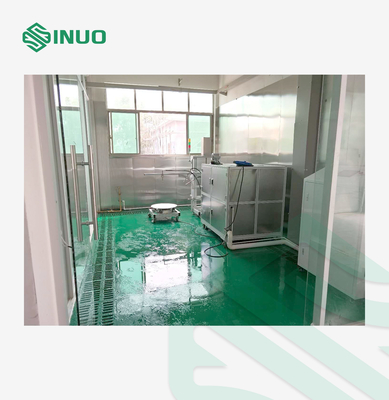

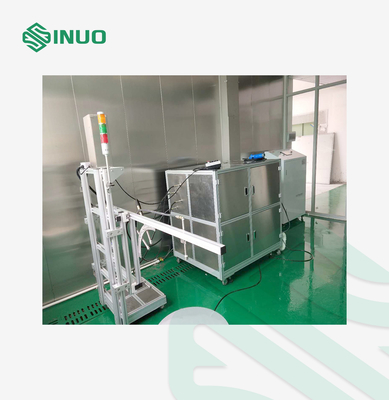

Sistema di test impermeabile IPX9K di tipo aperto per automotive ed elettronica

Standard e clausole conformi

Questa apparecchiatura è conforme a IEC60529, DIN40050-9, ISO20653 e altri standard.

Panoramica dell'apparecchiatura

I campioni principali di questa apparecchiatura: autovetture, autobus, lampade, motocicli e altri veicoli e loro parti.

Questa apparecchiatura può simulare le condizioni del processo di pulizia ad alta pressione/getto di vapore per testare le proprietà fisiche e altre proprietà correlate dei campioni.

Dopo il test, è possibile giudicare se le prestazioni del prodotto soddisfano i requisiti. È conveniente per la progettazione, il miglioramento, la verifica e l'ispezione in fabbrica del prodotto.

Questa apparecchiatura è conforme a IEC60529, DIN40050-9, ISO20653 e altri standard.

La funzione di test (IPX9K) viene utilizzata per l'ispezione di prodotti elettrici con livello di protezione dell'involucro IEC (test supplementare del codice IP migliorato). È fabbricata secondo le specifiche pertinenti nello standard DIN40050. Questo tester impermeabile può fornire condizioni di test che simulano l'ambiente naturale/fattori umani per l'industria automobilistica e motociclistica, motori ed elettronica.

Parametri tecnici

IPX9K
Campione di prova	Lunghezza, larghezza e altezza massime ≥1200x1200x1200mm, peso massimo del campione ≥80kg.

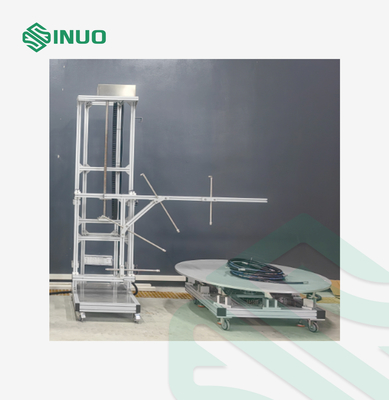

Numero di ugelli	Ci sono 2 ugelli. Uno è installato sulla parte superiore (verticale) per spruzzare la superficie superiore del campione. L'altro è installato sulla parte inferiore (orizzontale) per spruzzare il piano attorno al campione. La traiettoria di spruzzo si basa sul principio di eseguire una traiettoria a forma di S. Viene utilizzato un design a servomotore a quattro vie per completare lo spruzzo d'acqua a 5 lati.
Quattro aperture degli ugelli	2,34*1,33 mm (ovale)
Distanza ugelli	150-200 mm
Angolo di spruzzo	Lo spruzzo può coprire l'intera superficie del campione e l'angolo di spruzzo è perpendicolare alla superficie del campione.
Pressione dell'acqua	8-10MPA
Temperatura dell'acqua	80℃±5℃
Misuratore di portata	Misuratore di portata elettronico ad alta pressione
Manometro	Misuratore ad alta pressione
Tubo idraulico	3 m di lunghezza
Portata	15L±1/min
Metodo di prova	(1) La parte superiore e le cinque superfici del campione di prova vengono spruzzate con acqua a turno. (2) Quando l'involucro viene testato nei test a) e b), la temperatura dell'acqua deve essere mantenuta a (80±5)℃. (3) Per piccoli involucri (dimensione massima ≤ 250 mm): l'involucro deve essere installato sul dispositivo di prova. Velocità di rotazione: (5±1) giri/min. Angolo di spruzzo: 0°, 30°, 60°, 90°. Il tempo di prova per ogni posizione è di 30 secondi. (4) Per grandi involucri (dimensione massima ≥ 250 mm): l'involucro deve essere installato in base all'uso previsto. L'intera superficie esterna dell'involucro verrà spruzzata. Direzione di spruzzo: spruzzare da tutte le direzioni per coprire l'intera superficie dell'involucro. E l'angolo di spruzzo deve essere il più perpendicolare possibile alla superficie di spruzzo. La distanza tra l'ugello e il campione di prova in condizioni di prova è (175±25) mm, almeno 3 minuti.
Tempo di spruzzatura dell'acqua	Il tempo di prova di riferimento di base è di 2 minuti per metro quadrato. Il tempo per completare l'intera traccia può essere impostato. Può essere impostato in circa 500 secondi (3,96 metri quadrati). Durante l'impostazione, è possibile inserire le dimensioni in base alle dimensioni complessive del prodotto di lunghezza, larghezza e altezza e il sistema completerà automaticamente la traccia di esecuzione del test per un test ordinato. Al termine del test, l'ugello torna all'origine e il dispositivo emette un segnale acustico e visivo.

Dettagli

Sistema di test impermeabile IPX9K di tipo aperto per automotive ed elettronica 0
